LVSXQ118 Tableau électrique 18 modules 1 rangée Schneider PrismaSeT XS avec porte - Avec bornier de terre
Coffret tertiaire 1x18 modules Schneider PrismaSet XS avec porte incluse
Le PrismaSet XS, c'est le coffret qu'on recommande les yeux fermés pour le tertiaire. Schneider a mis le paquet sur cette gamme PRO: rail DIN ajustable en profondeur pour caser des GV2 ou des NSX, quatre côtés démontables pour câbler sans se battre avec le coffret et faciliter la découpe des entrées de câbles, plastrons démontables, et une gamme d'accessoires qui couvre à peu près tous les cas de figure. C'est du sérieux.
Et niveau solidité, il assure : sa résistance aux chocs IK09 le place au-dessus des gammes Resi9, Easy9 et Mini Pragma. Et comme si ça ne suffisait pas : il est livré complet avec sa porte pleine, coffret + porte en une seule référence, prêt à poser.

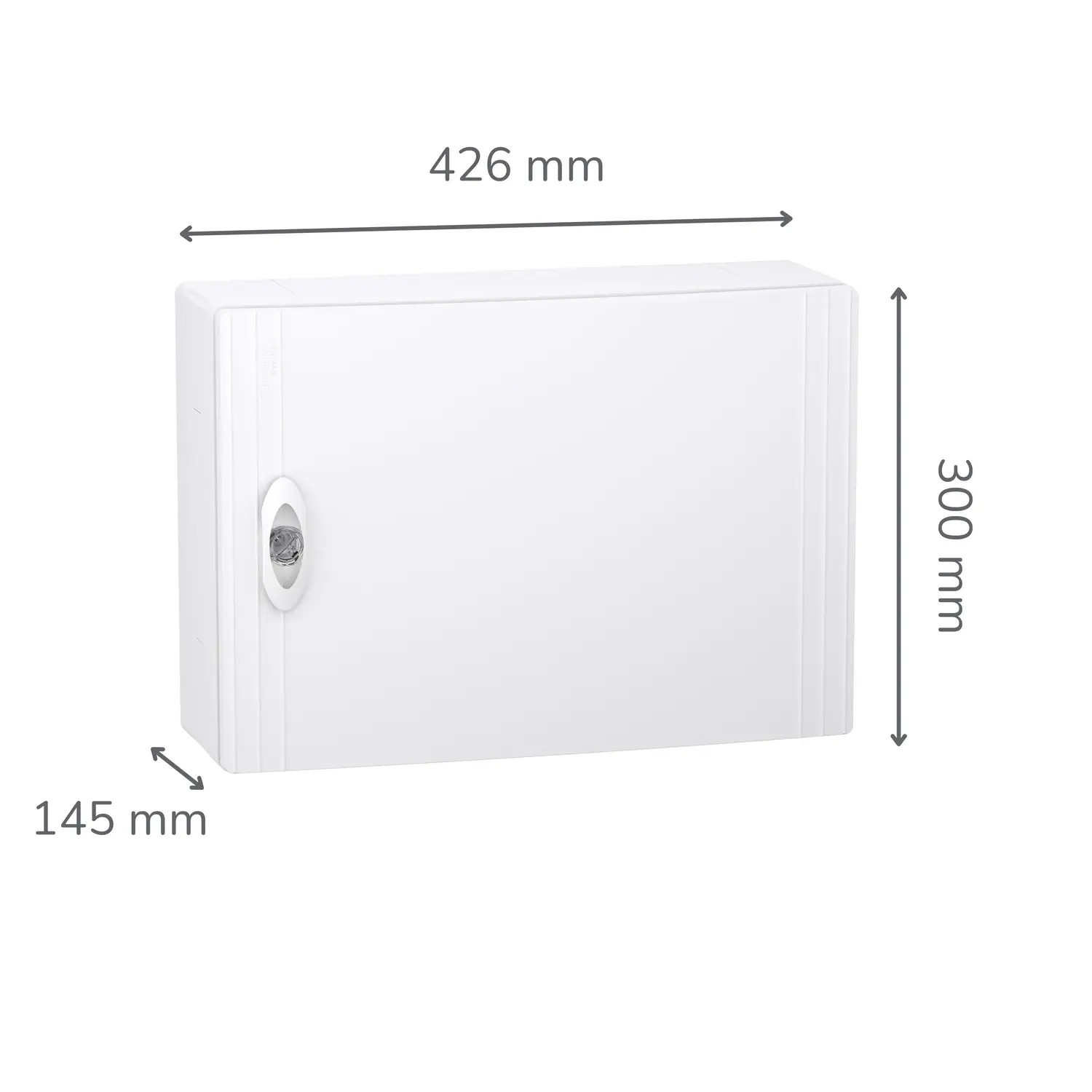

Ce tableau électrique tertiaire LVSXQ118 Schneider 1 rangée de 18 modules de dimensions HxLxP 300x426x151mm est compatible avec tous les accessoires PrismaSeT XS ci dessous ⬇️

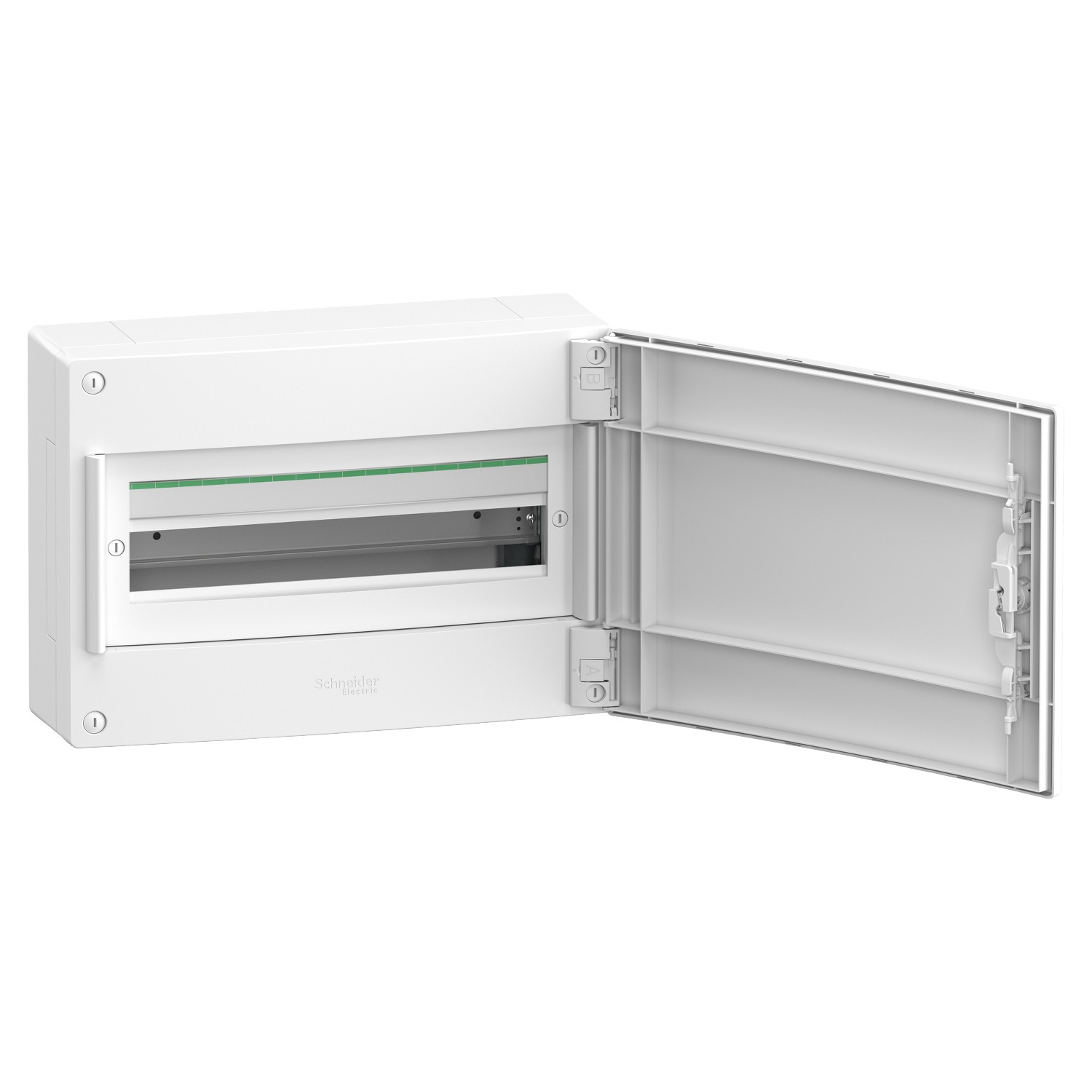

Pensé pour s'adapter à toutes les situations, le coffret LVSXQ118 Schneider est 100% réversible, cela signifie que sa porte peut s'ouvrir par la droite ou par la gauche.
Pourquoi le tableau Schneider LVSXQ118 sort du lot
✅ Livré avec bornier de terre 8x1,5 à 16mm² + 8x1,5 à 10mm² extensible avec bornier LGYT2A08
🔥 Résistance au feu 650°C matière autoextinguible.
↕️ Rail DIN ajustable en profondeur pour l'appareillage industriel (GV2, DPX3, NSX)

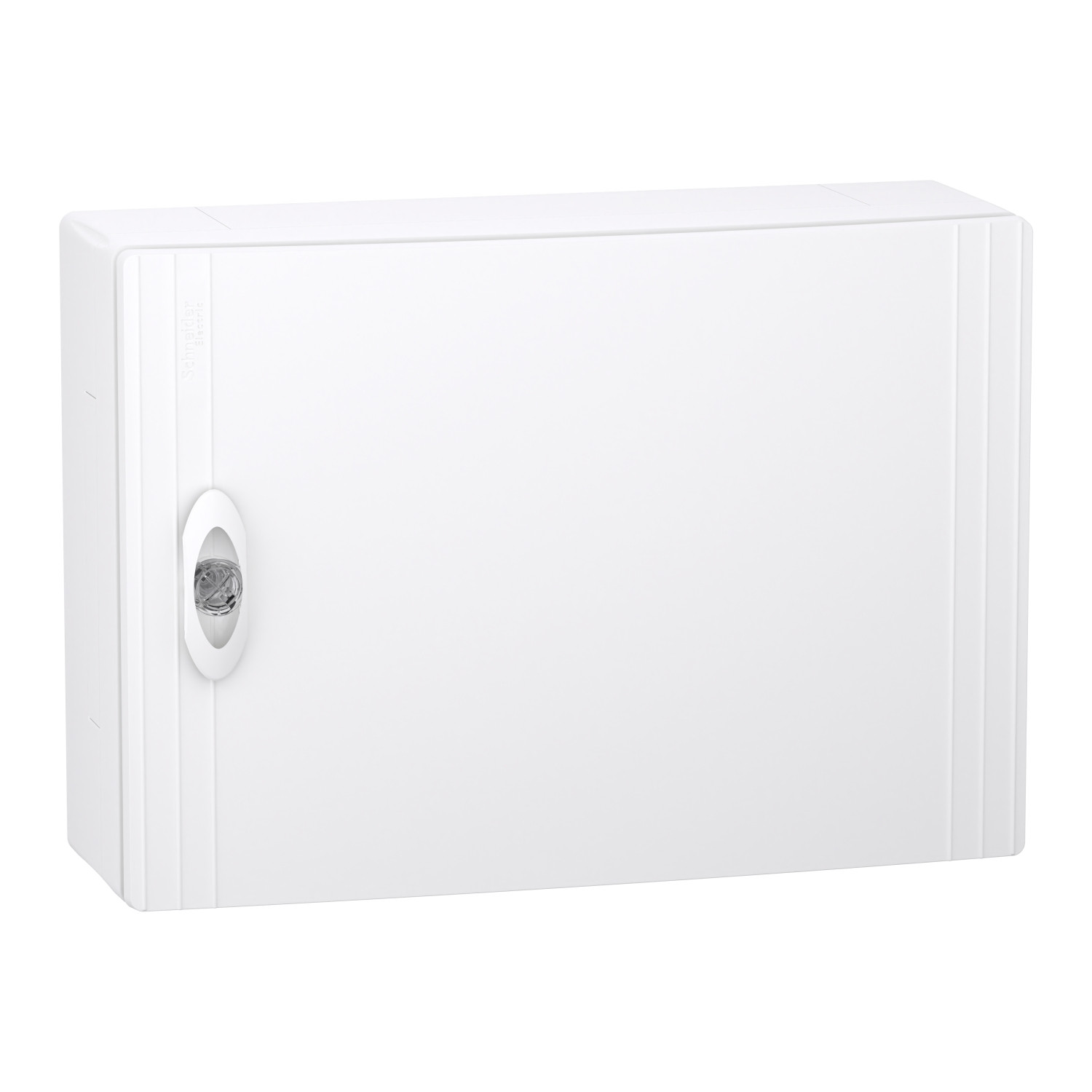

📦 Livré avec porte pleine: coffret + porte en une seule référence.
🔐 Livré avec fermeture standard, pour un verrouillage à clé prévoir la serrure Schneider LVSXS2 voir ci-dessous ⬇️

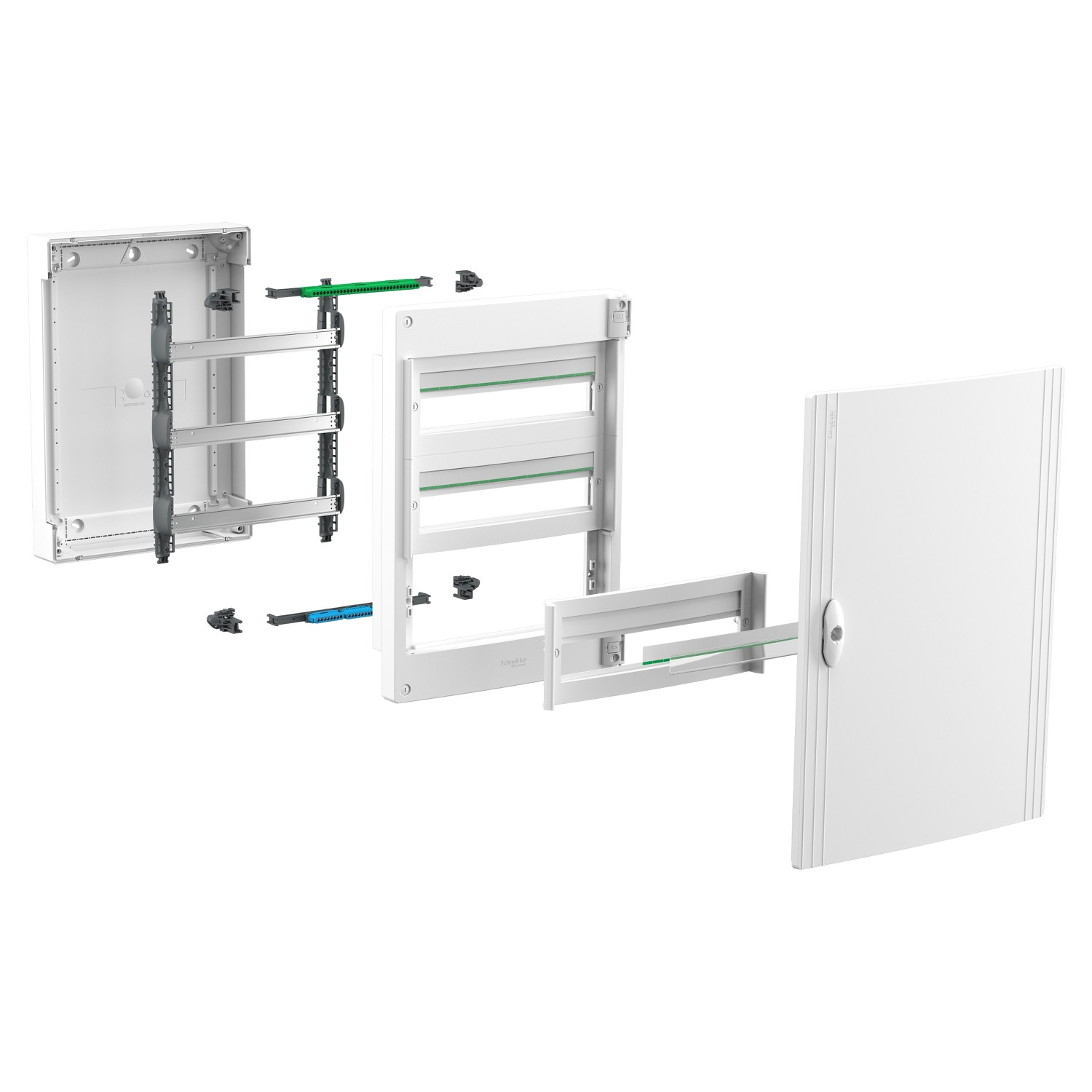

↕️↔️ 4 cotés démontables, pour vous laisser un maximum de liberté de mouvement lors du câblage.
Fiche technique
- Type de produit
- Coffret électrique modulaire|Tableau électrique avec porte
- Gamme
- PrismaSet XS
- Garantie
- 2 ans
- Étanchéité
- IP40
- Nombre de rangées
- 1 rangée
- Nombre de modules par rangées
- 18 modules
- Capacité modulaire totale
- 18 modules
- Matière
- Plastique
- Angle d'ouverture de la porte
- NC
- Bornier de terre fourni
- Oui
- Certification
- Certifié CE conforme IEC 60 670-24 et IEC 60 670-1
- Classe d'isolation
- Classe 2
- Couleur
- Blanc (RAL9003)
- Mise à la terre
- Mise à la terre du coffret inutile (coffret plastique classe 2)
- Montage mural ou au sol
- Mural
- Montage saillie ou encastré
- Saillie (apparent)
- Nombre de porte
- 1 porte
- Nombre de serrure
- 1 serrure (sans clé, option serrure à clé ref LVSXS2)
- Option serrure à clé
- Oui (à commander en plus ref LVSXS2)
- Porte remplaçable
- Oui
- Rail din
- Oui
- Résistance aux chocs
- IK09
- Sens d'ouverture de la porte
- Droite ou gauche
- Type d'entrée de câble
- Câbles, tube iro, goulotte, moulure, gaine
- Type de peinture
- Teinté dans la masse
- Type de porte
- Porte pleine
- Type de serrure
- Fermeture standard
- Référence équivalente
- MIP12118|EZ9EUD118|LVSXT118|137206|401221|GD118A|R9H18401
- Résistance au feu
- 650°C
- Connexions sur le bornier de terre
- 8x 1,5 à 16mm² + 8x 1,5 à 10mm² extensible avec bornier LGYT2A08
- Hauteur (mm)
- 300
- Largeur (mm)
- 426
- Matière de la porte
- Plastique
- Nombres d'obturateurs inclus
- 2 Obturateurs 5 modules fractionnables R9H13387
- Profondeur (mm)
- 151
- Rail DIN ajustable en profondeur
- Oui
- Référence d'obutateur compatibles
- R9H13387 ou LVSXF4 (les obturateurs des autres marques sont aussi compatibles)
- Type de bornier de terre
- Bornier à vis
- Utilisation
- Résidentiel|Tertiaire
- Bornier de raccordement P+N fourni
- Neutre seulement prévoir si besoin bornier de phase R9H13405
- Rail DIN déclipsable
- Dévissable
- EAN-13
- 3606482041189
- MPN
- LVSXQ118
