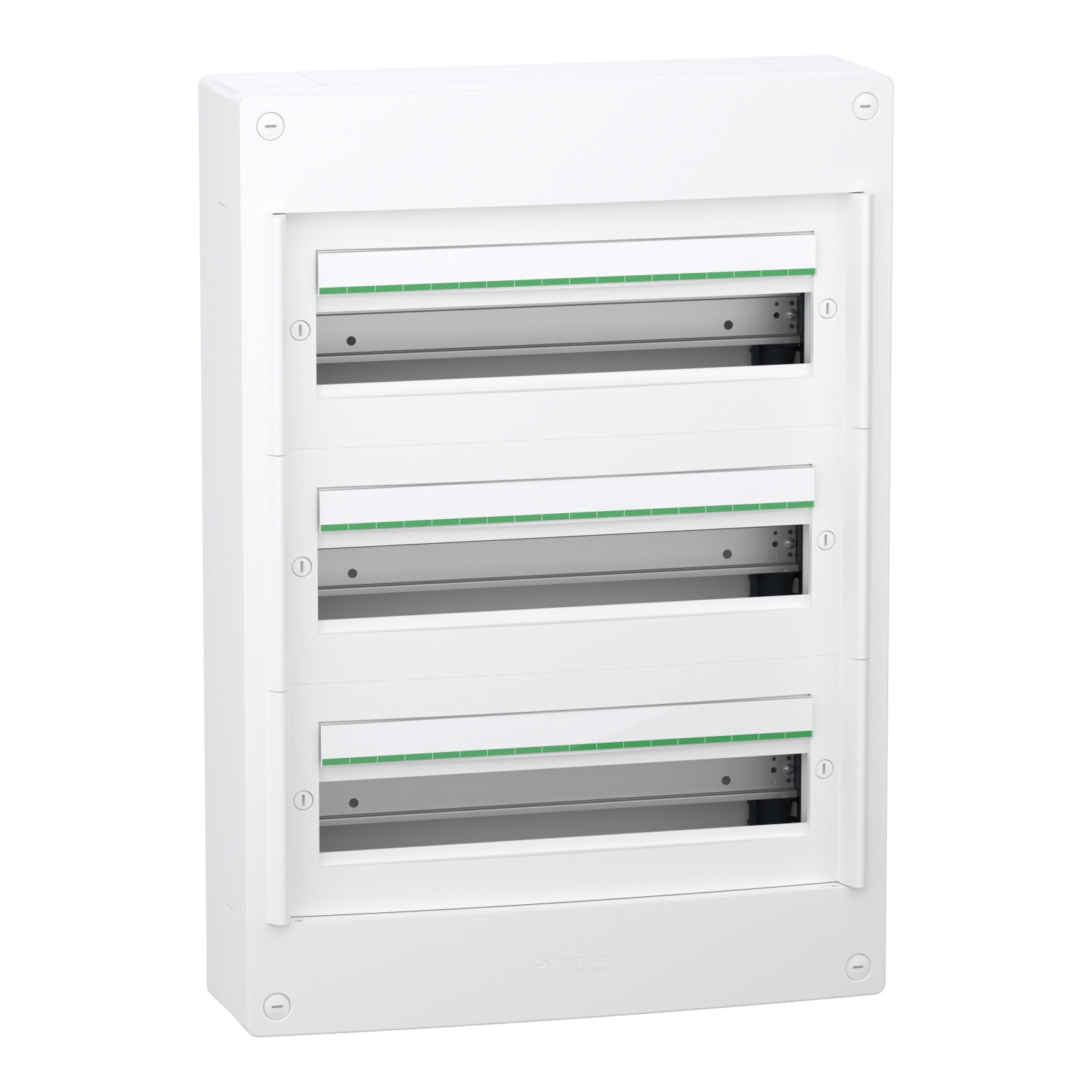

LVSXT318 Coffret tertiaire Schneider 3 rangées de 18 modules (soit 54 modules) - PrismaSet XS - Sans porte - Avec bornier
Coffret tertiaire 3x18 modules Schneider PrismaSet XS sans porte
Le PrismaSet XS, c'est le coffret qu'on recommande les yeux fermés pour le tertiaire. Schneider a mis le paquet sur cette gamme PRO: rail DIN ajustable en profondeur pour caser des GV2 ou des NSX, quatre côtés démontables pour câbler sans se battre avec le coffret et faciliter la découpe des entrées de câbles, plastrons démontables, et une gamme d'accessoires qui couvre à peu près tous les cas de figure. C'est du sérieux.
Et niveau solidité, il assure : sa résistance aux chocs IK08 le place au-dessus des gammes Resi9, Easy9 et Mini Pragma.
Ce tableau électrique tertiaire LVSXT318 Schneider 3 rangées de 18 modules de dimensions HxLxP 600x426x127mm est compatible avec tous les accessoires PrismaSeT XS ci dessous ⬇️
💡 Bon à savoir : cette référence est livrée sans porte (IP30). Si vous avez besoin d'une porte, ne la commandez pas séparément, la référence LVSXQ318 inclut le coffret + la porte pour à peine plus cher, le choix est vite fait.
Pourquoi le tableau Schneider LVSXT318 sort du lot
✅ Livré avec bornier de terre 4x 6 à 25mm² + 25x 1,5 à 4mm²
🔧 Entraxe de rail DIN ajustable 125, 150 ou 175mm pour vous faciliter le câblage
↕️ Rail DIN ajustable en profondeur pour l'appareillage industriel (GV2, DPX3, NSX)
🚪 Porte vendue séparément voir coffret avec porte incluse ref LVSXQ318
🔐 Serrure à clé disponible en option ref Schneider LVSXS2 (porte requise) voir ci-dessous ⬇️
↕️↔️ 4 cotés démontables, pour vous laisser un maximum de liberté de mouvement lors du câblage.
Fiche technique
- Type de produit
- Coffret électrique modulaire
- Gamme
- PrismaSet XS
- Garantie
- 2 ans
- Étanchéité
- IP30
- Nombre de rangées
- 3 rangées
- Nombre de modules par rangées
- 18 modules
- Capacité modulaire totale
- 54 modules
- Matière
- Plastique
- Bornier de terre fourni
- Oui
- Certification
- Certifié CE conforme IEC 60 670-24 et IEC 60 670-1
- Classe d'isolation
- Classe 2
- Couleur
- Blanc (RAL9003)
- Mise à la terre
- Mise à la terre du coffret inutile (coffret plastique classe 2)
- Montage mural ou au sol
- Mural
- Montage saillie ou encastré
- Saillie (apparent)
- Nombre de porte
- Porte disponible en option (ou coffret avec porte incluse ref LVSXQ318)
- Option serrure à clé
- Oui (à commander en plus ref LVSXS2)
- Porte remplaçable
- Oui
- Rail din
- Oui
- Résistance aux chocs
- IK08
- Sens d'ouverture de la porte
- Droite ou gauche
- Type d'entrée de câble
- Câbles, tube iro, goulotte, moulure, gaine
- Type de peinture
- Teinté dans la masse
- Type de porte
- Porte vendue séparément (ou coffret avec porte incluse ref LVSXQ318)
- Type de serrure
- Sans serrure (en option ref LVSXS2)
- Référence équivalente
- LVSXQ318|137208|19009|401223|GD318A|R9H18403
- Résistance au feu
- 750°C
- Connexions sur le bornier de terre
- 4x 6 à 25mm² + 25x 1,5 à 4mm²
- Entraxe entre rangées
- 125mm|150mm|175mm
- Hauteur (mm)
- 600
- Largeur (mm)
- 426
- Nombres d'obturateurs inclus
- 3 Obturateurs 5 modules fractionnables R9H13387
- Profondeur (mm)
- 127
- Rail DIN ajustable en profondeur
- Oui
- Référence d'obutateur compatibles
- R9H13387 ou LVSXF4 (les obturateurs des autres marques sont aussi compatibles)
- Type de bornier de terre
- Bornier auto + vis
- Utilisation
- Résidentiel|Tertiaire
- Bornier de raccordement P+N fourni
- Oui (Phase: 1x35mm² + 6x16mm² et Neutre: 1x35mm² + 6x16mm²)
- Rail DIN déclipsable
- Dévissable
- EAN-13
- 3606482041400
- MPN
- LVSXT318
