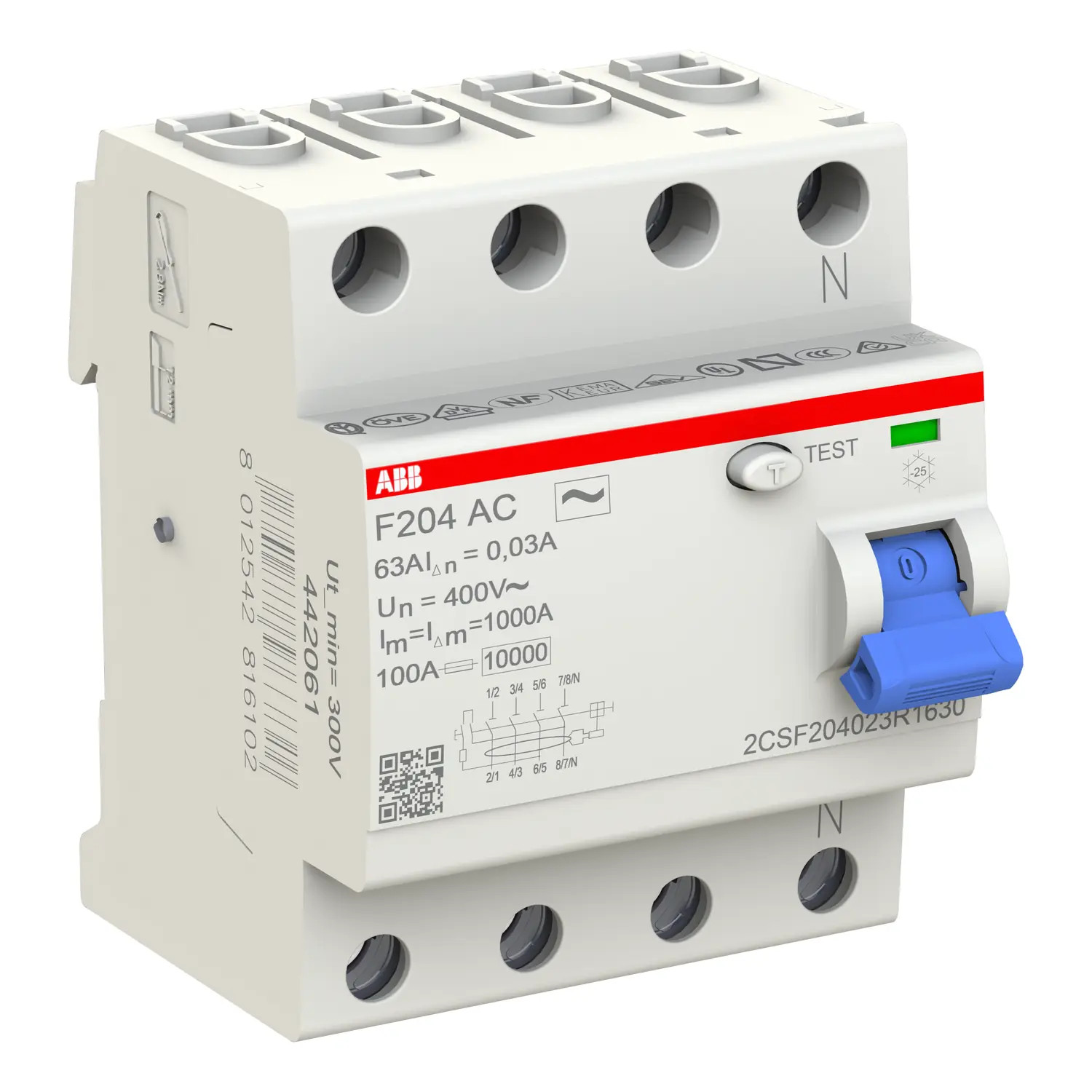

442061 - Interrupteur différentiel ABB tétra 4P 63A 30mA Type AC - F204 AC-63/0.03-L - 2CSF204023R1630 - Auxiliarisable
Interrupteur différentiel ABB F204 AC-63/0.03-L 442061
Cet interrupteur différentiel ABB 2CSF204023R1630 type AC peut être alimenté par le haut ou par le bas.
Si vous alimentez par le haut , il faudra faire une bretelle entre les bornes basses de l'inter diff et vos disjoncteurs peignés.
- Pour alimenter des disjoncteurs 1P+N (neutre à gauche), prévoir 4 cordons de repiquages 16mm² et un peigne de répartition équilibrée A9XPC724 et des bornes de raccordement.
- Pour alimenter des disjoncteurs 4P (bornes alignées) , prévoir 4 cordons de repiquages 16mm², un peigne tétrapolaire ABB 2CDL240101R1612 et des bornes de raccordement.
Si vous faites l'alimentation par le bas , pas besoin de cordon de repiquage, vous pouvez peigner directement vos disjoncteurs avec l'inter diff (prévoir étiquette de signalisation d'alimentation par le bas):
- Pour alimenter des disjoncteurs 1P+N (neutre à gauche), utiliser le peigne Schneider R9PXH413.
- Pour alimenter des disjoncteurs 4P (bornes alignées) , utiliser le peigne tétrapolaire ABB 2CDL240101R1060.
Les points clés de l'inter différentiel ABB 2CSF204023R1630
💪Fabriqué en Italie: La garantie d'une protection sûre et durable.
🛡️Type AC: Protection standard (prises + éclairages) moins sécurisé que le type A.
👤🏠 Sensibilité 30mA: Conforme à la norme NF-C-15-100 pour un usage résidentiel.
⬆️/⬇️ Arrivée par le haut ou par le bas: En cas d'alimentation par le bas, étiquette de signalisation obligatoire.
🔗 Auxiliarisable: Ce différentiel peut être accouplé à un contact auxiliaire ou une bobine MX (voir ci dessous⬇️).
Fiche technique
- Type de produit
- Interrupteur différentiel
- Gamme
- F200
- Famille
- F204
- Garantie
- 2 ans
- Certification
- Certifié CE
- Pays de fabrication
- Italie
- Référence catalogue
- 442061
- Alignement des bornes
- Bornes alignées
- Calibre
- 63A
- Encombrement (modules de 18mm)
- 4 modules
- Polarité
- 4P
- Position du neutre
- Neutre à gauche
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Tension nominale
- 380V
- Type de connexion
- Bornes à vis
- Type de fixation
- Rail DIN symétrique 35mm (standard)
- Référence équivalente
- 2CSF204001R1630|2CSF204006R1630|CD464J|CDC863F|CDC463P|411662|A9R11463|A9R41463|A9R63763|B10R4063-30
- Section de câble cuivre recommandé
- 16mm² minimum (nous contacter pour plus d'infos)
- Courant nominal de court circuit conditionnel Icn
- 10kA
- Différentiel immunisé
- Non (pour un différentiel super immunisé choisir un type A-SI, A HI, AP-R ou type F)
- Sens de branchement du différentiel
- Alimentation par le haut|Alimentation par le bas (prévoir étiquette jaune de signalisation type "homme foudroyé")
- Sensibilité
- 30mA
- Type de différentiel
- Type AC
- Type de déclenchement
- Instantané
- EAN-13
- 8012542816102
- MPN
- 2CSF204023R1630
