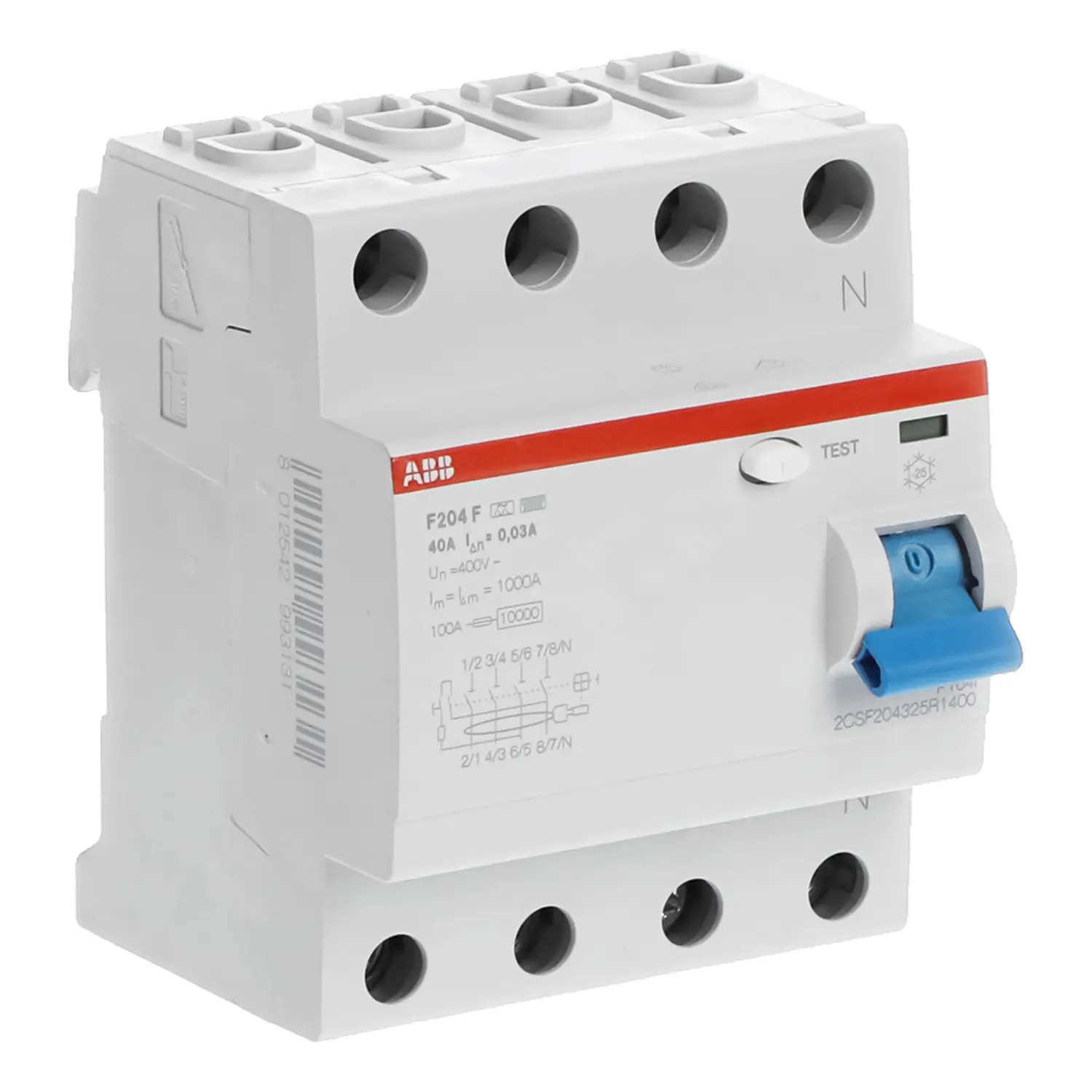

D299313 - Interrupteur différentiel ABB tétrapolaire 4P 40A 30mA Type F - F204 F-40/0.03 - 2CSF204325R1400 - Auxiliarisable
Interrupteur différentiel ABB type F - F204 F-40/0.03 D299313
Cet interrupteur différentiel ABB 2CSF204325R1400 type F peut être alimenté par le haut ou par le bas.
Sur ce modèle, on vous conseille de faire l'alimentation par le haut , pour cela vous devez faire une bretelle entre les bornes basses de l'inter diff et vos disjoncteurs peignés.
- Pour alimenter des disjoncteurs 1P+N (neutre à gauche), prévoir 4 cordons de repiquages 10mm² et un peigne de répartition équilibrée A9XPC724 et des bornes de raccordement.
- Pour alimenter des disjoncteurs 4P (bornes alignées type S204 par exemple), prévoir 4 cordons de repiquages 10mm², un peigne tétrapolaire ABB 2CDL240101R1612 et des bornes de raccordement.
Les points clés de l'inter différentiel ABB 2CSF204325R1400
💪Fabriqué en Italie: La garantie d'une protection sûre et durable.
🛡️Type F : Comme un type A + sécurité anti-déclenchement intempestif + détection des fuites de courant hautes fréquences.
👤🏠 Sensibilité 30mA: Conforme à la norme NF-C-15-100 pour un usage résidentiel.
⚠️Neutre à droite: 100% compatible NF-C-15-100 si le fil neutre est bleu.
⬆️/⬇️ Arrivée par le haut ou par le bas: En cas d'alimentation par le bas, étiquette de signalisation obligatoire.
🔗 Auxiliarisable: Ce différentiel peut être accouplé à un contact auxiliaire ou une bobine MX (voir ci dessous⬇️).
Fiche technique
- Type de produit
- Interrupteur différentiel
- Gamme
- F200
- Famille
- F204
- Garantie
- 2 ans
- Certification
- Certifié CE
- Pays de fabrication
- Italie
- Référence catalogue
- D299313
- Alignement des bornes
- Bornes alignées
- Calibre
- 40A
- Encombrement (modules de 18mm)
- 4 modules
- Polarité
- 4P
- Position du neutre
- Neutre à droite
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Tension nominale
- 380V
- Type de connexion
- Bornes à vis
- Type de fixation
- Rail DIN symétrique 35mm (standard)
- Section de câble cuivre recommandé
- 10mm² minimum (nous contacter pour plus d'infos)
- Courant nominal de court circuit conditionnel Icn
- 10kA
- Différentiel immunisé
- Oui (avec des capacités de détection supérieures au type A-SI, A HI ou AP-R)
- Sens de branchement du différentiel
- Alimentation par le haut|Alimentation par le bas (prévoir étiquette jaune de signalisation type "homme foudroyé")
- Sensibilité
- 30mA
- Type de différentiel
- Type F
- Type de déclenchement
- Instantané
- EAN-13
- 8012542993131
- MPN
- 2CSF204325R1400
