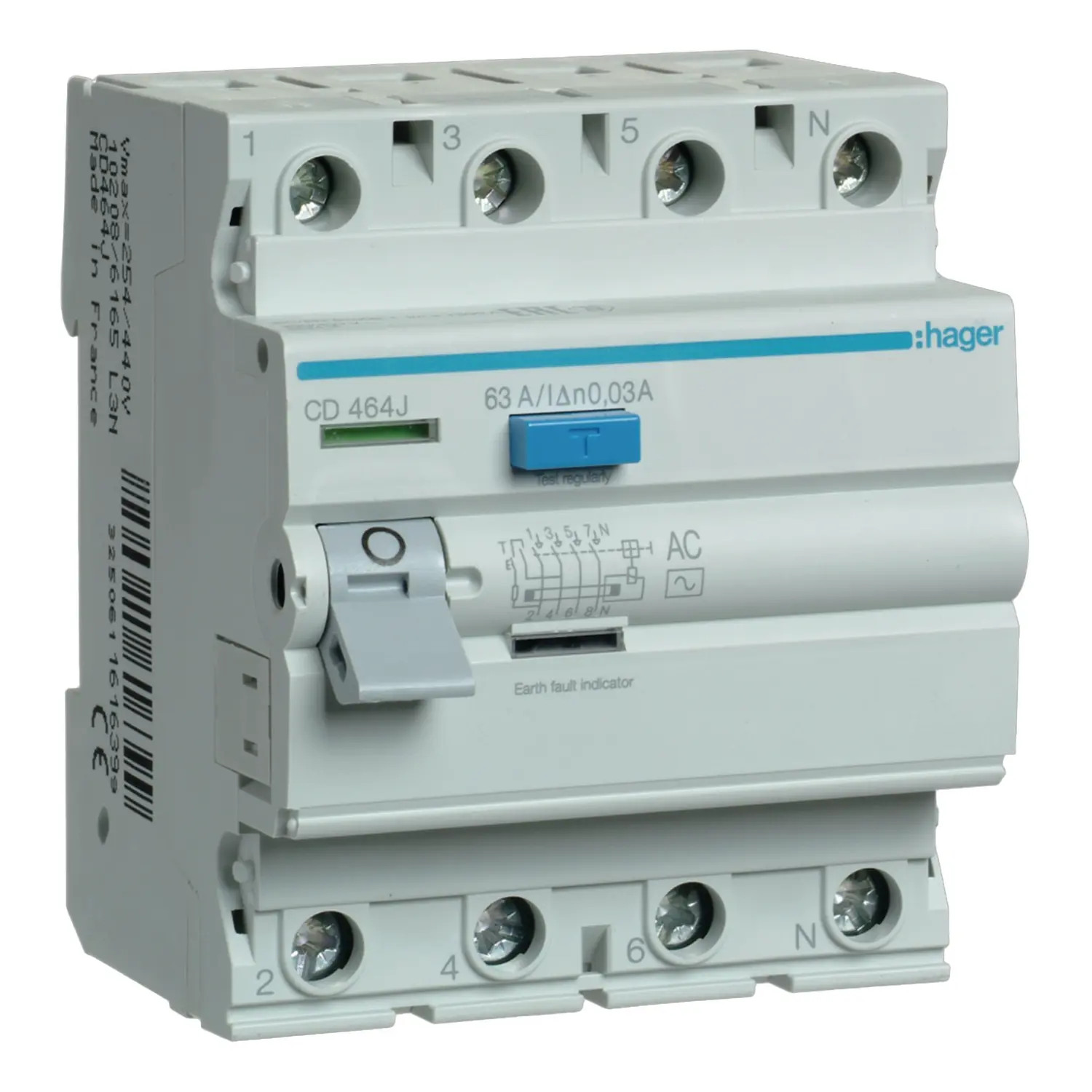

CD464J - Interrupteur différentiel Hager tétrapolaire 4P 63A 30mA Type AC - Bornes alignées - Auxiliarisable
Interrupteur différentiel Hager 4P 63A 30mA type AC à bornes alignées
Cet interrupteur différentiel Hager CD464J type AC peut être alimenté par le haut ou par le bas.
Sur ce modèle, on vous conseille de faire l'alimentation par le haut , pour cela vous devez faire une bretelle entre les bornes basses de l'inter diff et vos disjoncteurs peignés.
- Pour alimenter des disjoncteurs 1P+N (neutre à gauche), prévoir 4 cordons de repiquages 16mm² et un barrette de répartition équilibrée KBN663A et de 4 bornes de raccordement KF83D.
- Pour alimenter des disjoncteurs 4P (bornes alignées type NFN, MCN, NGN, NDN par exemple), prévoir 4 cordons de repiquages 16mm², un peigne tétrapolaire Hager KB463A et des bornes de raccordement.
Les points clés de l'inter différentiel Hager CD464J
⭐Fabriqué en France: Un produit de qualité qui soutient l'emploi local.
🛡️Type AC: Protection standard (prises + éclairages) moins sécurisé que le type A.
👤🏠 Sensibilité 30mA: Conforme à la norme NF-C-15-100 pour un usage résidentiel.
⚠️Neutre à droite: 100% compatible NF-C-15-100 si le fil neutre est bleu.
⬆️/⬇️ Arrivée par le haut ou par le bas: En cas d'alimentation par le bas, étiquette de signalisation obligatoire.
🔗 Auxiliarisable: Ce différentiel peut recevoir un contact auxiliaire ou une bobine MX via la ref Hager CZ001.
Fiche technique
- Type de produit
- Interrupteur différentiel
- Garantie
- 2 ans
- Certification
- Certifié CE
- Pays de fabrication
- France
- Alignement des bornes
- Bornes alignées
- Calibre
- 63A
- Encombrement (modules de 18mm)
- 4 modules
- Polarité
- 4P
- Position du neutre
- Neutre à droite
- Possibilité d'ajouter des contacts auxiliaires
- Oui avec ref CZ001
- Tension nominale
- 380V
- Type de connexion
- Bornes à vis
- Type de fixation
- Rail DIN symétrique 35mm (standard)
- Référence équivalente
- 2CSF204001R1630|2CSF204006R1630|2CSF204023R1630|CDC863F|CDC463P|411662|A9R11463|A9R41463|A9R63763|B10R4063-30
- Section de câble cuivre recommandé
- 16mm² minimum (nous contacter pour plus d'infos)
- Courant nominal de court circuit conditionnel Icn
- 6kA
- Différentiel immunisé
- Non (pour un différentiel super immunisé choisir un type A-SI, A HI, AP-R ou type F)
- Sens de branchement du différentiel
- Alimentation par le haut|Alimentation par le bas (prévoir étiquette jaune de signalisation type "homme foudroyé")
- Sensibilité
- 30mA
- Type de différentiel
- Type AC
- Type de déclenchement
- Instantané
- EAN-13
- 3250611616399
- MPN
- CD464J
