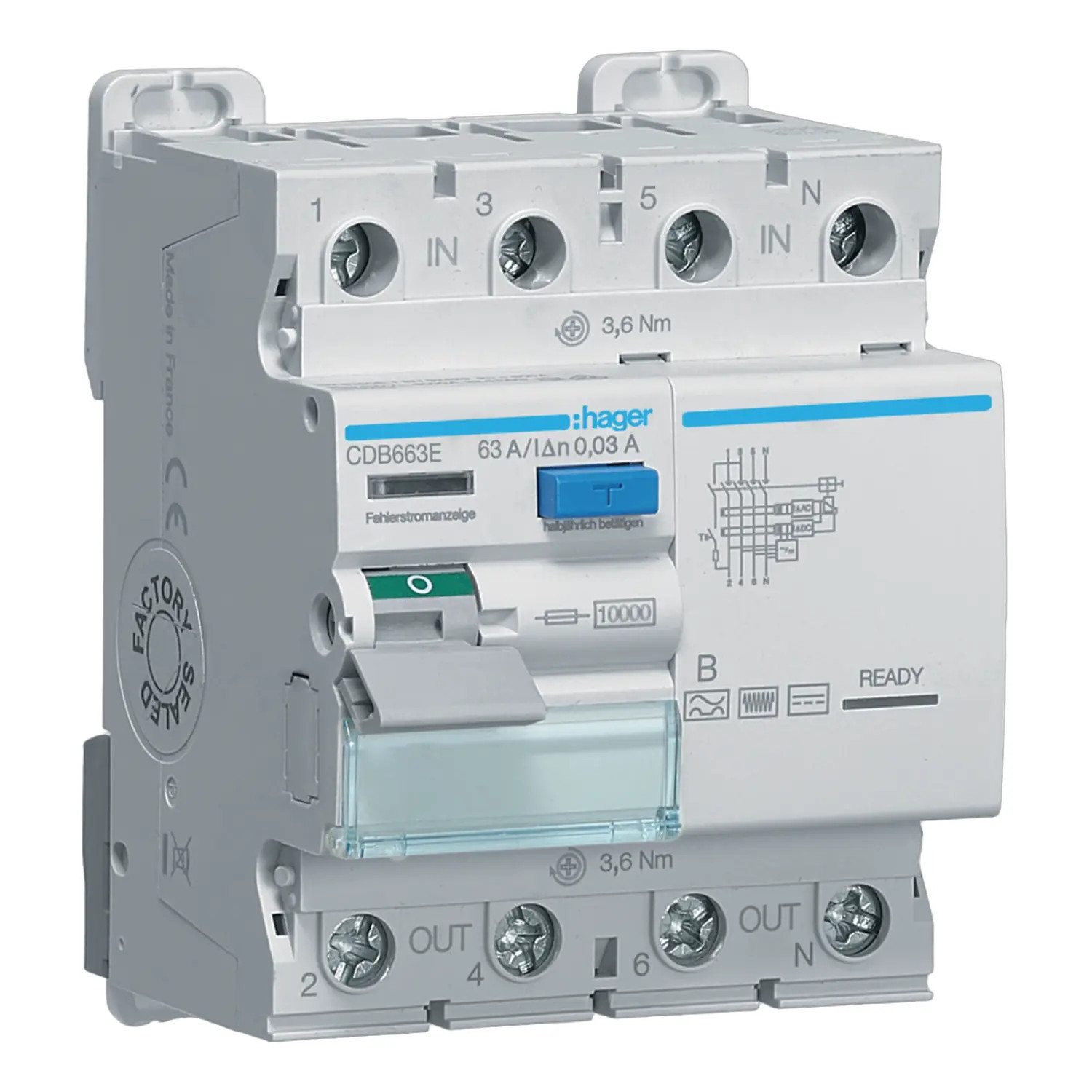

CDB663E - Interrupteur différentiel Hager tétrapolaire 4P 63A 30mA Type B - Bornes alignées - Auxiliarisable
Interrupteur différentiel Hager type B - 4P 63A 30mA
Cet interrupteur différentiel Hager CDB663E type B peut être alimenté par le haut ou par le bas.
Sur ce modèle, on vous conseille de faire l'alimentation par le haut , pour cela vous devez faire une bretelle entre les bornes basses de l'inter diff et vos disjoncteurs peignés.
- Pour alimenter des disjoncteurs 1P+N (neutre à gauche), prévoir 4 cordons de repiquages 16mm² et un barrette de répartition équilibrée KBN663A et de 4 bornes de raccordement KF83D.
- Pour alimenter des disjoncteurs 4P (bornes alignées type NFN, MCN, NGN, NDN par exemple), prévoir 4 cordons de repiquages 16mm², un peigne tétrapolaire Hager KB463A et des bornes de raccordement.
Les points clés de l'inter différentiel Hager CDB663E
⭐Fabriqué en France: Un produit de qualité qui soutient l'emploi local.
🛡️Type B : Comme un type F + détection des fuites de courant continu pur (bornes de recharge et solaire).
👤🏠 Sensibilité 30mA: Conforme à la norme NF-C-15-100 pour un usage résidentiel.
⚠️Neutre à droite: 100% compatible NF-C-15-100 si le fil neutre est bleu.
⬆️ Arrivée par le haut: Alimentation par le haut sur bornes à vis.
🔗 Auxiliarisable: Ce différentiel peut recevoir un contact auxiliaire ou une bobine MX (voir ci dessous⬇️).
Fiche technique
- Type de produit
- Interrupteur différentiel
- Garantie
- 2 ans
- Certification
- Certifié CE
- Pays de fabrication
- France
- Alignement des bornes
- Bornes alignées
- Calibre
- 63A
- Encombrement (modules de 18mm)
- 4 modules
- Polarité
- 4P
- Position du neutre
- Neutre à droite
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Tension nominale
- 380V
- Type de connexion
- Bornes à vis
- Type de fixation
- Rail DIN symétrique 35mm (standard)
- Référence équivalente
- 2CSF204568R1630
- Section de câble cuivre recommandé
- 16mm² minimum (nous contacter pour plus d'infos)
- Courant nominal de court circuit conditionnel Icn
- 10kA
- Différentiel immunisé
- Non (pour un différentiel super immunisé choisir un type A-SI, A HI, AP-R ou type F)
- Sens de branchement du différentiel
- Alimentation par le haut
- Sensibilité
- 30mA
- Type de différentiel
- Type B
- Type de déclenchement
- Instantané
- EAN-13
- 3250611627869
- MPN
- CDB663E
