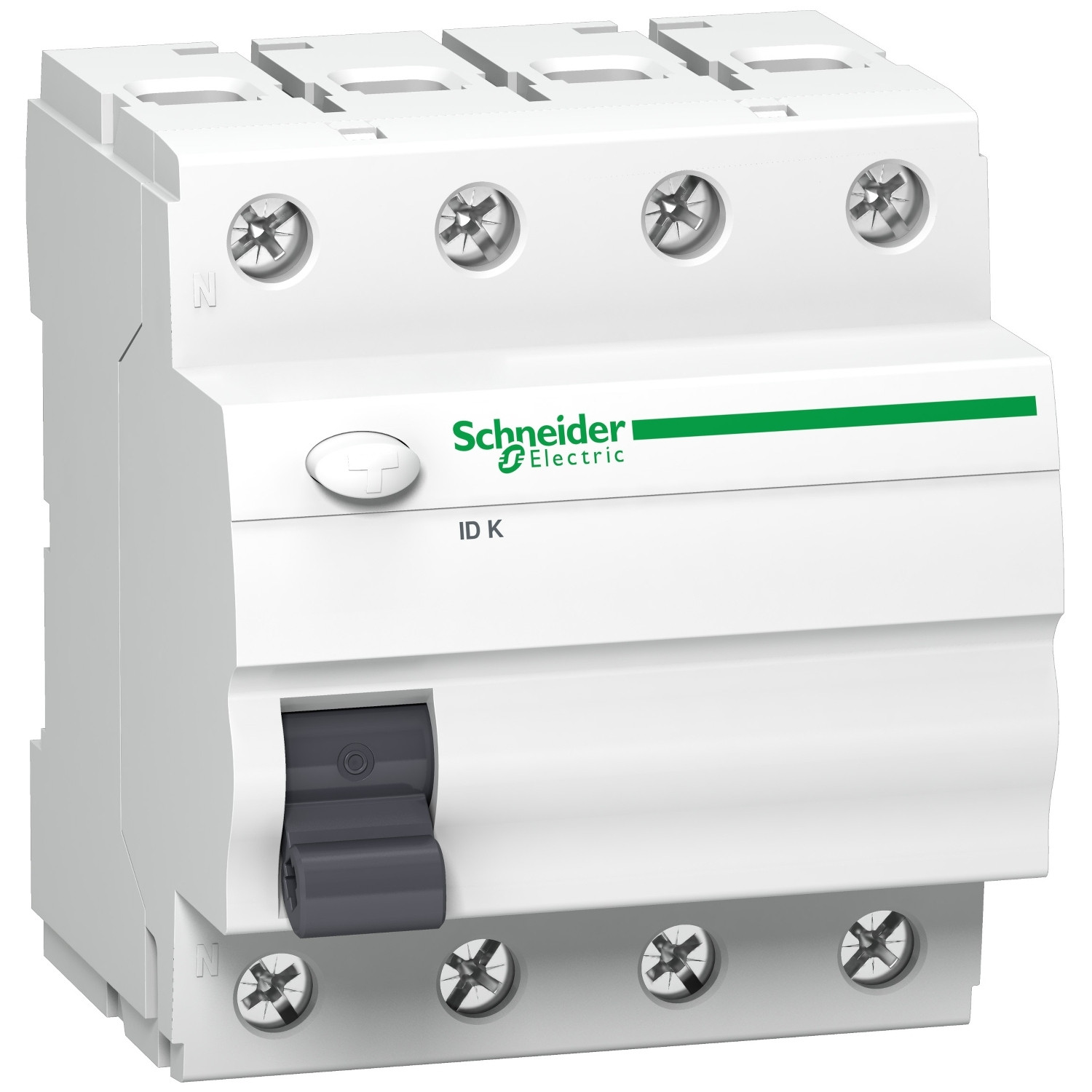

A9Z05440 - Interrupteur différentiel Schneider tétrapolaire 4P 40A 30mA Type AC - Non auxiliarisable - Acti9 ID K
Interrupteur différentiel Schneider Acti9 ID K 4P 40A 30mA type Type AC
Cet interrupteur différentiel Schneider A9Z05440 type AC peut être alimenté par le haut ou par le bas.
Si vous alimentez par le haut , il faudra faire une bretelle entre les bornes basses de l'inter diff et vos disjoncteurs peignés.
- Pour alimenter des disjoncteurs 1P+N (neutre à gauche), prévoir 4 cordons de repiquages 10mm² et un peigne de répartition équilibrée A9XPC724 et des bornes de raccordement.
- Pour alimenter des disjoncteurs 4P (bornes alignées) , prévoir 4 cordons de repiquages 10mm², un peigne tétrapolaire Schneider A9XPH412 et des bornes de raccordement.
Si vous faites l'alimentation par le bas , pas besoin de cordon de repiquage, vous pouvez peigner directement vos disjoncteurs avec l'inter diff (prévoir étiquette de signalisation d'alimentation par le bas):
- Pour alimenter des disjoncteurs 1P+N (neutre à gauche), utiliser le peigne Schneider R9PXH413.
- Pour alimenter des disjoncteurs 4P (bornes alignées) , utiliser le peigne tétrapolaire Schneider A9XPH424.
Les points clés de l'inter différentiel Schneider A9Z05440
⭐Fabriqué en Espagne dans les usines Schneider Electric.
🛡️Type AC: Protection standard (prises + éclairages) moins sécurisé que le type A.
👤🏠 Sensibilité 30mA: Conforme à la norme NF-C-15-100 pour un usage résidentiel.
⬆️/⬇️ Arrivée par le haut ou par le bas: En cas d'alimentation par le bas, étiquette de signalisation obligatoire.
❌ Non auxiliarisable: Ce différentiel ne peux pas recevoir de contact auxiliaire. Privilégier la ref A9R41440 ou A9R11440.
Fiche technique
- Type de produit
- Interrupteur différentiel
- Gamme
- Acti9 ID K
- Garantie
- 18 mois
- Certification
- Certifié CE|Certifié VDE
- Pays de fabrication
- Espagne
- Alignement des bornes
- Bornes alignées
- Calibre
- 40A
- Encombrement (modules de 18mm)
- 4 modules
- Polarité
- 4P
- Position du neutre
- Neutre à gauche
- Possibilité d'ajouter des contacts auxiliaires
- Non
- Tension nominale
- 380V
- Type de connexion
- Bornes à vis
- Type de fixation
- Rail DIN symétrique 35mm (standard)
- Référence équivalente
- 2CSF204001R1400|2CSF204004R1400|2CSF204023R1400|CD441J|CDC840F|CDC440P|411661|A9R11440|A9R41440|A9R63740|A9R67740|B10R4040-30
- Section de câble cuivre recommandé
- 10mm² minimum (nous contacter pour plus d'infos)
- Courant nominal de court circuit conditionnel Icn
- 4,5/6kA
- Différentiel immunisé
- Non (pour un différentiel super immunisé choisir un type A-SI, A HI, AP-R ou type F)
- Sens de branchement du différentiel
- Alimentation par le haut|Alimentation par le bas (prévoir étiquette jaune de signalisation type "homme foudroyé")
- Sensibilité
- 30mA
- Type de différentiel
- Type AC
- Type de déclenchement
- Instantané
- EAN-13
- 3606480473913
- MPN
- A9Z05440
