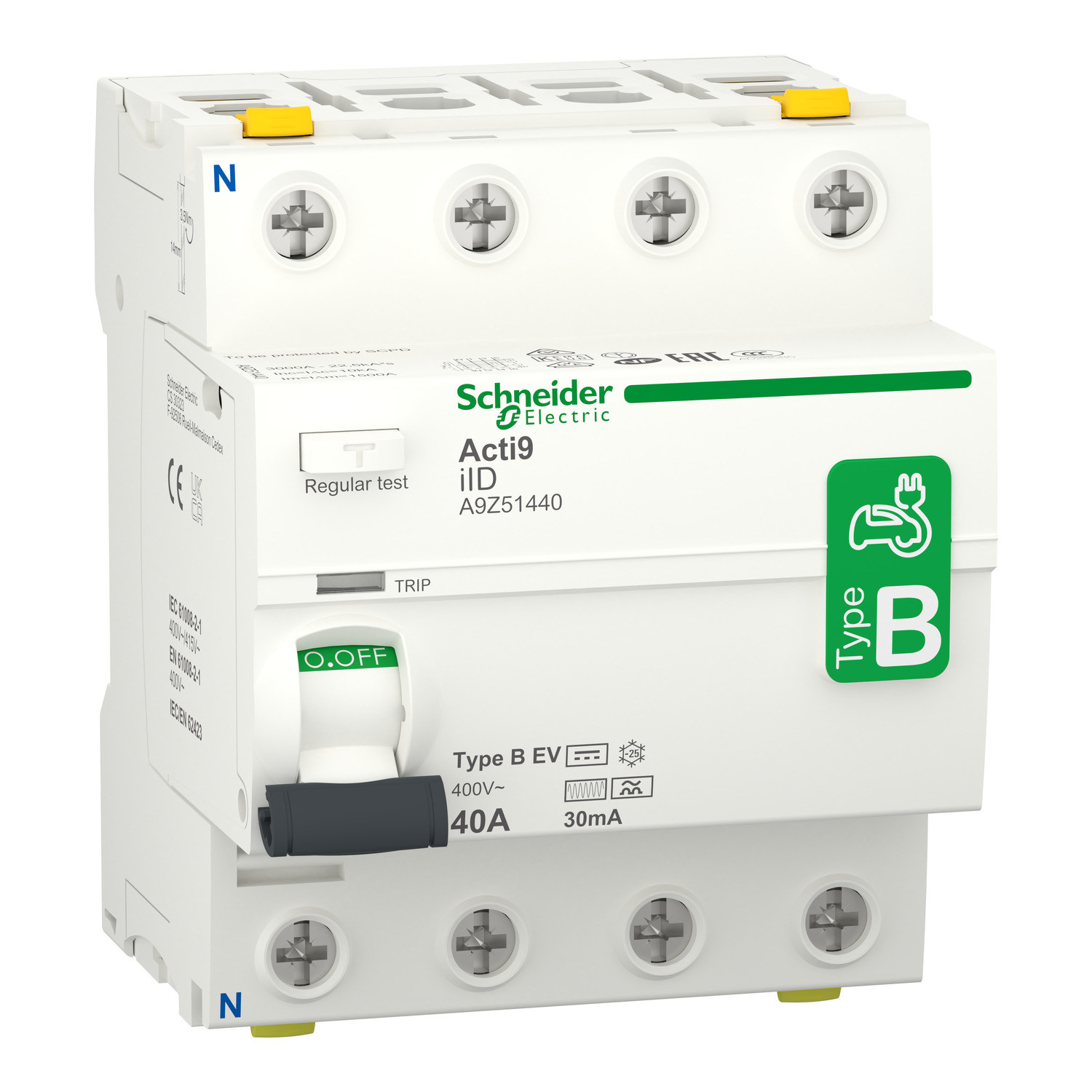

A9Z51440 - Interrupteur différentiel Schneider tétrapolaire 4P 40A 30mA - Type B - EV - Acti9 iID
Interrupteur différentiel tétrapolaire type B Schneider 40A 30mA
Cet interrupteur différentiel Schneider A9Z51440 type B doit être alimenté par le haut.
En triphasé l'interrupteur différentiel type B est devenu un élément de sécurité indispensable sur certaines installations complexes. Il est généralement utilisé pour sécuriser des bornes de recharges IRVE 11kW ou 22kW sans détection 6mA intégrée, des onduleurs solaires triphasés, des variateurs de vitesse industriel (moteurs, pompes, ascenseurs) ou encore du matériel d'imagerie médicale.
Un différentiel type B représente un certain budget, si vous n'êtes pas sûr d'en avoir besoin, appelez nous, on fera verifiera si vous avez absolument besoin d'un type B.
Pour alimentez votre différentiel par le haut, il faudra faire une bretelle entre les bornes basses de l'inter diff et vos disjoncteurs peignés.
Pour ce branchement on vous conseille de prévoir 4 cordons de repiquages 10mm² (éventuellement des bornes de raccordement et un peigne tétra Schneider A9XPH412 si vous avez plusieurs disjoncteurs 4P à peigner).
Les points clés de l'inter diff Schneider A9Z51440
⭐Fabriqué en Espagne dans les usines Schneider Electric.
🛡️Type B : Comme un type F + détection des fuites de courant continu pur (bornes de recharge et solaire).
👤🏠 Sensibilité 30mA: Conforme à la norme NF-C-15-100 pour un usage résidentiel.
⬆️/⬇️ Arrivée par le haut ou par le bas: En cas d'alimentation par le bas, étiquette de signalisation obligatoire.
🔗 Auxiliarisable: Ce différentiel peut être accouplé à un contact auxiliaire ou une bobine MX (voir ci dessous⬇️).
Fiche technique
- Type de produit
- Interrupteur différentiel
- Gamme
- Acti9 iID
- Garantie
- 18 mois
- Certification
- Certifié CE|Certifié NF|Certifié VDE|Certifié KEMA
- Pays de fabrication
- Espagne
- Alignement des bornes
- Bornes alignées
- Calibre
- 40A
- Encombrement (modules de 18mm)
- 4 modules
- Polarité
- 4P
- Position du neutre
- Neutre à gauche
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Tension nominale
- 380V
- Type de connexion
- Bornes à vis
- Type de fixation
- Rail DIN symétrique 35mm (standard)
- Référence équivalente
- 2CSF204568R1400|CDB640E|411966|B10R4040-30-B
- Section de câble cuivre recommandé
- 10mm² minimum (nous contacter pour plus d'infos)
- Courant nominal de court circuit conditionnel Icn
- 10kA
- Différentiel immunisé
- Oui (avec des capacités de détection supérieures au type F, A-SI, A HI ou AP-R)
- Sens de branchement du différentiel
- Alimentation par le haut|Alimentation par le bas (prévoir étiquette jaune de signalisation type "homme foudroyé")
- Sensibilité
- 30mA
- Type de différentiel
- Type B
- Type de déclenchement
- Instantané
- EAN-13
- 3606489502799
- MPN
- A9Z51440
