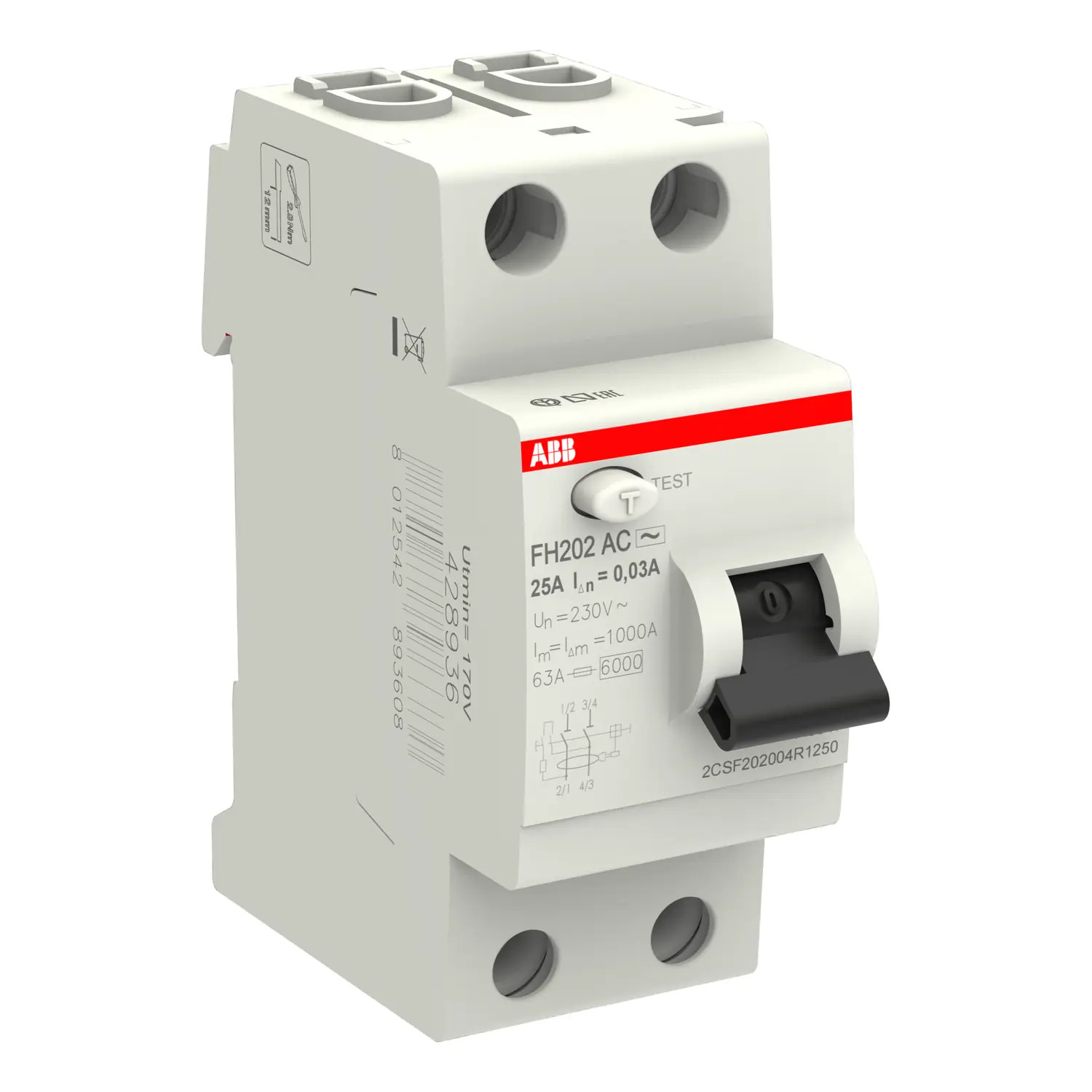

Interrupteur différentiel ABB bipolaire 2P 25A 30mA Type AC - FH202 AC-25/0.03 - 2CSF202004R1250 - Non auxiliarisable
Interrupteur différentiel ABB FH202 AC-25/0.03
Cet interrupteur différentiel ABB 2CSF202004R1250 type AC peut être alimenté par le haut ou par le bas.
Si vous alimentez par le haut , il faudra faire une bretelle entre les bornes basses de l'inter diff et vos disjoncteurs peignés. Pour ce branchement on vous conseille de prévoir deux cordons de repiquages 6mm² et un peigne avec bornier intégré EurOhm 19096.
Si vous faites le branchement par le bas , pas besoin de cordon de repiquage, vous pouvez peigner directement vos disjoncteurs 1P+N (neutre à gauche) avec l'inter diff.
Pour cela, vous aurez besoin du peigne EurOhm 19070 et d'une étiquette de signalisation d'alimentation par le bas.
Les points forts de l'inter diff ABB 2CSF202004R1250
💪Fabriqué en Italie: La garantie d'une protection sûre et durable.
🛡️Type AC: Protection standard (prises + éclairages) moins sécurisé que le type A.
👤🏠 Sensibilité 30mA: Conforme à la norme NF-C-15-100 pour un usage résidentiel.
⬆️/⬇️ Arrivée par le haut ou par le bas: En cas d'alimentation par le bas, étiquette de signalisation obligatoire.
❌ Non auxiliarisable: Ce différentiel FH202 ne peux pas recevoir de contact auxiliaire. Privilégier la gamme F202.
⚡ Calibre 25A: À raccorder avec du fil souple 6mm²
Fiche technique
- Type de produit
- Interrupteur différentiel
- Gamme
- FH200
- Famille
- FH202
- Garantie
- 2 ans
- Certification
- Certifié CE
- Pays de fabrication
- Italie
- Alignement des bornes
- Bornes alignées
- Calibre
- 25A
- Encombrement (modules de 18mm)
- 2 modules
- Polarité
- 2P
- Position du neutre
- Neutre à gauche ou à droite
- Possibilité d'ajouter des contacts auxiliaires
- Non
- Tension nominale
- 230V
- Type de connexion
- Bornes à vis
- Type de fixation
- Rail DIN symétrique 35mm (standard)
- Référence équivalente
- 2CSF202001R1250|CDC225P|A9R41225|B10R2025-30
- Section de câble cuivre recommandé
- 6mm² minimum (nous contacter pour plus d'infos)
- Courant nominal de court circuit conditionnel Icn
- 6kA
- Différentiel immunisé
- Non (pour un différentiel super immunisé choisir un type A-SI, A HI, AP-R ou type F)
- Sens de branchement du différentiel
- Alimentation par le haut|Alimentation par le bas (prévoir étiquette jaune de signalisation type "homme foudroyé")
- Sensibilité
- 30mA
- Type de différentiel
- Type AC
- Type de déclenchement
- Instantané
- EAN-13
- 8012542893608
- MPN
- 2CSF202004R1250
