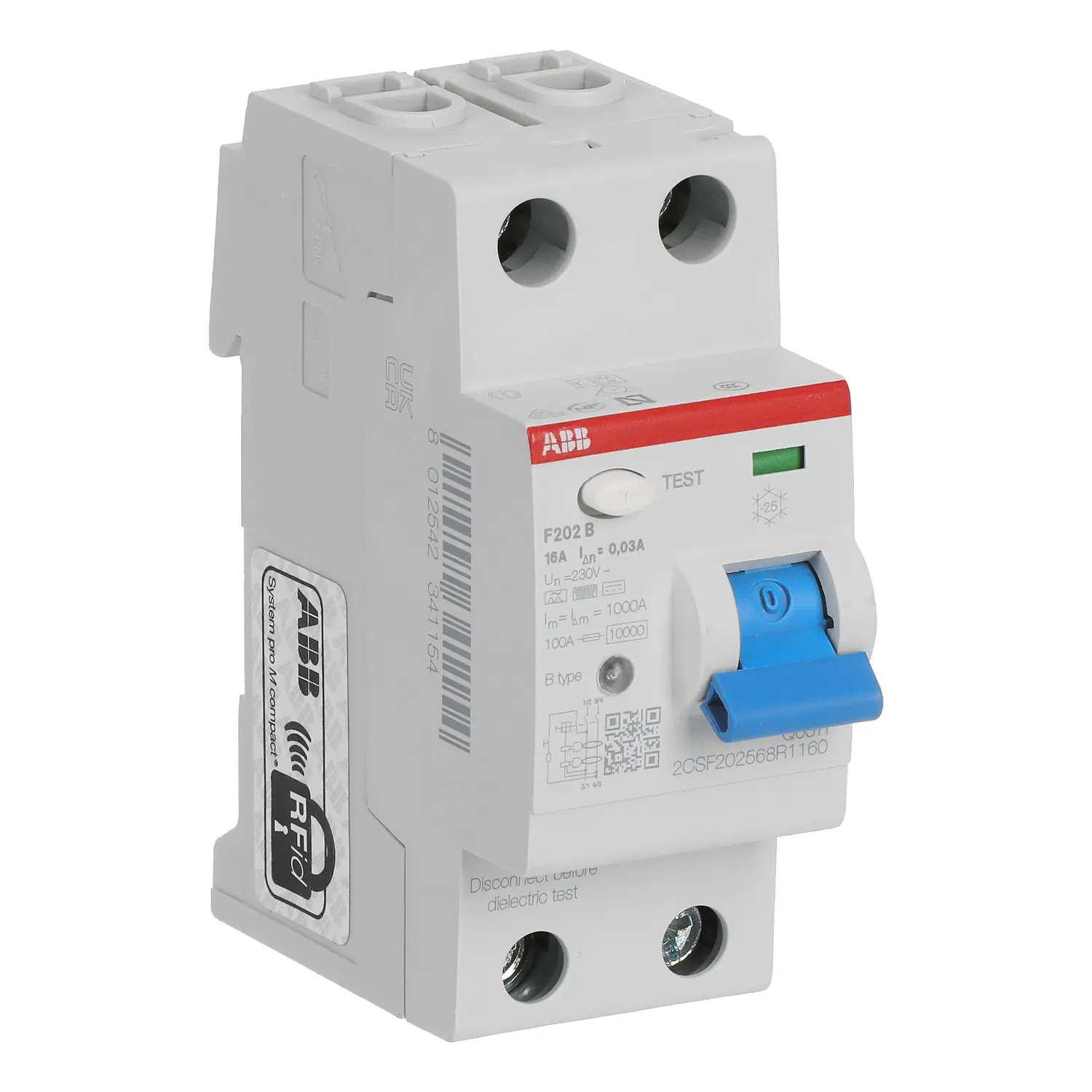

T234115 - Interrupteur différentiel ABB bipolaire 2P 16A 30mA Type B - F202 B-16/0.03 - 2CSF202568R1160 - Auxiliarisable
Interrupteur différentiel monophasé type B ABB 16A 30mA
Cet interrupteur différentiel ABB 2CSF202568R1160 type B doit être alimenté par le haut.
En monophasé l'interrupteur différentiel type B est généralement utilisé pour protéger des bornes de recharges de véhicules électriques sans RDC-DD, des onduleurs photovoltaïques sans isolation galvanique, certains systèmes de stockage d'énergie par batterie (BESS) ou encore des équipements médicaux spécifiques.
Un différentiel type B représente un certain budget, si vous n'êtes pas sûr d'en avoir besoin, appelez nous, on fera verifiera avec vous.
Pour alimentez votre inter diff par le haut, il faudra faire une bretelle entre les bornes basses de l'inter diff et vos disjoncteurs peignés.
Pour ce branchement on vous conseille de prévoir deux cordons de repiquages 2,5mm² et un peigne avec bornier intégré EurOhm 19096.
Les points clés de l'inter diff ABB 2CSF202568R1160
💪Fabriqué en Italie: La garantie d'une protection sûre et durable.
🛡️Type B : Comme un type F + détection des fuites de courant continu pur (bornes de recharge et solaire).
👤🏠 Sensibilité 30mA: Conforme à la norme NF-C-15-100 pour un usage résidentiel.
⬆️ Arrivée par le haut: Alimentation par le haut sur bornes à vis.
🔗 Auxiliarisable: Ce différentiel peut être accouplé à un contact auxiliaire ou une bobine MX.
⚡ Calibre 16A: À raccorder avec du fil souple 2,5mm²
Fiche technique
- Type de produit
- Interrupteur différentiel
- Gamme
- F200
- Famille
- F202
- Garantie
- 2 ans
- Certification
- Certifié CE
- Pays de fabrication
- Italie
- Référence catalogue
- T234115
- Alignement des bornes
- Bornes alignées
- Calibre
- 16A
- Encombrement (modules de 18mm)
- 2 modules
- Polarité
- 2P
- Position du neutre
- Neutre à gauche ou à droite
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Tension nominale
- 230V
- Type de connexion
- Bornes à vis
- Type de fixation
- Rail DIN symétrique 35mm (standard)
- Section de câble cuivre recommandé
- 2,5mm² minimum (nous contacter pour plus d'infos)
- Courant nominal de court circuit conditionnel Icn
- 10kA
- Différentiel immunisé
- Oui (avec des capacités de détection supérieures au type F, A-SI, A HI ou AP-R)
- Sens de branchement du différentiel
- Alimentation par le haut
- Sensibilité
- 30mA
- Type de différentiel
- Type B
- Type de déclenchement
- Instantané
- EAN-13
- 8012542341154
- MPN
- 2CSF202568R1160
