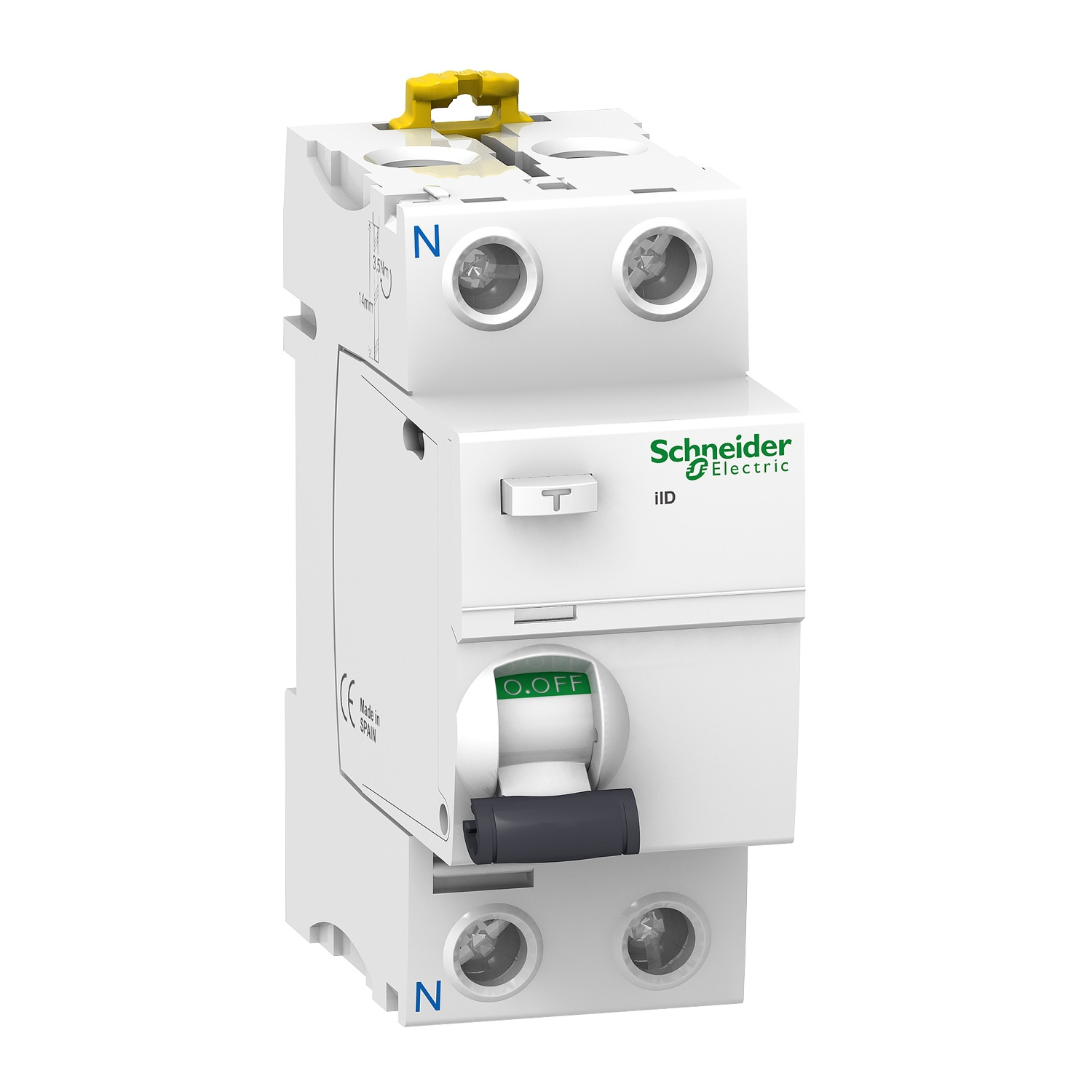

A9R44240 - Interrupteur différentiel Schneider bipolaire 2P 40A 300mA Type AC - Auxiliarisable - Acti9 iID
Interrupteur différentiel 2P 40A 300mA type AC Acti9 iID
Cet interrupteur différentiel Schneider A9R44240 type AC peut être alimenté par le haut ou par le bas.
Si vous alimentez par le haut, il faudra faire une bretelle entre les bornes basses de l'inter diff et vos disjoncteurs peignés.
Pour ce branchement on vous conseille de prévoir deux cordons de repiquages 10mm² et un peigne avec bornier intégré EurOhm 19096.
Si vous faites le branchement par le bas, pas besoin de cordon de repiquage, vous pouvez peigner directement vos disjoncteurs 1P+N (neutre à gauche) avec l'inter diff.
Pour cela, vous aurez besoin du peigne R9PXH213 (ou EurOhm 19070) et d'une étiquette de signalisation d'alimentation par le bas.
Le différentiel Schneider A9R44240 en bref:
⭐Fabriqué en Espagne dans les usines Schneider Electric.
🛡️Type AC: Protection standard (prises + éclairages) moins sécurisé que le type A.
⚠️ Sensibilité 300mA: Interdit en résidentiel, utilisé en tertiaire et industriel.
⬆️/⬇️ Arrivée par le haut ou par le bas: En cas d'alimentation par le bas, étiquette de signalisation obligatoire.
🔗 Auxiliarisable: Ce différentiel peut être accouplé à un contact auxiliaire ou une bobine MX (voir ci dessous⬇️).
⚡ Calibre 40A: À raccorder avec du fil souple 10mm²
Fiche technique
- Type de produit
- Interrupteur différentiel
- Gamme
- Acti9 iID
- Garantie
- 18 mois
- Certification
- Certifié CE
- Pays de fabrication
- Espagne
- Alignement des bornes
- Bornes alignées
- Calibre
- 40A
- Encombrement (modules de 18mm)
- 2 modules
- Polarité
- 2P
- Position du neutre
- Neutre à gauche
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Tension nominale
- 230V
- Type de connexion
- Bornes à vis
- Type de fixation
- Rail DIN symétrique 35mm (standard)
- Référence équivalente
- 2CSF202001R3400|2CSF202003R3400|CFC240P|CFC742F
- Section de câble cuivre recommandé
- 10mm² minimum (nous contacter pour plus d'infos)
- Courant nominal de court circuit conditionnel Icn
- 10kA
- Différentiel immunisé
- Non (pour un différentiel super immunisé choisir un type A-SI, A HI, AP-R ou type F)
- Sens de branchement du différentiel
- Alimentation par le haut|Alimentation par le bas (prévoir étiquette jaune de signalisation type "homme foudroyé")
- Sensibilité
- 300mA
- Type de différentiel
- Type AC
- Type de déclenchement
- Instantané
- EAN-13
- 3606480089039
- MPN
- A9R44240
