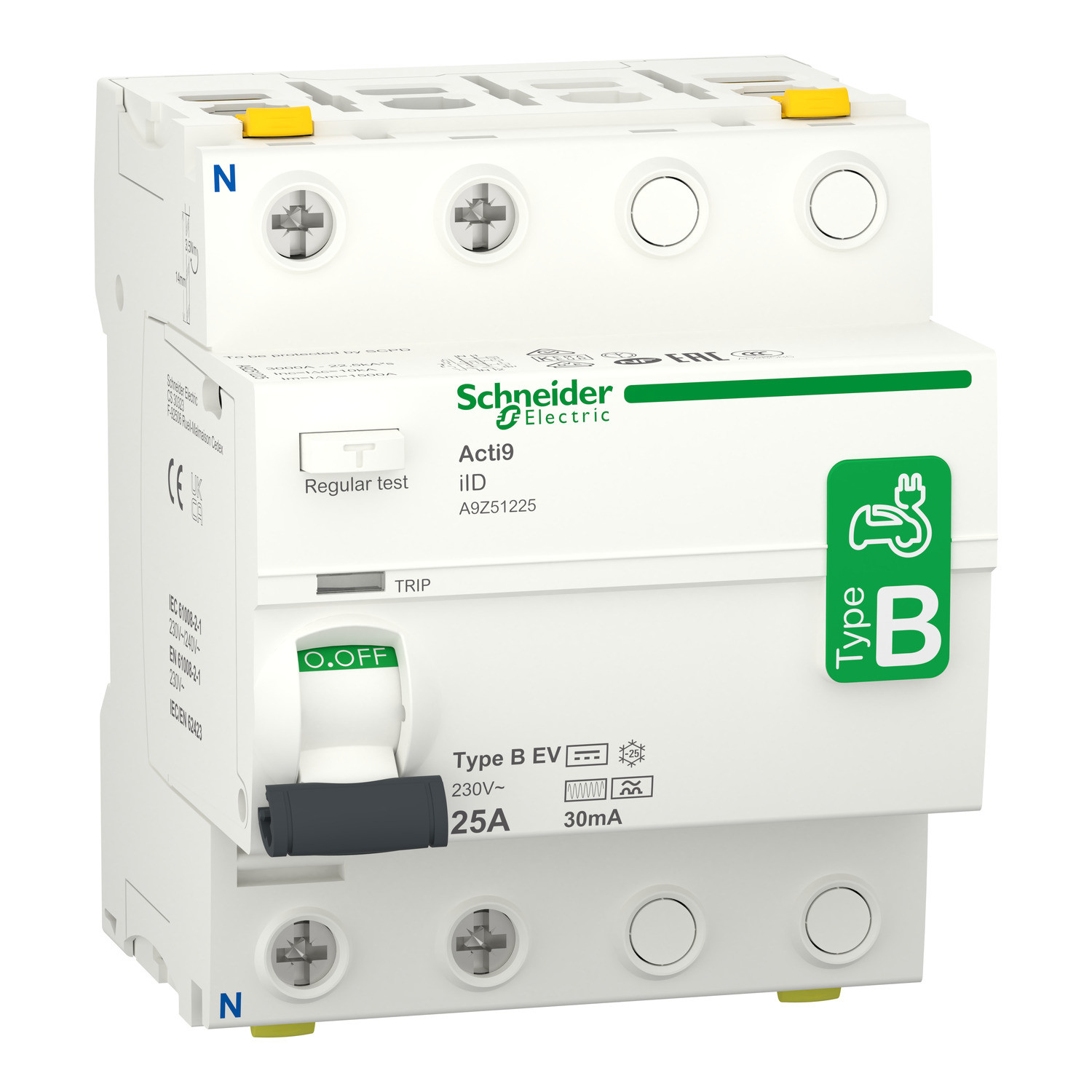

A9Z51225 - Interrupteur différentiel Schneider monophasé 2P 25A 30mA - Type B - EV - Acti9 iID
Interrupteur différentiel monophasé type B Schneider 25A 30mA
Cet interrupteur différentiel Schneider A9Z51225 type B doit être alimenté par le haut.
En monophasé l'interrupteur différentiel type B est généralement utilisé pour protéger des bornes de recharges de véhicules électriques sans RDC-DD, des onduleurs photovoltaïques sans isolation galvanique, certains systèmes de stockage d'énergie par batterie (BESS) ou encore des équipements médicaux spécifiques.
Un différentiel type B représente un certain budget, si vous n'êtes pas sûr d'en avoir besoin, appelez nous, on fera verifiera avec vous.
Pour alimentez votre inter diff par le haut, il faudra faire une bretelle entre les bornes basses de l'inter diff et vos disjoncteurs peignés.
Pour ce branchement on vous conseille de prévoir deux cordons de repiquages 6mm² et un peigne avec bornier intégré EurOhm 19096.
Les points clés de l'inter diff Schneider A9Z51225
⭐Fabriqué en Espagne dans les usines Schneider Electric.
🛡️Type B : Comme un type F + détection des fuites de courant continu pur (bornes de recharge et solaire).
👤🏠 Sensibilité 30mA: Conforme à la norme NF-C-15-100 pour un usage résidentiel.
🔗 Auxiliarisable: Ce différentiel peut être accouplé à un contact auxiliaire ou une bobine MX (voir ci dessous⬇️).
⚡ Calibre 25A: À raccorder avec du fil souple 6mm²
Fiche technique
- Type de produit
- Interrupteur différentiel
- Gamme
- Acti9 iID
- Garantie
- 18 mois
- Certification
- Certifié CE|Certifié NF|Certifié VDE|Certifié KEMA
- Pays de fabrication
- Espagne
- Alignement des bornes
- Bornes alignées
- Calibre
- 25A
- Encombrement (modules de 18mm)
- 2 modules
- Polarité
- 2P
- Position du neutre
- Neutre à gauche
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Tension nominale
- 230V
- Type de connexion
- Bornes à vis
- Type de fixation
- Rail DIN symétrique 35mm (standard)
- Section de câble cuivre recommandé
- 6mm² minimum (nous contacter pour plus d'infos)
- Courant nominal de court circuit conditionnel Icn
- 10kA
- Différentiel immunisé
- Oui (avec des capacités de détection supérieures au type F, A-SI, A HI ou AP-R)
- Sens de branchement du différentiel
- Alimentation par le haut|Alimentation par le bas (prévoir étiquette jaune de signalisation type "homme foudroyé")
- Sensibilité
- 30mA
- Type de différentiel
- Type B
- Type de déclenchement
- Instantané
- EAN-13
- 3606489502782
- MPN
- A9Z51225
