452061 - Bloc différentiel ABB tétrapolaire 4P 63A 30mA Type AC - DDA204 AC-63/0.03 - 2CSB204001R1630

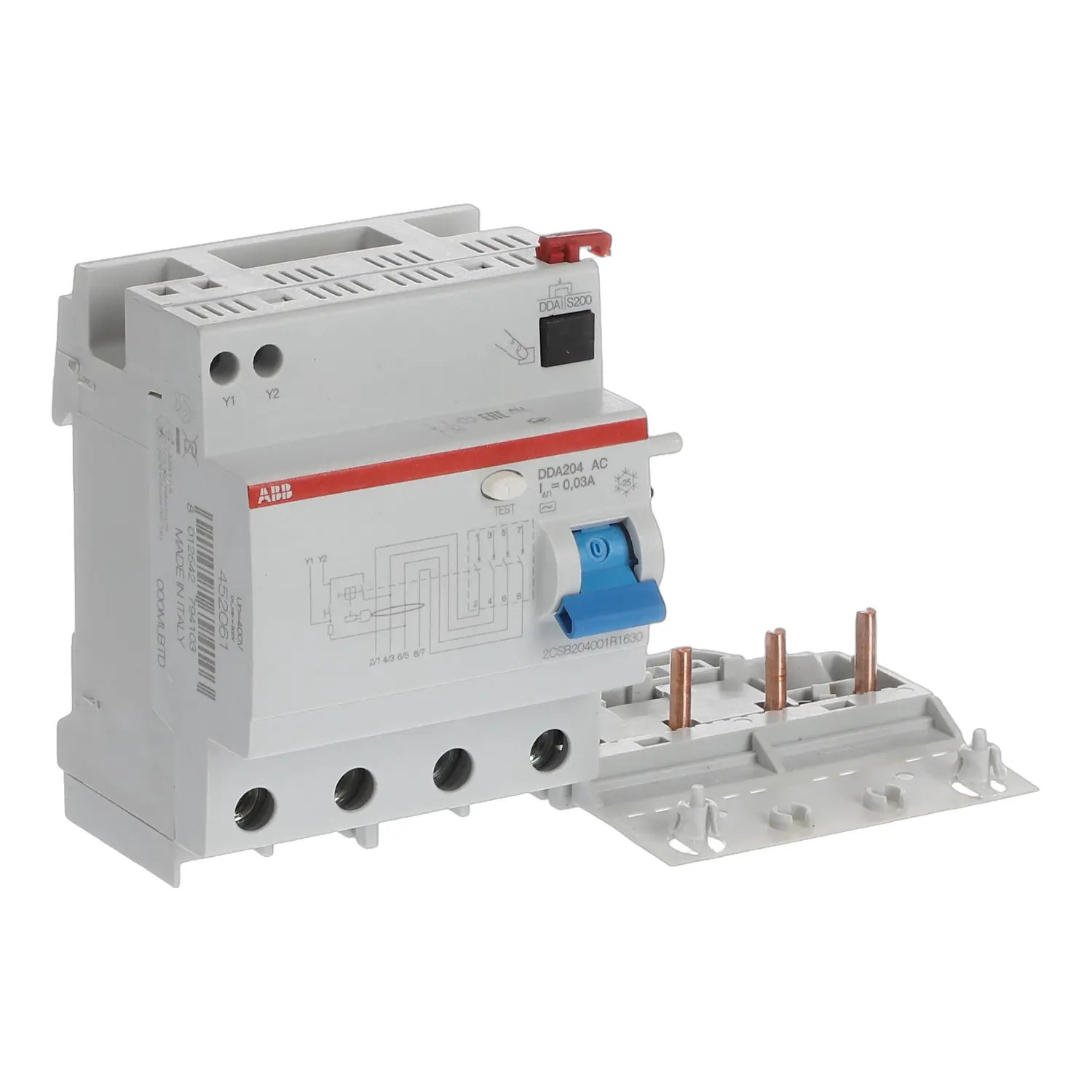

Bloc différentiel ABB DDA204 AC-63/0.03 452061
Le bloc différentiel ABB 2CSB204001R1630 référencé 452061 au catalogue ABB, ne peut pas fonctionner seul.
Il doit être associé mécaniquement avec un disjoncteur tétrapolaire ABB S204 pour former un disjoncteur différentiel 4P 30mA complet.
Prévu pour une intensité de 63A maximum, ce bloc différentiel doit être être accouplé à un disjoncteur S204 avec un ampérage identique ou inférieur.
Format standard, ce bloc différentiel occupe 4 modules dans votre tableau électrique soit 8 modules avec le disjoncteur 4P monté.
Il a également été bien pensé pour l'installation en tête de groupe puisque le disjoncteur se monte sur la gauche, vous permettant de peigner ensuite d'autres disjoncteurs facilement sur la même rangée.
L'ensentiel du bloc différentiel ABB 2CSB204001R1630
💪Fabriqué en Italie: La garantie d'une protection sûre et durable.
🛡️Type AC: Protection standard (prises + éclairages) moins sécurisé que le type A.
👤🏠 Sensibilité 30mA: Conforme à la norme NF-C-15-100 pour un usage résidentiel.
🧩 À associer à un disjoncteur ABB S204 C63 ou inférieur (calibre 63A maximum)
🔗 Auxiliarisable: Le contact auxiliaire ou la bobine MX se monte à droite sur le disjoncteur S204 associé.
⚡ Calibre 63A: À raccorder avec du fil souple 16mm²
Fiche technique
- Type de produit
- Bloc différentiel
- Gamme
- DDA200
- Famille
- DDA204
- Garantie
- 2 ans
- Certification
- Certifié CE
- Pays de fabrication
- Italie
- Référence catalogue
- 452061
- Alignement des bornes
- Bornes alignées
- Calibre
- 63A
- Encombrement (modules de 18mm)
- 4 modules
- Polarité
- 4P
- Possibilité d'ajouter des contacts auxiliaires
- Oui sur le disjoncteur associé à ce bloc différentiel
- Tension nominale
- 380V
- Type de connexion
- Bornes à vis
- Type de fixation
- Rail DIN symétrique 35mm (standard)
- Référence équivalente
- 410500|A9V41463
- Section de câble cuivre recommandé
- 16mm² minimum (nous contacter pour plus d'infos)
- Différentiel immunisé
- Non (pour un différentiel super immunisé choisir un type A-SI, A HI, AP-R ou type F)
- Sensibilité
- 30mA
- Type de différentiel
- Type AC
- Type de déclenchement
- Instantané
- EAN-13
- 8012542794103
- MPN
- 2CSB204001R1630
