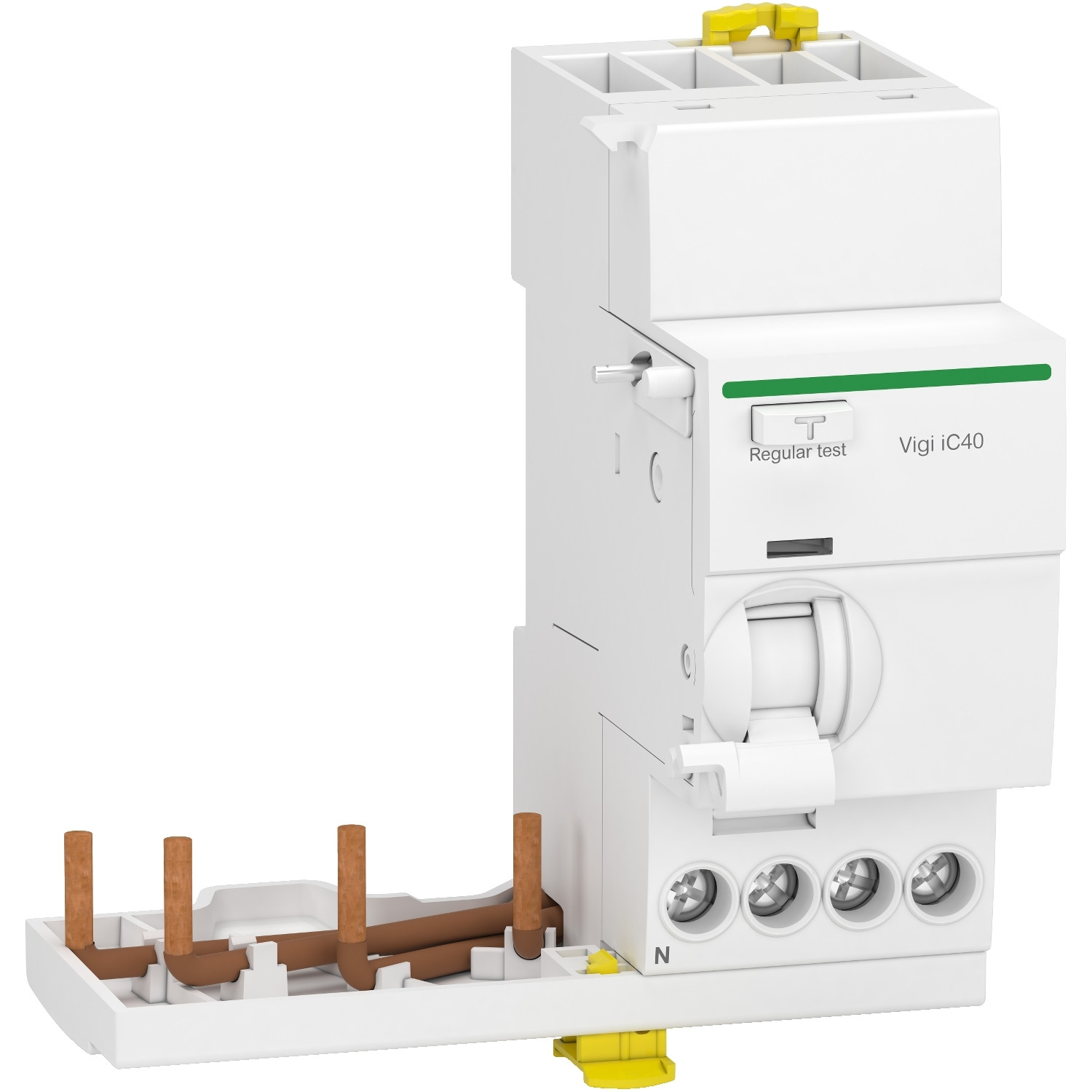

A9Y83740 - Bloc différentiel Schneider Vigi iC40 (iDT40) 3P+N 40A 300mA Type AC - 2 modules - pour disjoncteur iC40 3P+N
Bloc Vigi iC40 3P+N 40A 300mA type AC Schneider
Le bloc différentiel Schneider A9Y83740 type AC de sensibilité 300mA, ne peut pas fonctionner seul.
Il doit être associé mécaniquement avec un disjoncteur triphasé + neutre Schneider iC40 pour former un disjoncteur différentiel 3P+N 300mA complet.
Il suffit simplement de clipser le disjoncteur Schneider iC40 3P+N sur la vigi, et de visser les bornes basses du disjoncteur.
Prévu pour une intensité de 40A maximum, ce bloc différentiel doit être être accouplé à un disjoncteur iC40 avec un ampérage identique ou inférieur.
Format standard, ce bloc différentiel occupe 2 modules dans votre tableau électrique soit 5 modules avec le disjoncteur 3P+N monté.
Ce bloc vigi de type AC n'est pas adapté pour les bornes de recharges VE, les variateur de fréquence ou les onduleurs photovoltaïques. Pour ces usages, orientez vous plutôt vers un type A, Asi ou type B. N'hésitez pas à nous appelez si vous avez besoin d'un conseil.
L'ensentiel du bloc différentiel Schneider A9Y83740
🛡️Type AC: Protection standard (prises + éclairages) moins sécurisé que le type A.
⚠️ Sensibilité 300mA: Interdit en résidentiel, utilisé en tertiaire et industriel.
🧩 À associer à un disjoncteur Schneider à bornes décalées 3P+N de calibre 40A maximum.
🔗 Auxiliarisable: Le contact auxiliaire ou la bobine MX se monte à gauche sur le disjoncteur 3P+N associé.
⚡ Calibre 40A: À raccorder avec du fil souple 10mm²
Fiche technique
- Type de produit
- Bloc différentiel
- Gamme
- Acti9 Vigi iC40
- Garantie
- 18 mois
- Certification
- Certifié CE
- Alignement des bornes
- Bornes décalées
- Calibre
- 40A
- Encombrement (modules de 18mm)
- 2 modules
- Polarité
- 3P+N
- Possibilité d'ajouter des contacts auxiliaires
- Oui sur le disjoncteur associé à ce bloc différentiel
- Tension nominale
- 380V
- Type de connexion
- Bornes à vis
- Type de fixation
- Rail DIN symétrique 35mm (standard)
- Référence équivalente
- 2CSB204001R3400|410511|A9V44440
- Section de câble cuivre recommandé
- 10mm² minimum (nous contacter pour plus d'infos)
- Différentiel immunisé
- Non (pour un différentiel super immunisé choisir un type A-SI, A HI, AP-R ou type F)
- Sens de branchement du différentiel
- Alimentation par le haut
- Sensibilité
- 300mA
- Type de différentiel
- Type AC
- Type de déclenchement
- Instantané
- EAN-13
- 3606481328212
- MPN
- A9Y83740
