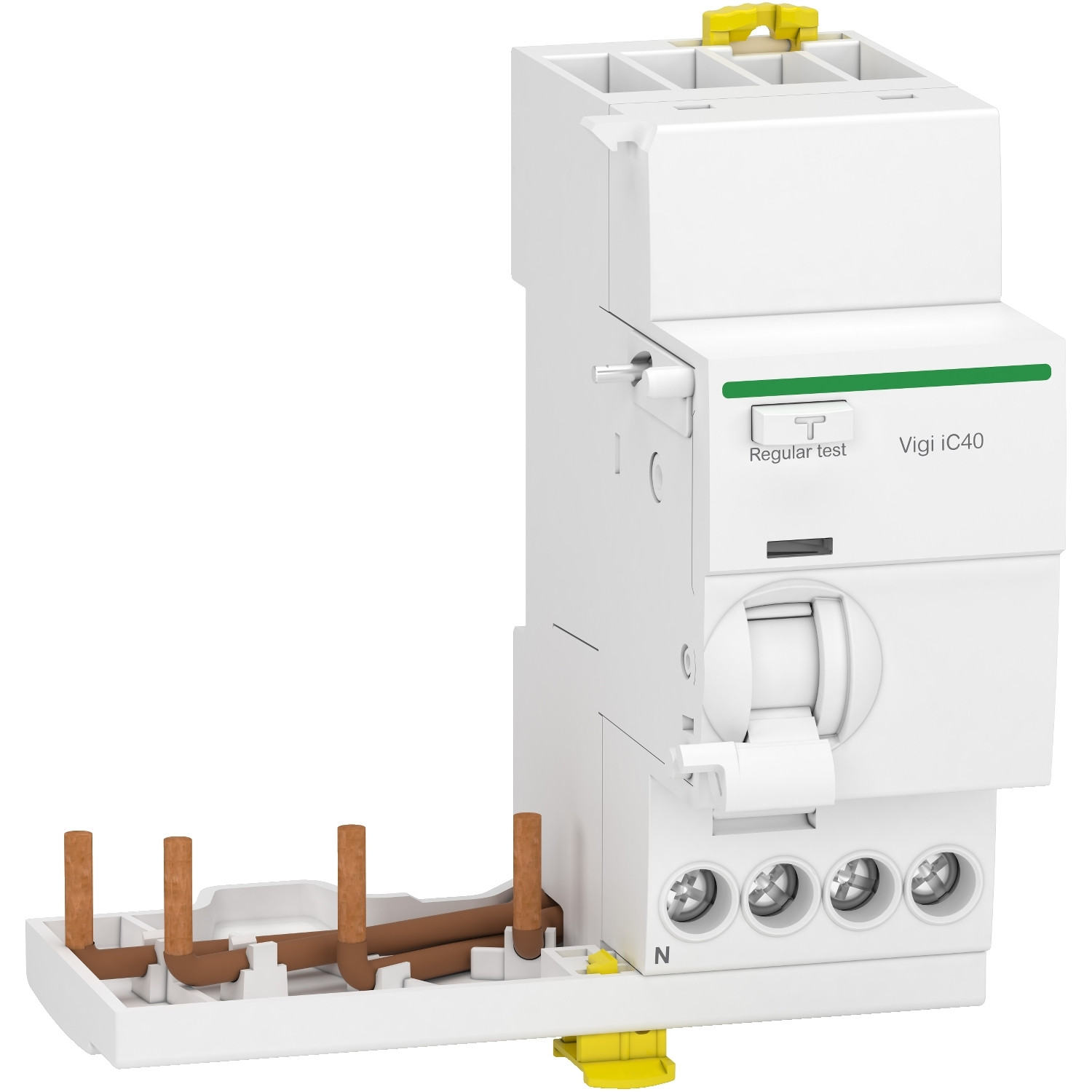

A9Y84740 - Bloc différentiel Schneider Vigi iC40 (iDT40) 3P+N 40A 30mA Type Asi - 2 modules - pour disjoncteur iC40 3P+N
Bloc Vigi iDT40 3P+N 40A 30mA type Asi (immunisé) Schneider
Le bloc différentiel Schneider A9Y84740 type Asi de sensibilité 30mA, ne peut pas fonctionner seul.
Il doit être associé mécaniquement avec un disjoncteur triphasé + neutre Schneider iC40 pour former un disjoncteur différentiel 3P+N 30mA complet.
Il suffit simplement de clipser le disjoncteur acti9 iC40 3P+N sur la vigi, et de visser les bornes basses du disjoncteur.
Prévu pour une intensité de 40A maximum, ce bloc différentiel doit être être accouplé à un disjoncteur iC40 avec un ampérage identique ou inférieur.
Format standard, ce bloc différentiel occupe 2 modules dans votre tableau électrique soit 5 modules avec le disjoncteur 3P+N monté.
Cette vigi 30mA super immunisée type Asi est conçue pour éviter les déclenchements intempestifs et assurer la continuité de service sur les circuits critiques (armoire frigo, serveur informatique, alarme ...).
L'ensentiel du bloc différentiel Schneider A9Y84740
🛡️Type A SI super immunisé: Protège comme un type A avec en plus une sécurité anti-déclenchement intempestif.
👤🏠 Sensibilité 30mA: Conforme à la norme NF-C-15-100 pour un usage résidentiel.
🧩 À associer à un disjoncteur Schneider à bornes décalées 3P+N de calibre 40A maximum.
🔗 Auxiliarisable: Le contact auxiliaire ou la bobine MX se monte à gauche sur le disjoncteur 3P+N associé.
⚡ Calibre 40A: À raccorder avec du fil souple 10mm²
Fiche technique
- Type de produit
- Bloc différentiel
- Gamme
- Acti9 Vigi iC40
- Garantie
- 18 mois
- Certification
- Certifié CE
- Alignement des bornes
- Bornes décalées
- Calibre
- 40A
- Encombrement (modules de 18mm)
- 2 modules
- Polarité
- 3P+N
- Possibilité d'ajouter des contacts auxiliaires
- Oui sur le disjoncteur associé à ce bloc différentiel
- Tension nominale
- 380V
- Type de connexion
- Bornes à vis
- Type de fixation
- Rail DIN symétrique 35mm (standard)
- Référence équivalente
- A9V61440
- Section de câble cuivre recommandé
- 10mm² minimum (nous contacter pour plus d'infos)
- Différentiel immunisé
- Oui (équivalent type A HI ou AP-R)
- Sens de branchement du différentiel
- Alimentation par le haut
- Sensibilité
- 30mA
- Type de différentiel
- Type Asi
- Type de déclenchement
- Instantané
- EAN-13
- 3606481328274
- MPN
- A9Y84740
