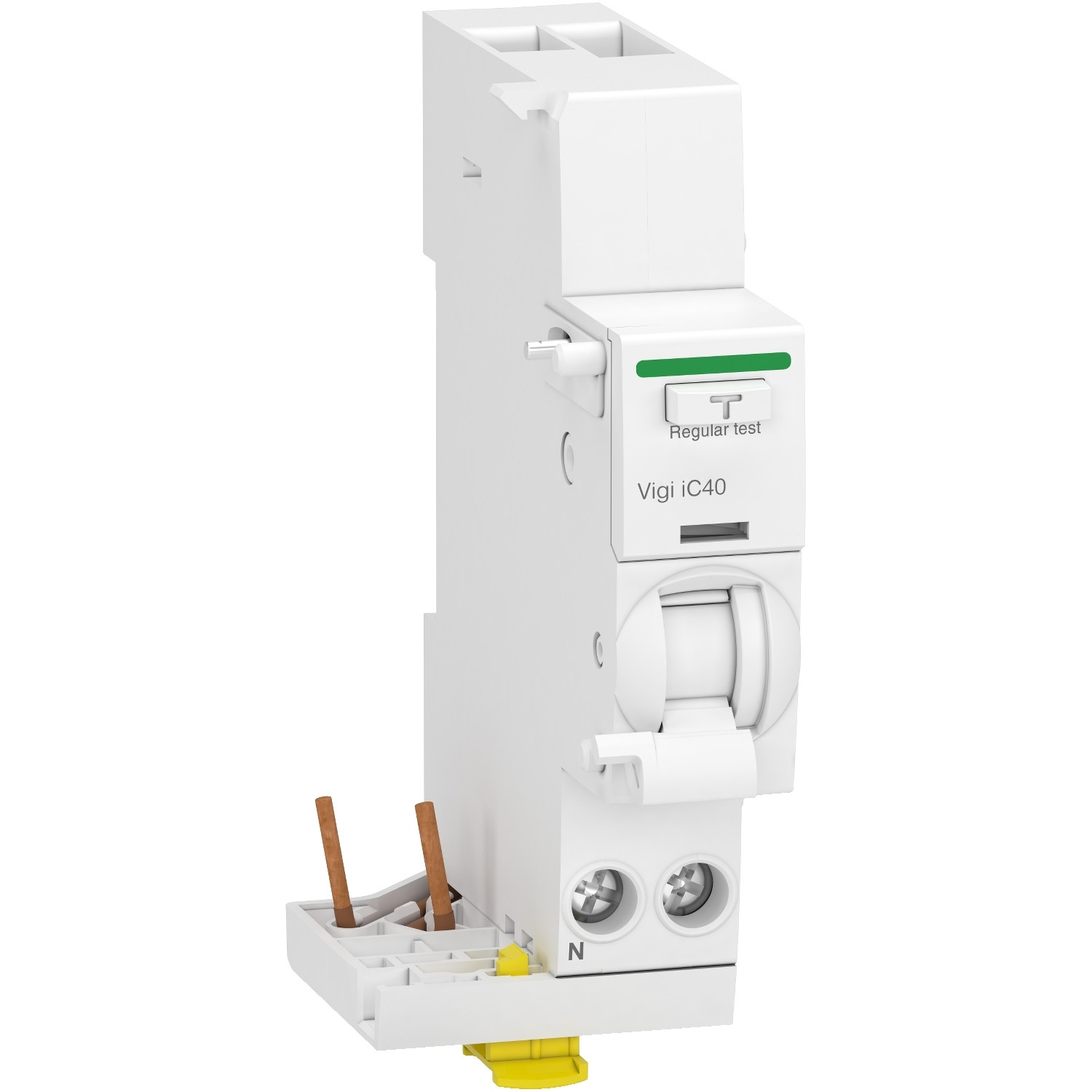

A9Y80640 - Bloc différentiel Schneider Vigi iC40 (iDT40) 1P+N 40A 30mA Type A - 1 modules - pour disjoncteur iC40 1P+N
Bloc Vigi iDT40 1P+N 40A 30mA type A (immunisé) Schneider
Le bloc différentiel Schneider A9Y80640 type A de sensibilité 30mA, ne peut pas fonctionner seul.
Il doit être associé mécaniquement avec un disjoncteur phase neutre Schneider iC40 pour former un disjoncteur différentiel 1P+N 30mA complet.
Il suffit simplement de clipser le disjoncteur iC40 1P+N sur la vigi, et de visser les bornes basses du disjoncteur.
Prévu pour une intensité de 40A maximum, ce bloc différentiel doit être être accouplé à un disjoncteur iC40 avec un ampérage identique ou inférieur.
Format standard, ce bloc différentiel occupe 1 module dans votre tableau électrique soit 2 modules avec le disjoncteur 1P+N monté.
Cette vigi iC40 (équivalent iDT40) de type A est conçue pour détecter certains défauts qu'un type AC ne détecterait pas. En type A, la vigi est généralement utilisée pour protéger les bornes de recharge IRVE, les pompes à chaleur ou autres applications avec de l'électronique de puissance.
L'ensentiel du bloc différentiel Schneider A9Y80640
🛡️Type A: Comme un type AC en plus sécurisé, il détecte en plus les fuites de courants continus pulsés.
👤🏠 Sensibilité 30mA: Conforme à la norme NF-C-15-100 pour un usage résidentiel.
🧩 À associer à un disjoncteur Schneider à bornes décalées 1P+N de calibre 40A maximum.
🔗 Auxiliarisable: Le contact auxiliaire ou la bobine MX se monte à gauche sur le disjoncteur 1P+N associé.
⚡ Calibre 40A: À raccorder avec du fil souple 10mm²
Fiche technique
- Type de produit
- Bloc différentiel
- Gamme
- Acti9 Vigi iC40
- Garantie
- 18 mois
- Certification
- Certifié CE
- Alignement des bornes
- Bornes décalées
- Calibre
- 40A
- Encombrement (modules de 18mm)
- 1 module
- Polarité
- 1P+N
- Position du neutre
- Neutre à gauche
- Possibilité d'ajouter des contacts auxiliaires
- Oui sur le disjoncteur associé à ce bloc différentiel
- Tension nominale
- 230V
- Type de connexion
- Bornes à vis
- Type de fixation
- Rail DIN symétrique 35mm (standard)
- Section de câble cuivre recommandé
- 10mm² minimum (nous contacter pour plus d'infos)
- Différentiel immunisé
- Non (pour un différentiel super immunisé choisir un type A-SI, A HI, AP-R ou type F)
- Sens de branchement du différentiel
- Alimentation par le haut
- Sensibilité
- 30mA
- Type de différentiel
- Type A
- Type de déclenchement
- Instantané
- EAN-13
- 3606481327451
- MPN
- A9Y80640
