GV2ME05 - Disjoncteur moteur Schneider GV2 réglable de 0,63 à 1A - triphasé 3P 3d - déclencheur magnéto-thermique TeSys GV2ME

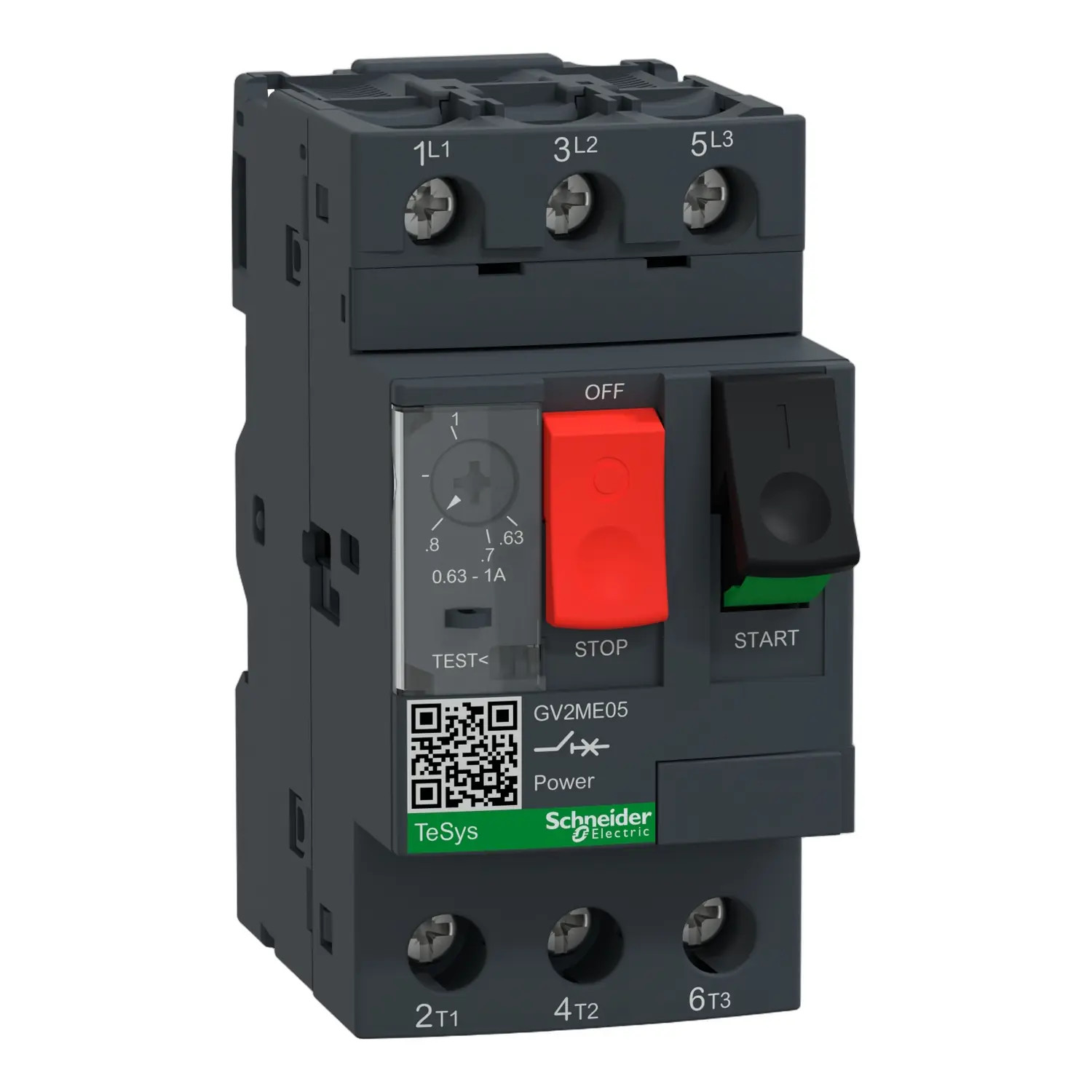

Disjoncteur moteur magnéto-thermique GV2 ME05 Schneider
Le GV2ME, c'est plus de 30 ans de service dans l'industrie. Fabriqué en France depuis les années 80, d'abord sous la marque Télémécanique devenu Schneider, son design et sa technologie interne sont restés quasiment les mêmes. Et c'est tout sauf un hasard. Si Schneider n'y a pas touché en 30 ans, c'est que ça tient la route !
Le GV2ME05 est au format modulaire, il se monte dans n'importe quel coffret électrique standard. Il assure une protection magnéto-thermique, cela signifie qu'il protège votre moteur monophasé ou triphasé des surcharges et des courts-circuits.
En démarrage direct, il est souvent monté seul dans un boitier étanche GV2MC02 qui permet de l'actionner sans ouvrir le coffret : un simple appui pour démarrer ou arrêter le moteur.
Pour un démarrage automatique, vous pouvez l'associer à un contacteur moteur Schneider LC1D09 ou LC1K06.
Si vous êtes un professionnel et que vous avez besoin de grandes quantités de GV2, appelez-nous ou demandez nous un devis.
Ce qu'il faut retenir du Schneider GV2ME05
🔺 Protection moteur triphasé 0,25 à 0,37 kW vérifier l'ampérage sur la plaque du moteur.
🔌 Compatible moteur monophasé 0,09 à 0,12 kW en pontant les bornes 5 et 4
💦 Fixation rail DIN dans un coffret standard ou dans un boitier étanche GV2MC02 Schneider.
🔗 Auxiliarisable: le GV2 ME05 peut être accouplé à un contact auxiliaire GV2 (voir ci dessous⬇️).
🚨 Compatible avec arrêt d'urgence: le SCHGV2ME05 peut être associé à un bouton coup de poing avec la ref Schneider GVAX385 ou Schneider GVAU385.
⭐ Large gamme d'accessoires compatibles: le GV2ME05 peut être associé avec tous les accessoires TeSys pour disjoncteur moteur ci-dessous ⬇️.
Fiche technique
- Type de produit
- Disjoncteur moteur
- Gamme
- TeSys
- Famille
- GV2ME
- Garantie
- 18 mois
- Certification
- Certifié CE|Certifié UL/CSA
- Pays de fabrication
- France
- Alignement des bornes
- Bornes alignées
- Calibre
- 0,63 à 1A
- Durée de vie mécanique
- 100.000 manœuvres
- Durée de vie électrique
- 100.000 cycles
- Polarité
- 3P
- Pouvoir de coupure
- 100kA
- Tension nominale
- 380V mais fonctionne en 230V si bornes 4 et 5 pontées.
- Type de connexion
- Bornes vis étrier
- Type de déclencheur
- Magnétothermique (Court circuit + Surcharge)
- Type de fixation
- Rail DIN symétrique 35mm (standard)|Sur plaque de montage avec adaptateur GV2AF06
- Cadenassable
- Oui avec la ref Schneider GV2V01
- Couple de serrage conseillée
- 1,7Nm
- Courant de déclenchement magnétique
- 15,1A
- Gamme de contacteur moteur compatible
- LC1D09
- Gamme de mini contacteur moteur compatible
- LC1K06
- Protection moteur monophasé 220V (CV)
- 0,12 à 0,17 CV
- Protection moteur monophasé 220V (kW)
- 0,09 à 0,12 kW
- Protection moteur triphasé 380/400V (CV)
- 0,33 à 0,5 CV
- Protection moteur triphasé 380/400V (kW)
- 0,25 à 0,37 kW
- Type de commande
- Bouton poussoir
- Équivalence ancienne référence Telemecanique
- Telemecanique GV2-M05|Telemecanique GV2M05
- EAN-13
- 3389110343038
- MPN
- GV2ME05
