NSYMR86 Châssis perforée Telequick pour fond d'armoire Schneider 800x600 PanelSet PLM, S3D ou CRN

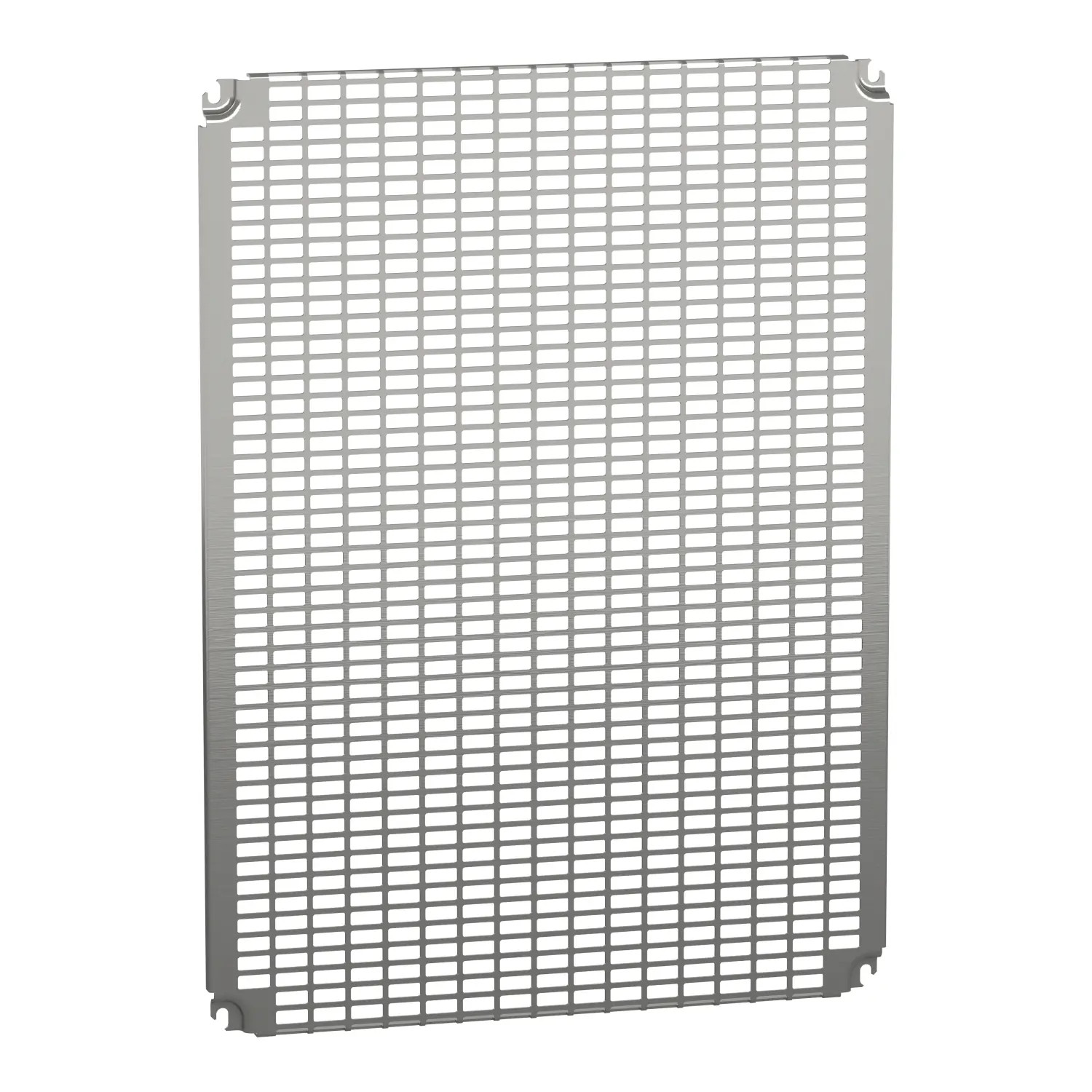

Plaque perforée pour coffret Schneider 800x600mm
La grille NSYMR86, c'est la pièce qui se fixe au fond de votre armoire Schneider 800x600 et sur laquelle vous venez fixer votre appareillage et vos goulottes de câblage.
Deux options de montage : vous fixez vos équipement industriels (transformateurs, variateurs, disjoncteurs tarif jaune) directement sur la plaque avec des écrous cages, ou vous vissez un rail DIN sur les écrous cage pour y clipser de l'appareillage modulaire (disjoncteurs, relais, automates).
En acier galvanisé, cette platine supporte jusqu'à 150kg/m² dans un coffret métal CRN ou S3D et 150kg/m² dans un coffret polyester PLM. De quoi charger sérieusement sans se poser de questions.
La plaque est en métal, donc pensez à bien faire la mise à la terre, c'est obligatoire !
Elle existe en quatre versions : pleine (sans trous), Telequick pour montage sur écrous cage (cette référence), et micro-perforée ou isolante. Un doute ? Appelez-nous au 02 96 84 70 20.
À retenir sur sur la platine Schneider NSYMR86
📏 Dimensions des coffrets compatibles HxL 800x600mm
🔩 Acier galvanisé résistant à la corrosion.
💪 Charge admissible : 150kg/m² sur coffret CRN, S3D et PLM
⚠️ Classe 1 : Mise à la terre obligatoire.
✅ Compatible coffrets Thalassa PLM ref NSYPLM86G (porte pleine) et NSYPLM86TG (porte vitrée).
✅ Compatible coffrets CRN ref NSYCRN86200, NSYCRN86250, NSYCRN86300, NSYCRN812300D, NSYCRN86400, NSYCRN812300D.
✅ Compatible coffrets S3D ref NSYS3D8620, NSYS3D8625, NSYS3D8630, NSYS3D81230D, NSYS3D8640, NSYS3D81230D.
Fiche technique
- Type de produit
- Plaque de montage | Plaque perforée
- Gamme
- Telequick
- Matière
- Acier galvanisé
- Classe d'isolation
- Classe 1 (doit être mis à la terre)
- Charge maximale dans un coffret métal
- 150kg/m²
- Charge maximale dans un coffret polyester
- 150kg/m²
- Dimensions HxL de coffrets compatibles (mm)
- 800x600
- Gamme de coffrets compatibles
- PanelSeT CRN | PanelSeT PLM | PanelSeT S3D
- Hauteur de coffret compatible (mm)
- 800
- Largeur de coffret compatible (mm)
- 600
- Référence de coffret Thalassa PLM porte pleine compatible
- NSYPLM86G
- Référence de coffret Thalassa PLM porte vitrée compatible
- NSYPLM86TG
- Référence de coffret compatible
- NSYCRN86200 | NSYCRN86250 | NSYCRN86300 | NSYCRN86400 | NSYCRN812300D | NSYPLM86G | NSYPLM86TG | NSYS3D8620 | NSYS3D8625 | NSYS3D8630 | NSYS3D8640 | NSYS3D81230D
- Références de coffrets CRN compatibles
- NSYCRN86200 | NSYCRN86250 | NSYCRN86300 | NSYCRN86400 | NSYCRN812300D
- Références de coffrets S3D compatibles
- NSYS3D8620 | NSYS3D8625 | NSYS3D8630 | NSYS3D8640 | NSYS3D81230D
- EAN-13
- 3606480183768
- MPN
- NSYMR86
