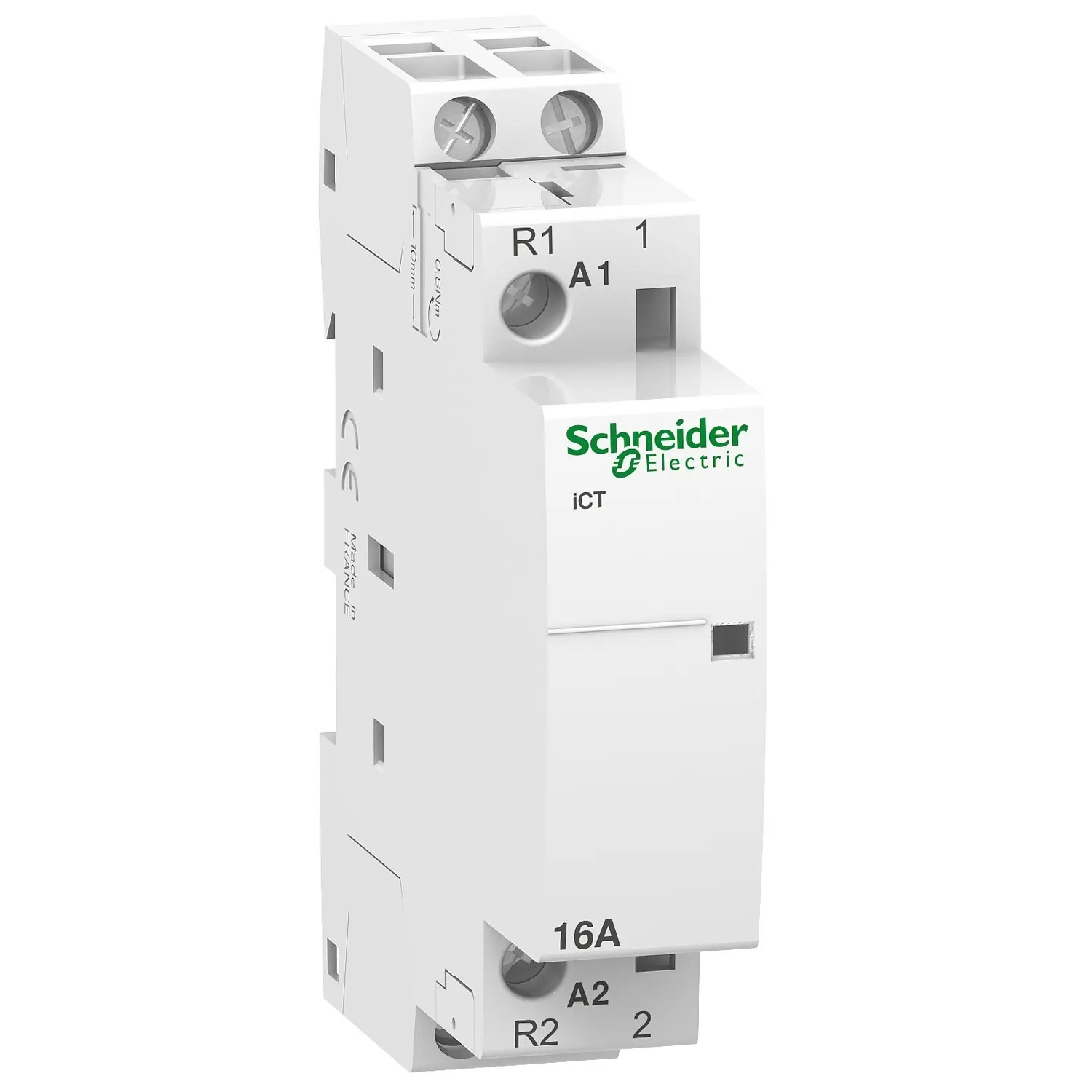

A9C22115 - Contacteur Schneider 16A bipolaire 1NO+1NF - Bobine 24V AC - 1 module - Acti9 iCT 16A
Contacteur 16A - 2P - 1NO+1NF - Bobine 24V AC - Schneider A9C22115
Ce contacteur 16A est équipé de 1 contact à fermeture (1F ou 1NO) et 1 contact à ouverture (1O ou 1NF) : quand la bobine est alimentée en 24V AC, le NO se ferme et le NF s'ouvre simultanément. Bobine coupée, ils retrouvent leur position de repos.
Le contacteur A9C22115 est piloté par une bobine 24V AC, alimentée par un transformateur. Inutile d'ajouter un disjoncteur de protection spécifique pour la bobine : la protection se gère en amont, sur le primaire du transfo qu'on protège avec un disjoncteur courbe D. Cette protection unique sécurise à la fois le transformateur et la bobine 24V AC de votre contacteur Schneider.
En cas de doute sur la référence ou le câblage de ce contacteur, appelez-nous au 02 96 84 70 20.
Les points clés du contacteur Schneider A9C22115
💪 Fabriqué en France : Un produit de qualité qui soutient l'emploi en France.
📏 Encombrement : occupe 1 module sur le rail DIN de votre tableau électrique.
⚡ Calibre 16A : ne peut pas commuter plus de 16A en charge résistive (AC-7a), ni plus de 5A en charge inductive pour les petits moteurs (AC-7b).
🔌 Bobine 24V AC : devant être alimentée exclusivement en 24V AC (alternatif) et protégée par un disjoncteur au primaire du transformateur.
🔓🔒 Contacts 1NO+1NF : normalement ouvert + normalement fermé
🔗 Auxiliarisable : ce contacteur peut être accouplé à un contact auxiliaire comme le A9C15914 ou le A9C15419.
Fiche technique
- Type de produit
- Contacteur de puissance | Contacteur modulaire
- Gamme
- Acti9
- Famille
- iCT
- Garantie
- 18 mois
- Certification
- Certifié NF
- Pays de fabrication
- France
- Calibre
- 16A
- Encombrement (modules de 18mm)
- 1 module
- Polarité
- 2P
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Type de connexion
- Bornes à vis
- Référence équivalente
- 1SBE121111R0111
- Catégorie d'emploi
- AC7a | AC7b
- Contacteur silencieux
- Non
- Intensité nominale AC-7a
- 16A
- Intensité nominale AC-7b
- 5A
- Référence de contacts auxiliaires compatibles
- A9C15419 | A9C15914 | A9C15915 | A9C15916 | A9C15920 | A9C15924 | A9C18308
- Technologie de la bobine
- Bobine électromécanique
- Tension de la bobine
- 24V AC
- Type de contact
- 1NO+1NF
- EAN-13
- 3606480096969
- MPN
- A9C22115
