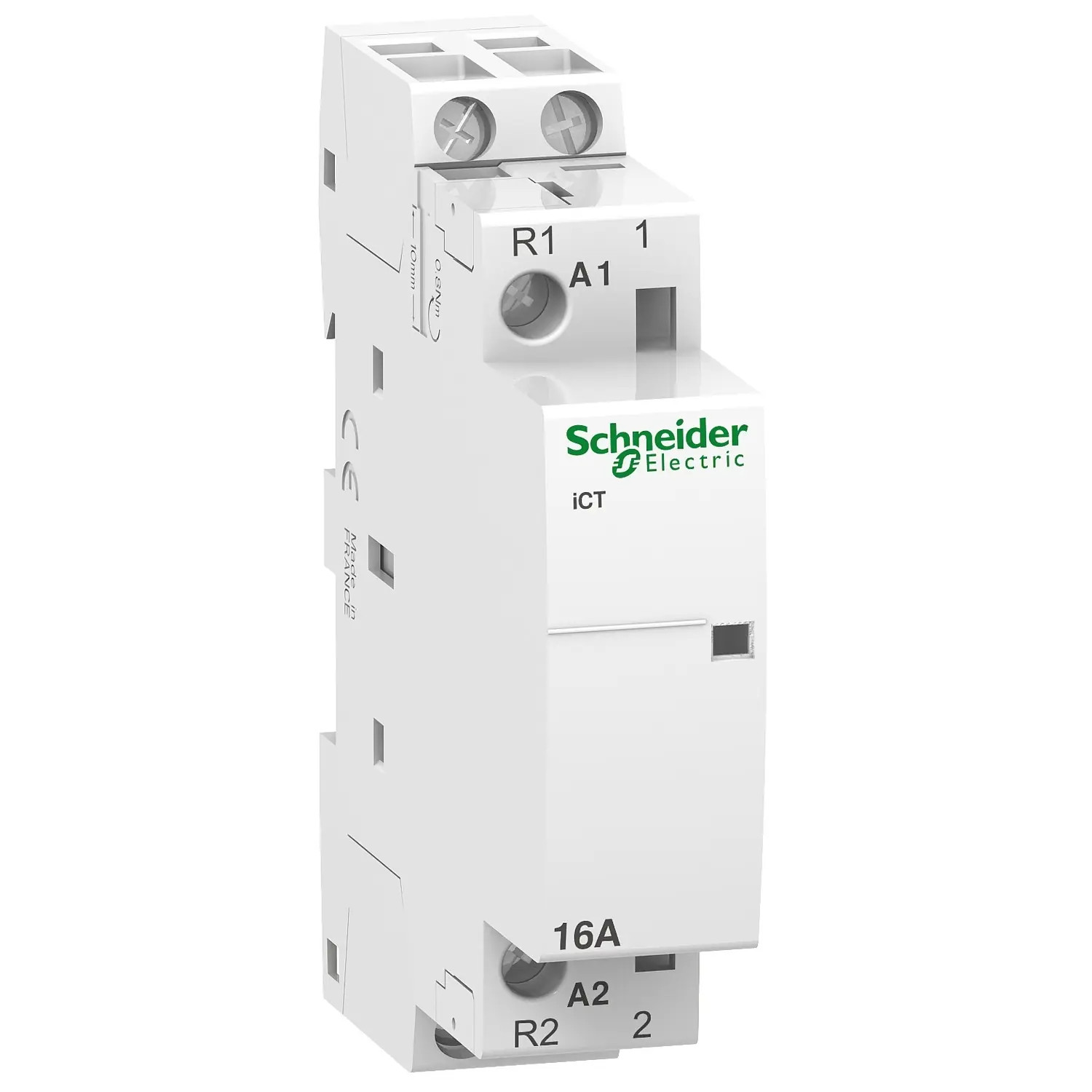

A9C22715 - Contacteur Schneider 16A bipolaire 1NO+1NF - Bobine 220V - 1 module - Acti9 iCT 16A
Contacteur 16A - 2P - 1NO+1NF - Bobine 220V - Schneider A9C22715
Ce contacteur 16A est équipé de 1 contact à fermeture (1F ou 1NO) et 1 contact à ouverture (1O ou 1NF) : quand la bobine est alimentée en 220V, le NO se ferme et le NF s'ouvre simultanément. Bobine coupée, ils retrouvent leur position de repos.
Le contacteur A9C22715 est piloté par une bobine 220V, l'élément le plus fragile sur un contacteur. Pour maximiser sa durée de vie, protégez-la avec un disjoncteur 2A Schneider. Ce n'est pas obligatoire selon la norme NF C 15-100, mais systématique chez les électricien : c'est ce qui fait qu'on câble une fois et qu'on est tranquille pour 20 ans.
En cas de doute sur la référence ou le câblage de ce contacteur, appelez-nous au 02 96 84 70 20.
Les points clés du contacteur Schneider A9C22715
💪 Fabriqué en France : Un produit de qualité qui soutient l'emploi en France.
📏 Encombrement : occupe 1 module sur le rail DIN de votre tableau électrique.
⚡ Calibre 16A : ne peut pas commuter plus de 16A en charge résistive (AC-7a), ni plus de 5A en charge inductive pour les petits moteurs (AC-7b).
🔌 Bobine 220V : devant être alimentée exclusivement en 220V (alternatif) et protégée par un disjoncteur 2A.
🔓🔒 Contacts 1NO+1NF : normalement ouvert + normalement fermé
🔗 Auxiliarisable : ce contacteur peut être accouplé à un contact auxiliaire comme le A9C15914 ou le A9C15419.
Fiche technique
- Type de produit
- Contacteur de puissance | Contacteur modulaire
- Gamme
- Acti9
- Famille
- iCT
- Garantie
- 18 mois
- Certification
- Certifié NF
- Pays de fabrication
- France
- Calibre
- 16A
- Encombrement (modules de 18mm)
- 1 module
- Polarité
- 2P
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Type de connexion
- Bornes à vis
- Référence équivalente
- 1SBE121111R0611 | 412521
- Catégorie d'emploi
- AC7a | AC7b
- Contacteur silencieux
- Non
- Intensité nominale AC-7a
- 16A
- Intensité nominale AC-7b
- 5A
- Référence de contacts auxiliaires compatibles
- A9C15419 | A9C15914 | A9C15915 | A9C15916 | A9C15920 | A9C15924 | A9C18308
- Technologie de la bobine
- Bobine électromécanique
- Tension de la bobine
- 220V
- Type de contact
- 1NO+1NF
- EAN-13
- 3606480088551
- MPN
- A9C22715
