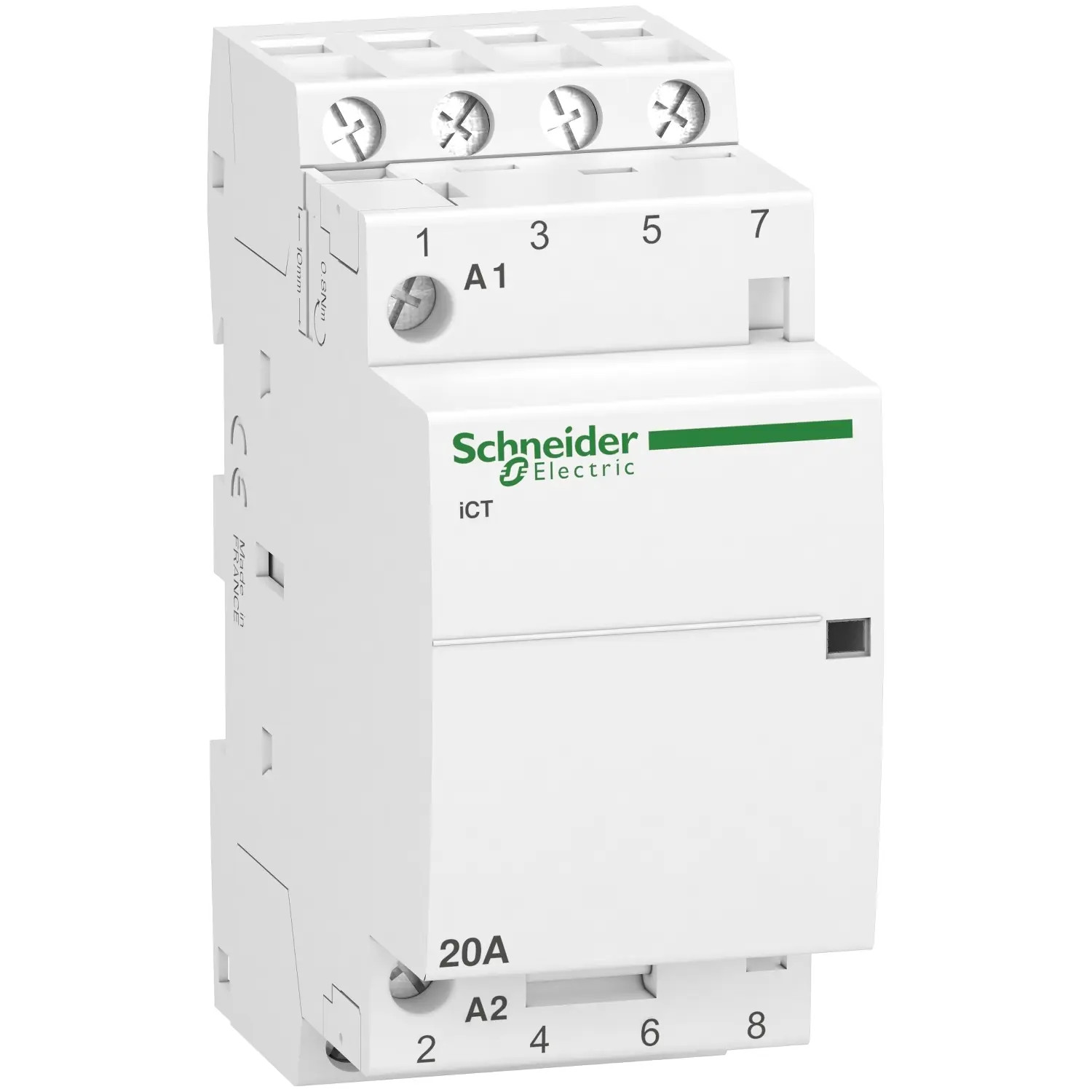

A9C22824 - Contacteur Schneider 20A tétrapolaire 4NO - Bobine 220V - 2 modules - Acti9 iCT 20A
Contacteur 20A - 4P - 4NO - Bobine 220V - Schneider A9C22824
Ce contacteur 20A est équipé de 4 contacts à fermeture (4F ou 4NO normalement ouverts) : cela signifie que les contacts se ferment quand la bobine est alimentée en 220V et s'ouvrent lorsqu'elle n'est plus alimentée.
Le contacteur A9C22824 est piloté par une bobine 220V, l'élément le plus fragile sur un contacteur. Pour maximiser sa durée de vie, protégez-la avec un disjoncteur 2A Schneider. Ce n'est pas obligatoire selon la norme NF C 15-100, mais systématique chez les électricien : c'est ce qui fait qu'on câble une fois et qu'on est tranquille pour 20 ans.
En cas de doute sur la référence ou le câblage de ce contacteur, appelez-nous au 02 96 84 70 20.
Les points clés du contacteur Schneider A9C22824
💪 Fabriqué en France : Un produit de qualité qui soutient l'emploi en France.
📏 Encombrement : occupe 2 modules sur le rail DIN de votre tableau électrique.
⚡ Calibre 20A : ne peut pas commuter plus de 20A en charge résistive (AC-7a), ni plus de 6,4A en charge inductive pour les petits moteurs (AC-7b).
🔌 Bobine 220V : devant être alimentée exclusivement en 220V (alternatif) et protégée par un disjoncteur 2A.
🔓 Contacts 4NO : normalement ouvert (ouvert au repos).
🔗 Auxiliarisable : ce contacteur peut être accouplé à un contact auxiliaire comme le A9C15914 ou le A9C15419.
Fiche technique
- Type de produit
- Contacteur de puissance | Contacteur modulaire | Contacteur triphasé
- Gamme
- Acti9
- Famille
- iCT
- Garantie
- 18 mois
- Pays de fabrication
- France
- Calibre
- 20A
- Encombrement (modules de 18mm)
- 2 modules
- Polarité
- 4P
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Type de connexion
- Bornes à vis
- Référence équivalente
- 1SAE231111R0640 | 412535 | A9C20834 | A9C22814 | A9C24834 | ESC425 | GC2540M5
- Catégorie d'emploi
- AC7a | AC7b
- Contacteur silencieux
- Non
- Intensité nominale AC-7a
- 20A
- Intensité nominale AC-7b
- 6,4A
- Référence de contacts auxiliaires compatibles
- A9C15419 | A9C15914 | A9C15915 | A9C15916 | A9C15920 | A9C15924 | A9C18308
- Technologie de la bobine
- Bobine électromécanique
- Tension de la bobine
- 220V
- Type de contact
- 4NO
- EAN-13
- 3606480097119
- MPN
- A9C22824
