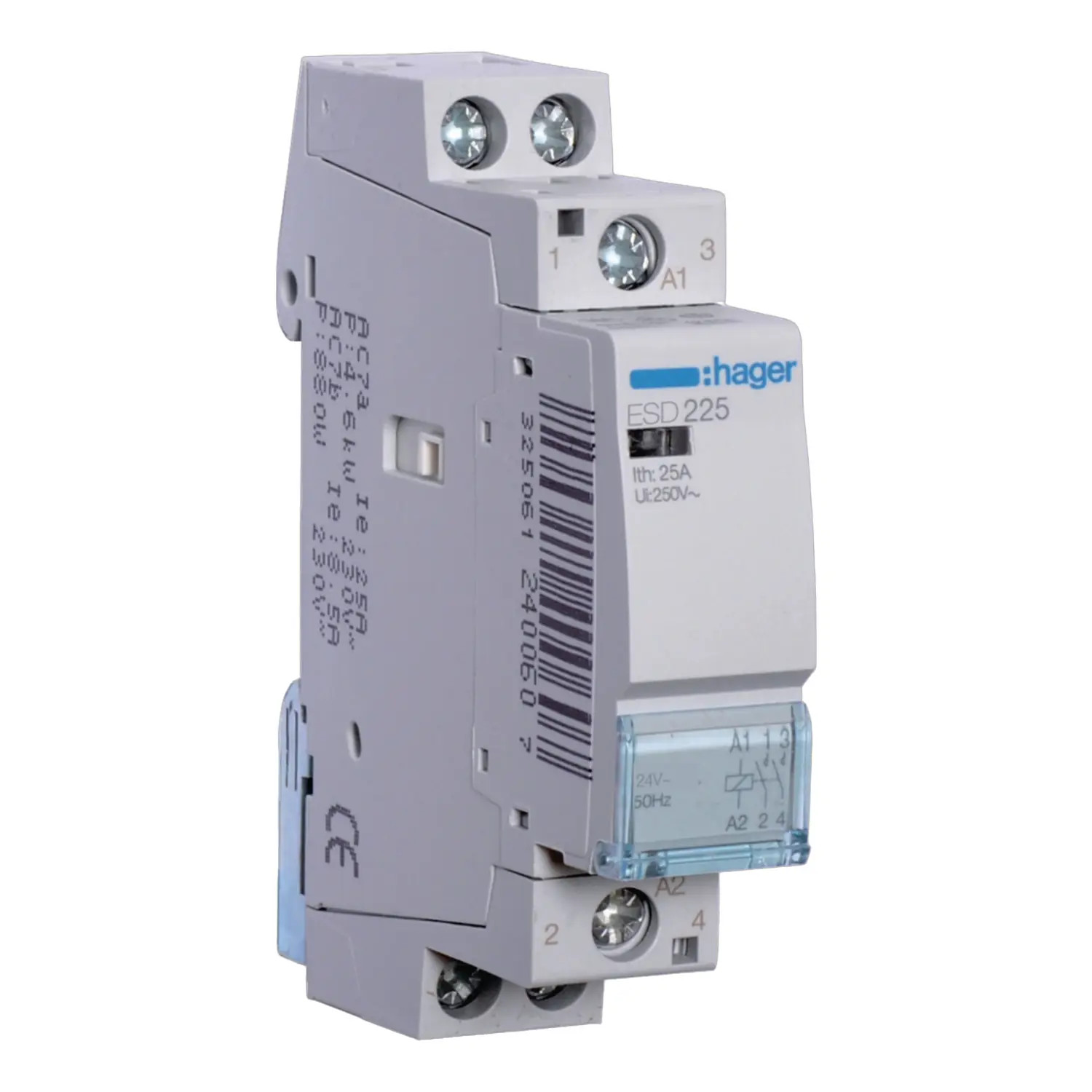

ESD225 - Contacteur Hager 25A bipolaire - Contacts 2NO - Bobine 24V AC - 1 module - Bornes à vis
Contacteur 25A - 2P - 2NO - Bobine 24V AC - Hager ESD225
Ce contacteur 25A est équipé de 2 contacts à fermeture (2F ou 2NO normalement ouverts) : cela signifie que les contacts se ferment quand la bobine est alimentée en 24V AC et s'ouvrent lorsqu'elle n'est plus alimentée.
Le contacteur ESD225 est piloté par une bobine 24V AC, alimentée par un transformateur. Inutile d'ajouter un disjoncteur de protection spécifique pour la bobine : la protection se gère en amont, sur le primaire du transfo qu'on protège avec un disjoncteur courbe D. Cette protection unique sécurise à la fois le transformateur et la bobine 24V AC de votre contacteur Hager.
En cas de doute sur la référence ou le câblage de ce contacteur, appelez-nous au 02 96 84 70 20.
Les points clés du contacteur Hager ESD225
💪 Fabriqué en France : Un produit de qualité qui soutient l'emploi en France.
📏 Encombrement : occupe 1 module sur le rail DIN de votre tableau électrique.
⚡ Calibre 25A : ne peut pas commuter plus de 25A en charge résistive (AC-7a/AC-1), ni plus de 8,5A en charge inductive pour les petits moteurs (AC-7b/AC-3).
🔌 Bobine 24V AC : devant être alimentée exclusivement en 24V AC (alternatif) et protégée par un disjoncteur au primaire du transformateur.
🔓 Contacts 2NO : normalement ouvert (ouvert au repos).
🔗 Auxiliarisable : ce contacteur peut être accouplé au contact auxiliaire Hager ESC080
Fiche technique
- Type de produit
- Contacteur de puissance | Contacteur modulaire
- Gamme
- ESD
- Garantie
- 2 ans
- Pays de fabrication
- France
- Calibre
- 25A
- Encombrement (modules de 18mm)
- 1 module
- Polarité
- 2P
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Type de connexion
- Bornes à vis
- Référence équivalente
- 1SBE121111R0120 | A9C20132 | GC2520B5
- Catégorie d'emploi
- AC1 | AC3 | AC7a | AC7b
- Contacteur silencieux
- Non
- Durée de vie électrique (AC-1 ou AC-7a)
- 30,000 cycles
- Durée de vie électrique (AC-3 ou AC-7b)
- 30,000 cycles
- Intensité nominale AC-1
- 25A
- Intensité nominale AC-3
- 8,5A
- Intensité nominale AC-7a
- 25A
- Intensité nominale AC-7b
- 8,5A
- Référence de contacts auxiliaires compatibles
- ESC080
- Technologie de la bobine
- Bobine électromécanique
- Tension de la bobine
- 24V AC
- Type de contact
- 2NO
- EAN-13
- 3250612400584
- MPN
- ESD225
