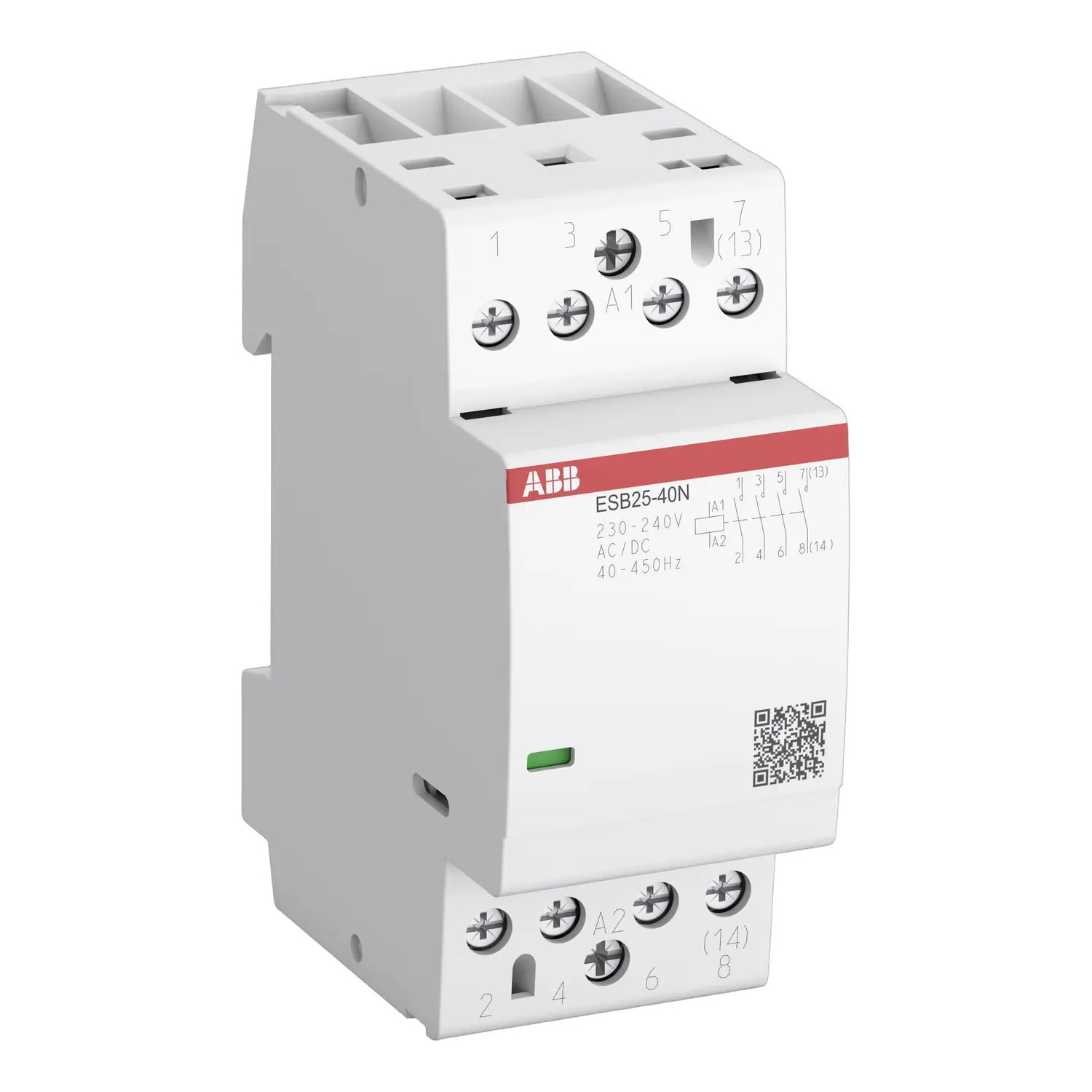

ESB25-40N-06 - Contacteur ABB 25A tétrapolaire 4NO - Silencieux - Bobine 220V AC/DC - 2 modules - 1SAE231111R0640
Contacteur silencieux 25A - 4P - 4NO - Bobine 220V AC/DC - ABB ESB25-40N-06
Ce contacteur 25A est équipé de 4 contacts à fermeture (4F ou 4NO normalement ouverts) : cela signifie que les contacts se ferment quand la bobine est alimentée en 220V AC/DC et s'ouvrent lorsqu'elle n'est plus alimentée.
Le contacteur 1SAE231111R0640 est piloté par une bobine 220V AC/DC, l'élément le plus fragile sur un contacteur. Pour maximiser sa durée de vie, protégez-la avec un disjoncteur 2A ABB. Ce n'est pas obligatoire selon la norme NF C 15-100, mais systématique chez les électricien : c'est ce qui fait qu'on câble une fois et qu'on est tranquille pour 20 ans.
En cas de doute sur la référence ou le câblage de ce contacteur, appelez-nous au 02 96 84 70 20.
L'essentiel du contacteur ABB ESB25-40N-06
💪 Fabriqué en Allemagne : Gage de qualité et d'une longue durée de vie.
📏 Encombrement : occupe 2 modules sur le rail DIN de votre tableau électrique.
⚡ Calibre 25A : ne peut pas commuter plus de 25A en charge résistive (AC-7a/AC-1), ni plus de 9A en charge inductive pour les petits moteurs (AC-7b/AC-3).
🔌 Bobine 220V AC/DC : devant être alimentée exclusivement en 220V AC/DC (alternatif) et protégée par un disjoncteur 2A.
🔓 Contacts 4NO : normalement ouvert (ouvert au repos).
🔗 Auxiliarisable : ce contacteur peut être accouplé à un contact auxiliaire comme le EH04-20N ou le EH04-11N.
🔇 Contacteur silencieux : fonctionnement 100% sans grésillement, parfait dans les tableaux proches des chambres, bureaux ou hôtels.
Fiche technique
- Type de produit
- Contacteur de puissance | Contacteur modulaire | Contacteur silencieux | Contacteur triphasé
- Gamme
- ESBN
- Famille
- ESB25
- Garantie
- 2 ans
- Pays de fabrication
- Allemagne
- Calibre
- 25A
- Encombrement (modules de 18mm)
- 2 modules
- Polarité
- 4P
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Type de connexion
- Bornes à vis
- Référence équivalente
- 412535 | A9C20834 | A9C22824 | A9C24834 | ESC425 | GC2540M5
- Catégorie d'emploi
- AC1 | AC3 | AC7a | AC7b
- Contacteur silencieux
- Oui
- Durée de vie électrique (AC-1 ou AC-7a)
- 130,000 cycles
- Durée de vie électrique (AC-3 ou AC-7b)
- 500,000 cycles
- Intensité nominale AC-1
- 25A
- Intensité nominale AC-3
- 9A
- Intensité nominale AC-7a
- 25A
- Intensité nominale AC-7b
- 9A
- Référence de contacts auxiliaires compatibles
- EH04-11N | EH04-20N
- Technologie de la bobine
- Bobine électronique
- Tension de la bobine
- 220V | 220V DC
- Type de contact
- 4NO
- EAN-13
- 4013614517952
- MPN
- 1SAE231111R0640
