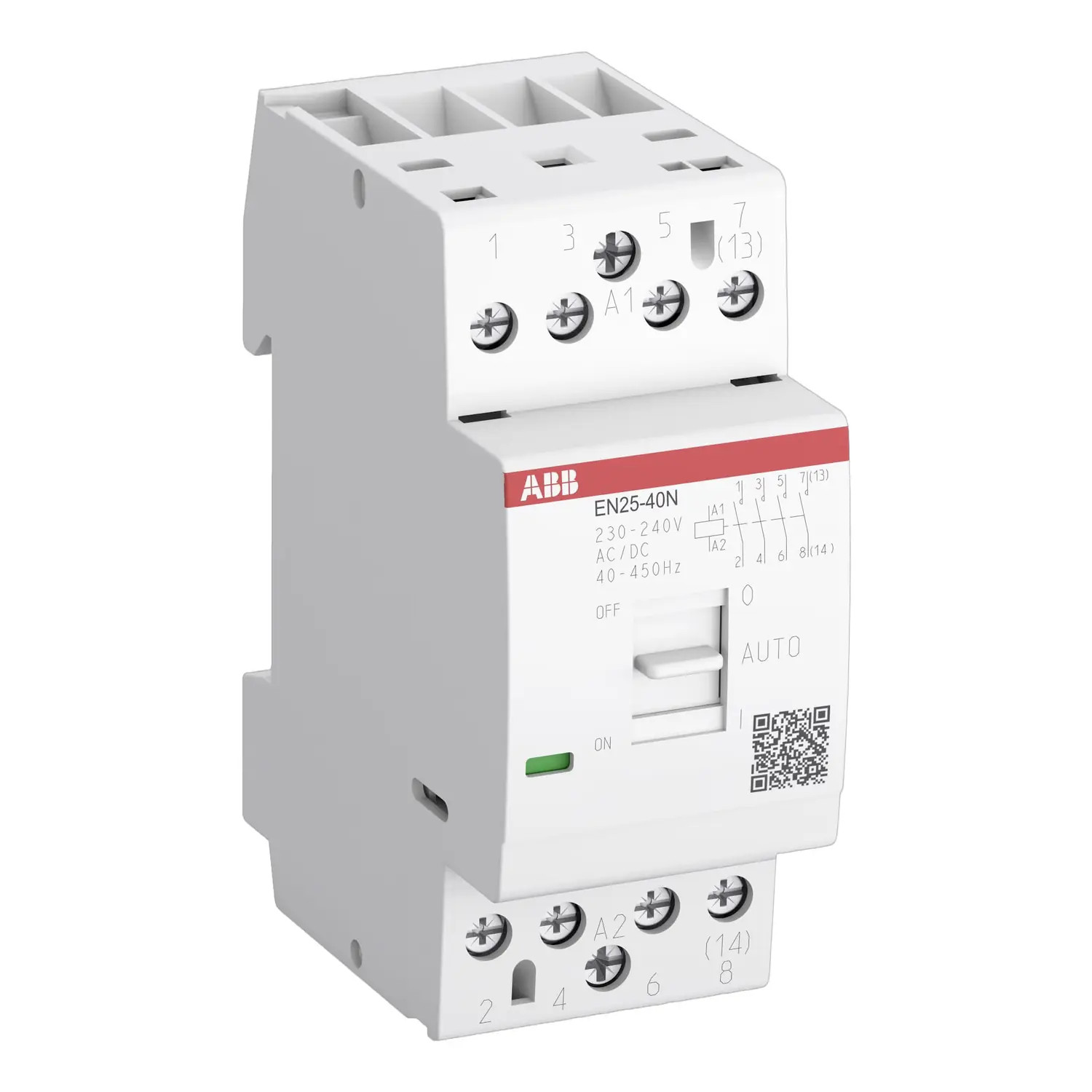

EN25-40N-06 - Contacteur jour nuit triphasé + neutre ABB silencieux ESBN 25A 4NO 230-240VAC/DC - HD451824 - 1SAE232111R0640
Contacteur chauffe eau triphasé 4NO 25A - Silencieux - ABB EN25-40N-06
Ce contacteur jour nuit ABB est conçu pour piloter un chauffe-eau triphasé en heures creuses. Le principe est simple : le compteur Linky envoie un signal sur la bobine pendant les heures creuses, le contacteur se ferme et votre chauffe-eau chauffe. Fin des heures creuses, le contacteur s'ouvre et le chauffe-eau s'arrête. Résultat : vous ne chauffez l'eau que quand l'électricité est la moins chère.
Le gros plus de ce modèle : sa bobine électronique silencieuse. Si votre tableau est proche des chambres, c'est ce contacteur qu'il vous faut.
Le ABB EN25-40N-06 est équipé de 4 contacts à fermeture (4NO normalement ouvert). Sa bobine 220V AC/DC se raccorde directement sur la sortie heures creuses du Linky (bornes C1/C2). Il dispose d'une manette marche forcée pour forcer la chauffe quand vous avez besoin d'eau chaude rapidement.
Si vous ne pouvez pas vous raccorder au Linky, vous pouvez utiliser une horloge pour alimenter la bobine du contacteur JN aux horaires de votre choix.
Pour une installation dans les règles de l'art, prévoir un disjoncteur tétrapolaire 20A maximum pour protéger le chauffe-eau et un disjoncteur 2A ABB pour protéger la bobine. Ce n'est pas imposé par la NF C 15-100 pour le 2A, mais c'est systématique chez les pros : c'est ce qui fait qu'on câble une fois et qu'on est tranquille pour 20 ans.
En cas de doute sur le câblage, appelez-nous au 02 96 84 70 20.
L'essentiel du contacteur JN ABB EN25-40N-06
🔇 Contacteur silencieux : bobine électronique.
📏 Encombrement : 2 modules sur rail DIN standard.
⚡ Calibre 25A : compatible avec la majorité des chauffe-eau triphasé.
🔌 Bobine 220V AC/DC : se raccorde sur le disjoncteur 2A et la sortie heures creuses du Linky.
✅ Commande manuelle 3 positions : AUTO / Marche forcée / Arrêt forcé.
🔗 Auxiliarisable : ce contacteur peut être accouplé à un contact auxiliaire comme le EH04-20N ou le EH04-11N.
Fiche technique
- Type de produit
- Contacteur jour nuit | Contacteur modulaire | Contacteur silencieux | Contacteur triphasé | Contacteur à commande manuelle
- Gamme
- EN
- Garantie
- 2 ans
- Pays de fabrication
- Allemagne
- Calibre
- 25A
- Encombrement (modules de 18mm)
- 2 modules
- Polarité
- 4P
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Type de connexion
- Bornes à vis
- Référence équivalente
- 1SAE232111R0630 | 412502 | 412551 | 412561 | A9C21833 | A9C21834 | ERC325 | ERC425 | ERC425S | ETC325 | ETC325S | ETC425 | ETC425S
- Catégorie d'emploi
- AC1 | AC3 | AC7a | AC7b
- Contacteur silencieux
- Oui
- Durée de vie électrique (AC-1 ou AC-7a)
- 130,000 cycles
- Durée de vie électrique (AC-3 ou AC-7b)
- 500,000 cycles
- Intensité nominale AC-1
- 25A
- Intensité nominale AC-3
- 9A
- Intensité nominale AC-7a
- 25A
- Intensité nominale AC-7b
- 9A
- Référence de contacts auxiliaires compatibles
- EH04-11N | EH04-20N
- Technologie de la bobine
- Bobine électronique
- Tension de la bobine
- 220V | 220V DC
- Type de contact
- 4NO
- EAN-13
- 4013614518249
- MPN
- 1SAE232111R0640
