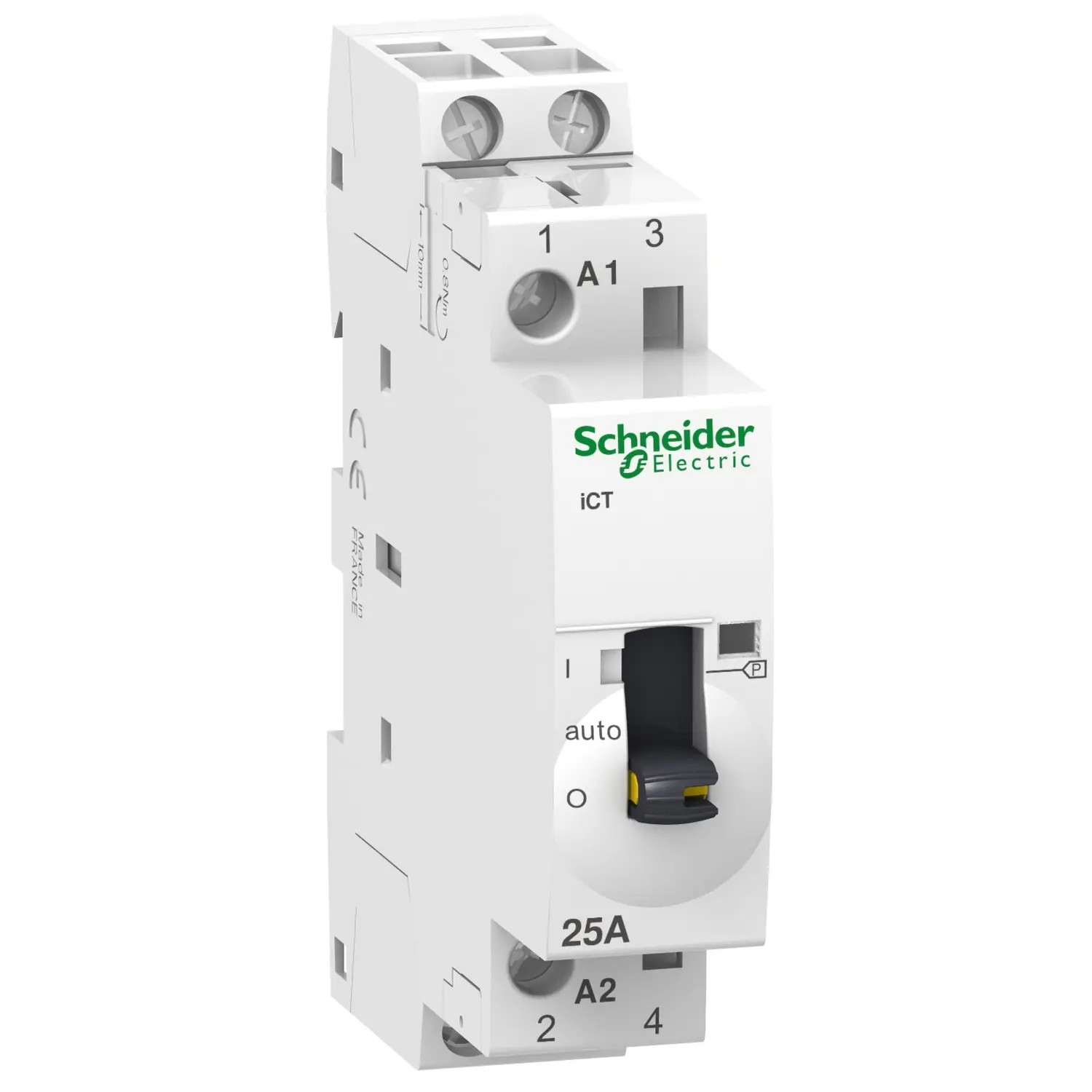

A9C21132 - Contacteur chauffe eau Schneider 25A - 2NO - 24V AC - avec commande manuelle - Acti9 iCT
Contacteur jour nuit 25A 2NO pour chauffe eau monophasé - Schneider A9C21132
Ce contacteur 25A est équipé de 2 contacts à fermeture (2F ou 2NO normalement ouverts) : cela signifie que les contacts se ferment quand la bobine est alimentée en 24V AC et s'ouvrent lorsqu'elle n'est plus alimentée.
Le contacteur A9C21132 est piloté par une bobine 24V AC, alimentée par un transformateur. Inutile d'ajouter un disjoncteur de protection spécifique pour la bobine : la protection se gère en amont, sur le primaire du transfo qu'on protège avec un disjoncteur courbe D. Cette protection unique sécurise à la fois le transformateur et la bobine 24V AC de votre contacteur Schneider.
En cas de doute sur le câblage, appelez-nous au 02 96 84 70 20.
L'essentiel du contacteur 24V Schneider A9C21132
💪 Fabriqué en France : Un produit de qualité qui soutient l'emploi en France.
📏 Encombrement : 1 module sur rail DIN standard.
⚡ Calibre 25A : ne peut pas commuter plus de en charge résistive (AC-7a/AC-1), ni plus de en charge inductive pour les petits moteurs (AC-7b/AC-3).
🔌 Bobine 24V AC : devant être alimentée exclusivement en 24V AC (alternatif) et protégée par un disjoncteur au primaire du transformateur.
✅ Commande manuelle 3 positions : AUTO / Marche forcée / Arrêt forcé.
🔗 Auxiliarisable : ce contacteur peut être accouplé à un contact auxiliaire comme le A9C15914 ou le A9C15419.
Fiche technique
- Type de produit
- Contacteur jour nuit | Contacteur modulaire | Contacteur à commande manuelle
- Gamme
- Acti9
- Famille
- iCT
- Garantie
- 18 mois
- Certification
- Certifié NF
- Pays de fabrication
- France
- Calibre
- 25A
- Encombrement (modules de 18mm)
- 1 module
- Polarité
- 2P
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Type de connexion
- Bornes à vis
- Référence équivalente
- 1SBE122111R0120 | 412514
- Catégorie d'emploi
- AC7a | AC7b
- Contacteur silencieux
- Non
- Intensité nominale AC-7a
- 25A
- Intensité nominale AC-7b
- 8,5A
- Référence de contacts auxiliaires compatibles
- A9C15419 | A9C15914 | A9C15915 | A9C15916 | A9C15920 | A9C15924 | A9C18308
- Technologie de la bobine
- Bobine électromécanique
- Tension de la bobine
- 24V AC
- Type de contact
- 2NO
- EAN-13
- 3606480375217
- MPN
- A9C21132
