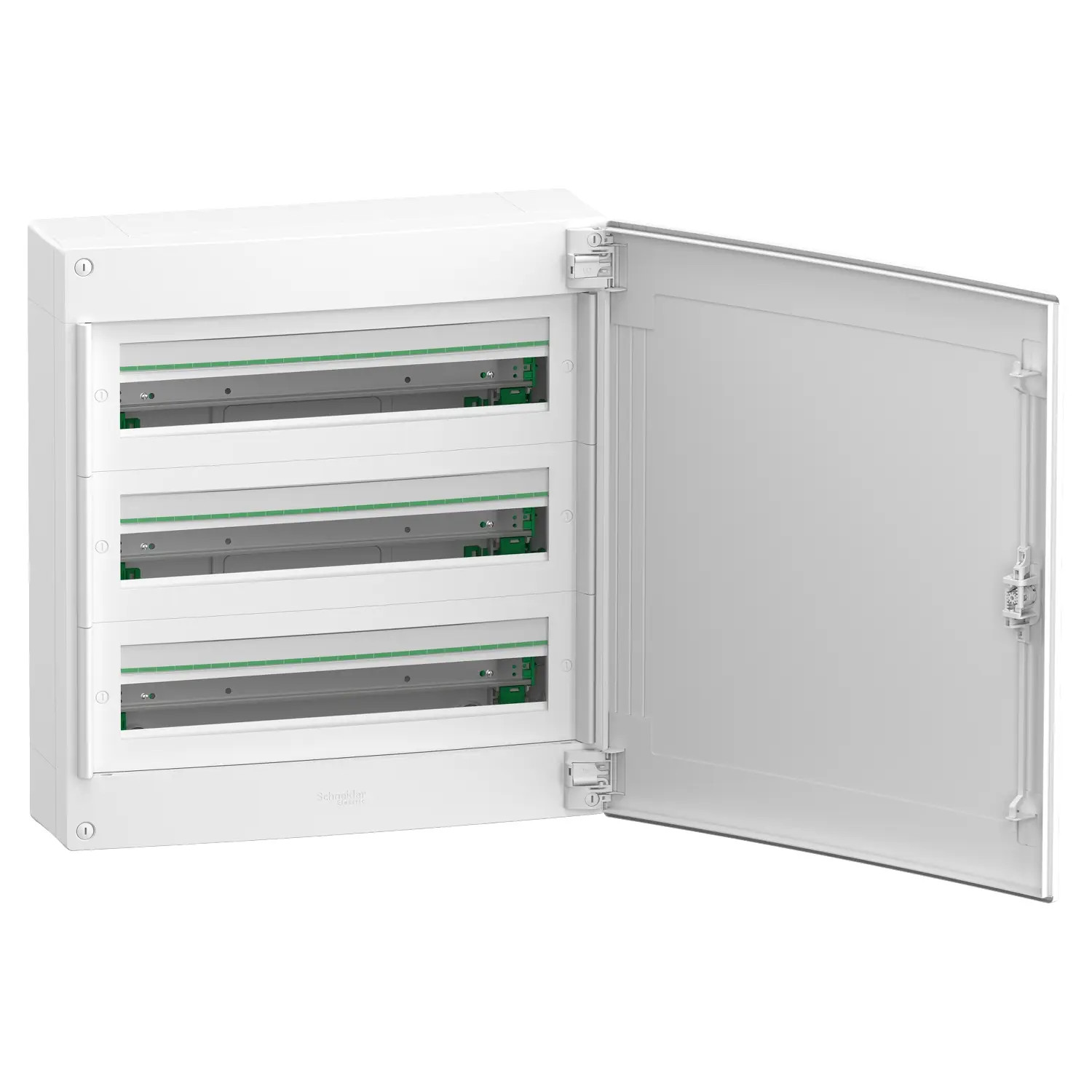

LVSXQ324 Tableau tertiaire PrismaSet XS plastique saillie 3 rangées 24 modules - COMPLET AVEC PORTE et accessoires
Armoire tertiaire 3x24 modules Schneider livrée avec porte et accessoires
Le PrismaSet XS, c'est le coffret qu'on recommande les yeux fermés pour le tertiaire. Schneider a mis le paquet sur cette gamme PRO: rail DIN ajustable en profondeur pour loger des NGN125 ou des petits NSX, quatre côtés démontables pour câbler sans se battre avec le coffret et faciliter la découpe des entrées de câbles, plastrons démontables, et une gamme d'accessoires qui couvre à peu près tous les cas de figure. C'est du sérieux.
Et niveau solidité, il assure : sa résistance aux chocs IK09 le place au-dessus des gammes Resi9, Easy9, Mini Pragma et XL3 Legrand. Et comme si ça ne suffisait pas : il est livré complet avec sa porte pleine, coffret + porte en une seule référence, prêt à poser.
Ce tableau électrique tertiaire SCHLVSXQ324 LVSXQ324 3x24 de 3 rangées de dimensions HxLxP 600x550x168mm est compatible avec tous les accessoires PrismaSeT XS ci dessous ⬇️
Pensé pour s'adapter à toutes les situations, le coffret LVSXQ324 Schneider est 100% réversible, cela signifie que sa porte peut s'ouvrir par la droite ou par la gauche.
L'essentiel sur l'armoire Schneider LVSXQ324
✅ Livré avec bornier de terre Auto + vis (extensible avec ref LGYT1E14 ou LGYT1E24)
🔧 Entraxe de rail DIN ajustable 125, 150 ou 175mm pour faciliter le câblage
↕️ Rail DIN ajustable en profondeur pour l'appareillage industriel (GV2, DPX3, NSX)

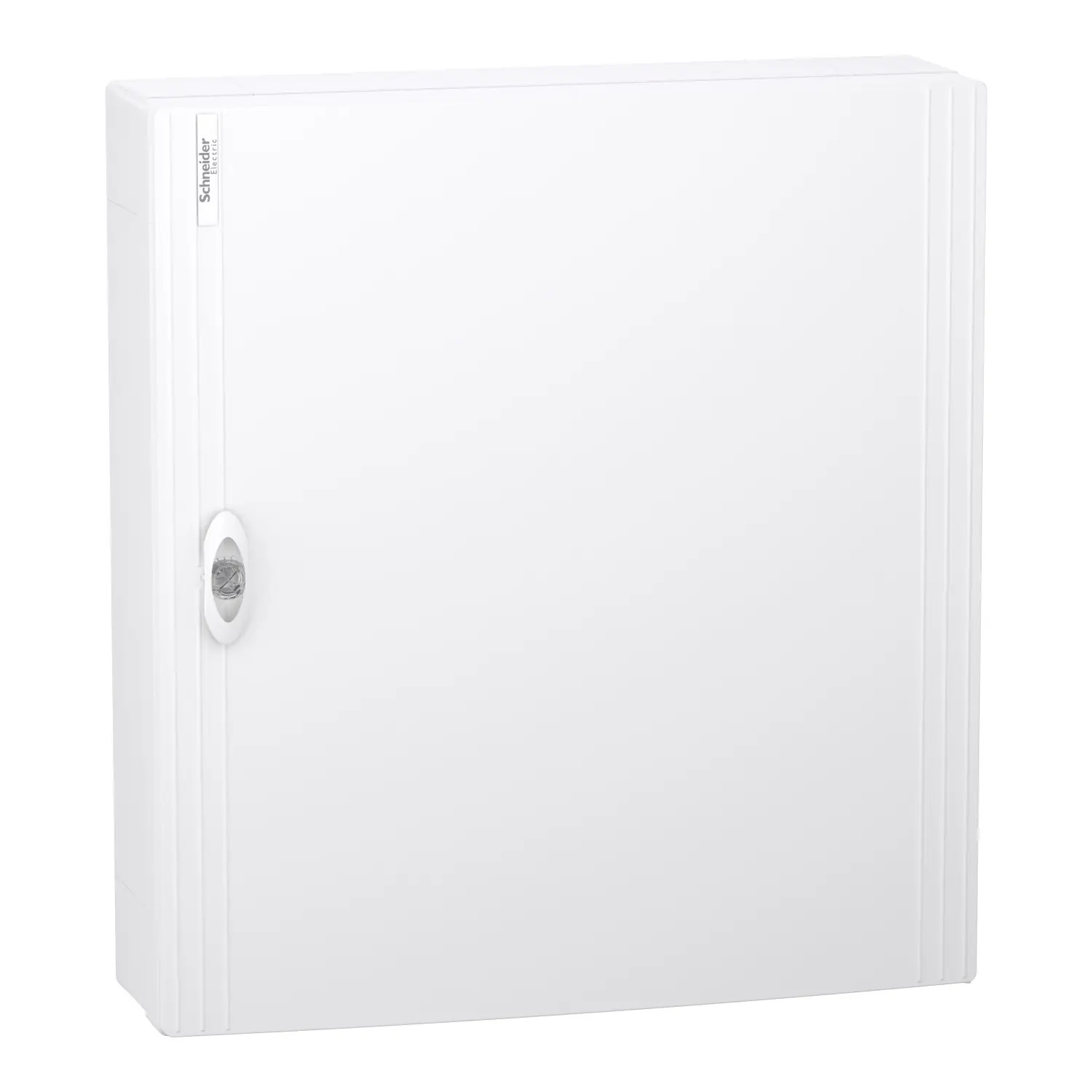

📦 Livré avec porte pleine: coffret + porte en une seule référence.
🔐 Livré avec fermeture standard, pour un verrouillage à clé prévoir la serrure Schneider LVSXS2 voir ci-dessous ⬇️

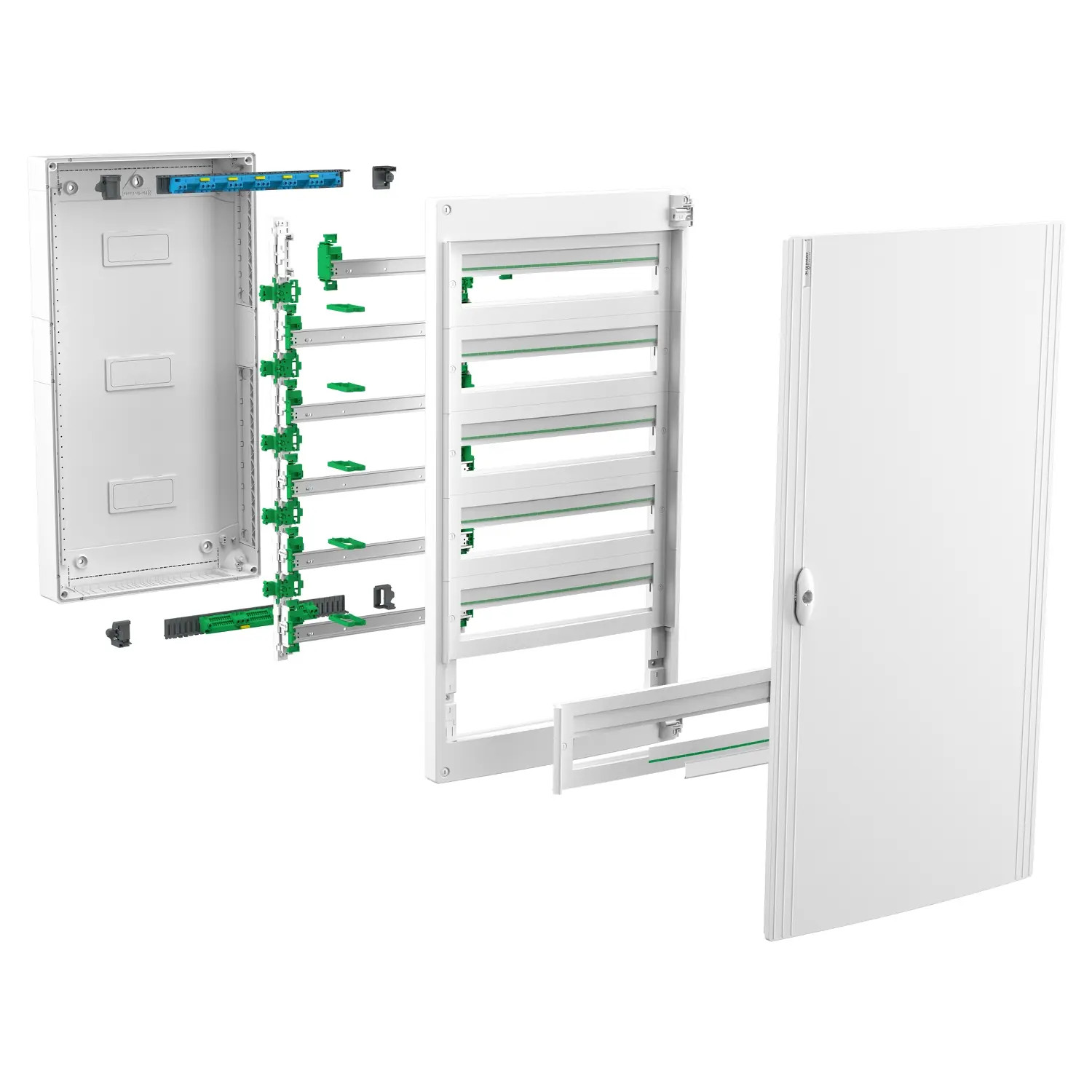

↕️↔️ 4 cotés démontables, pour vous laisser un maximum de liberté de mouvement lors du câblage.
🪛 Plastrons démontables et remplaçables par une platine tarif bleu.
Fiche technique
- Type de produit
- Armoire électrique tertiaire | Tableau électrique 24 modules | Tableau électrique tertiaire
- Gamme
- PrismaSet
- Famille
- PrismaSet XS
- Garantie
- 18 mois
- Étanchéité
- IP40
- Nombre de rangées
- 3 rangées
- Nombre de modules par rangées
- 24 modules
- Capacité modulaire totale
- 72 modules
- Matière
- Plastique
- Bornier de terre fourni
- Oui
- Charnières remplaçables
- Nous consulter
- Classe d'isolation
- Classe 2
- Couleur
- Blanc (RAL9003)
- Mise à la terre
- Mise à la terre du coffret inutile (coffret plastique classe 2)
- Montage mural ou au sol
- Mural
- Montage saillie ou encastré
- Saillie (apparent)
- Nombre de porte
- 1 porte
- Nombre de serrure
- 1 serrure (sans clé, option serrure à clé ref LVSXS2)
- Option serrure à clé
- Oui (à commander en plus ref LVSXS2)
- Porte remplaçable
- Oui
- Rail din
- Oui
- Résistance aux chocs
- IK09 (avec porte fermée)
- Sens d'ouverture de la porte
- Droite ou gauche
- Type d'entrée de câble
- Entrées de câbles amovibles et découpable ou perçable facilement
- Type de peinture
- Teinté dans la masse
- Type de porte
- Porte pleine
- Type de serrure
- Fermeture standard
- Température de fonctionnement
- -25°C à +60°C
- Référence équivalente
- 1CO3R24S | 1CO3R24SPL | 020003 | 401803 | LVSXT324
- Résistance au feu
- 650°C
- Chassis rail DIN extractible
- Oui
- Entraxe entre rangées
- 125mm | 150mm | 175mm
- Hauteur (mm)
- 600
- Largeur (mm)
- 550
- Matière de la porte
- Plastique
- Nombres d'obturateurs inclus
- 1 bande d'obturateur
- Profondeur (mm)
- 168
- Rail DIN ajustable en profondeur
- Oui
- Référence d'obutateur compatibles
- LVSXF4 ou R9H13387
- Type de bornier de terre
- Bornier auto + vis
- Utilisation
- Tertiaire
- Rail DIN déclipsable
- Oui
- EAN-13
- 3606481073044
- MPN
- LVSXQ324
