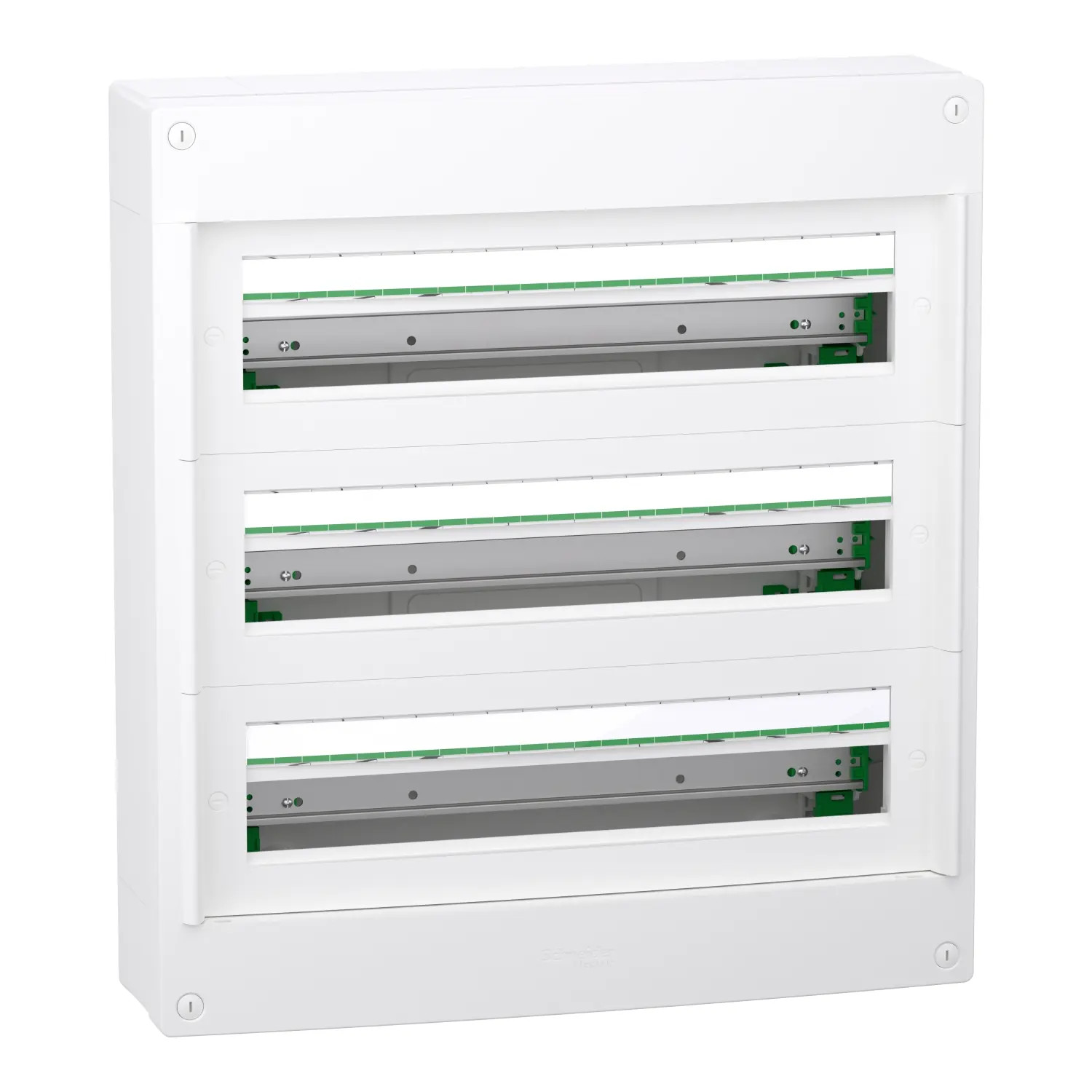

LVSXT324 Schneider - Coffret PrismaSet XS saillie 3 rangées 24 modules - Plastique - SANS PORTE
Coffret tertiaire 3x24 modules Schneider PrismaSet XS sans porte
Le PrismaSet XS, c'est le coffret qu'on recommande les yeux fermés pour le tertiaire. Schneider a mis le paquet sur cette gamme PRO: rail DIN ajustable en profondeur pour loger des NGN125 ou des petits NSX, quatre côtés démontables pour câbler sans se battre avec le coffret et faciliter la découpe des entrées de câbles, plastrons démontables, et une gamme d'accessoires qui couvre à peu près tous les cas de figure. C'est du sérieux.
Et niveau solidité, il assure : sa résistance aux chocs IK09 le place au-dessus des gammes Resi9, Easy9, Mini Pragma et XL3 Legrand. Et comme si ça ne suffisait pas : il est livré sans porte (porte disponible en option), prêt à poser.
Ce tableau électrique tertiaire SCHLVSXT324 LVSXT324 3x24 de 3 rangées de dimensions HxLxP 600x550x148mm est compatible avec tous les accessoires PrismaSeT XS ci dessous ⬇️
💡 Bon à savoir : cette référence est livrée sans porte (IP30). Si vous avez besoin d'une porte, ne la commandez pas séparément, la référence LVSXQ324 inclut le coffret + la porte pour à peine plus cher, le choix est vite fait.
Ce qu'on retient du tableau Schneider LVSXT324
✅ Livré avec bornier de terre Auto + vis (extensible avec ref LGYT1E14 ou LGYT1E24)
🔧 Entraxe de rail DIN ajustable 125, 150 ou 175mm pour faciliter le câblage
↕️ Rail DIN ajustable en profondeur pour l'appareillage industriel (GV2, DPX3, NSX)
🚪 Porte vendue séparément voir coffret avec porte incluse ref LVSXQ324
🔐 Serrure à clé disponible en option ref Schneider LVSXS2 (porte requise) voir ci-dessous ⬇️

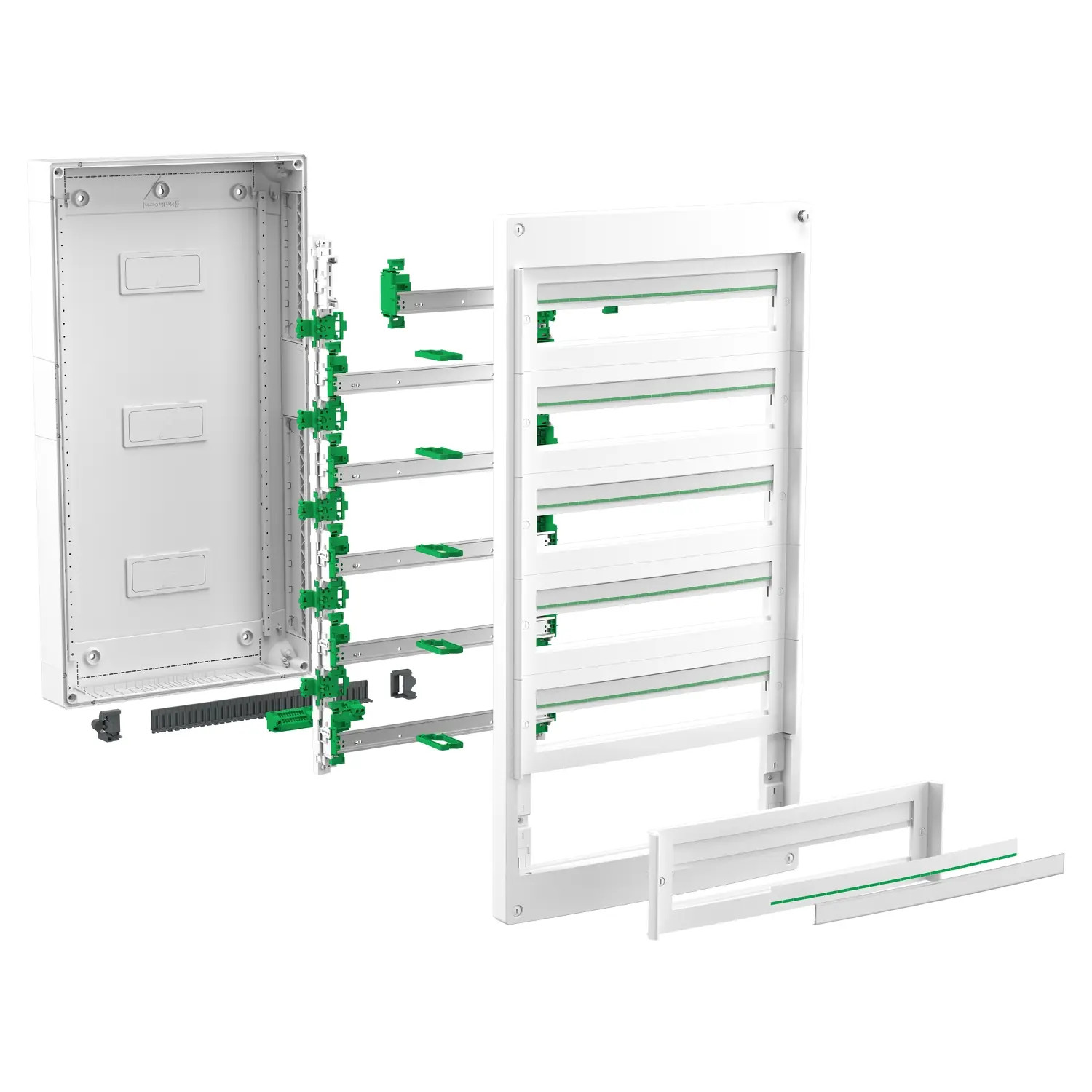

↕️↔️ 4 cotés démontables, pour vous laisser un maximum de liberté de mouvement lors du câblage.
🪛 Plastrons démontables et remplaçables par une platine tarif bleu.
Fiche technique
- Type de produit
- Armoire électrique tertiaire | Tableau électrique 24 modules | Tableau électrique tertiaire
- Gamme
- PrismaSet
- Famille
- PrismaSet XS
- Garantie
- 18 mois
- Étanchéité
- IP30 (IP40 avec porte)
- Nombre de rangées
- 3 rangées
- Nombre de modules par rangées
- 24 modules
- Capacité modulaire totale
- 72 modules
- Matière
- Plastique
- Bornier de terre fourni
- Oui
- Charnières remplaçables
- Nous consulter
- Classe d'isolation
- Classe 2
- Couleur
- Blanc (RAL9003)
- Mise à la terre
- Mise à la terre du coffret inutile (coffret plastique classe 2)
- Montage mural ou au sol
- Mural
- Montage saillie ou encastré
- Saillie (apparent)
- Nombre de porte
- Porte disponible en option (LVSXDT324 ou LVSXDP324)
- Nombre de serrure
- Sans serrure (option serrure à clé ref LVSXS2)
- Option serrure à clé
- Oui (à commander en plus ref LVSXS2)
- Porte remplaçable
- Oui
- Rail din
- Oui
- Résistance aux chocs
- IK08 (IK09 avec porte)
- Sens d'ouverture de la porte
- Droite ou gauche
- Type d'entrée de câble
- Entrées de câbles amovibles et découpable ou perçable facilement
- Type de peinture
- Teinté dans la masse
- Type de porte
- Porte vendue séparément (ou coffret avec porte incluse ref LVSXQ324)
- Type de serrure
- Sans serrure (option serrure à clé ref LVSXS2)
- Température de fonctionnement
- -25°C à +60°C
- Référence équivalente
- 1CO3R24S | 1CO3R24SPL | 020003 | 401803 | LVSXQ324
- Résistance au feu
- 750°C
- Chassis rail DIN extractible
- Oui
- Entraxe entre rangées
- 125mm | 150mm | 175mm
- Hauteur (mm)
- 600
- Largeur (mm)
- 550
- Matière de la porte
- Plastique
- Nombres d'obturateurs inclus
- 1 bande d'obturateur
- Profondeur (mm)
- 148
- Rail DIN ajustable en profondeur
- Oui
- Référence d'obutateur compatibles
- LVSXF4 ou R9H13387
- Type de bornier de terre
- Bornier auto + vis
- Utilisation
- Tertiaire
- Rail DIN déclipsable
- Oui
- EAN-13
- 3606481072993
- MPN
- LVSXT324
