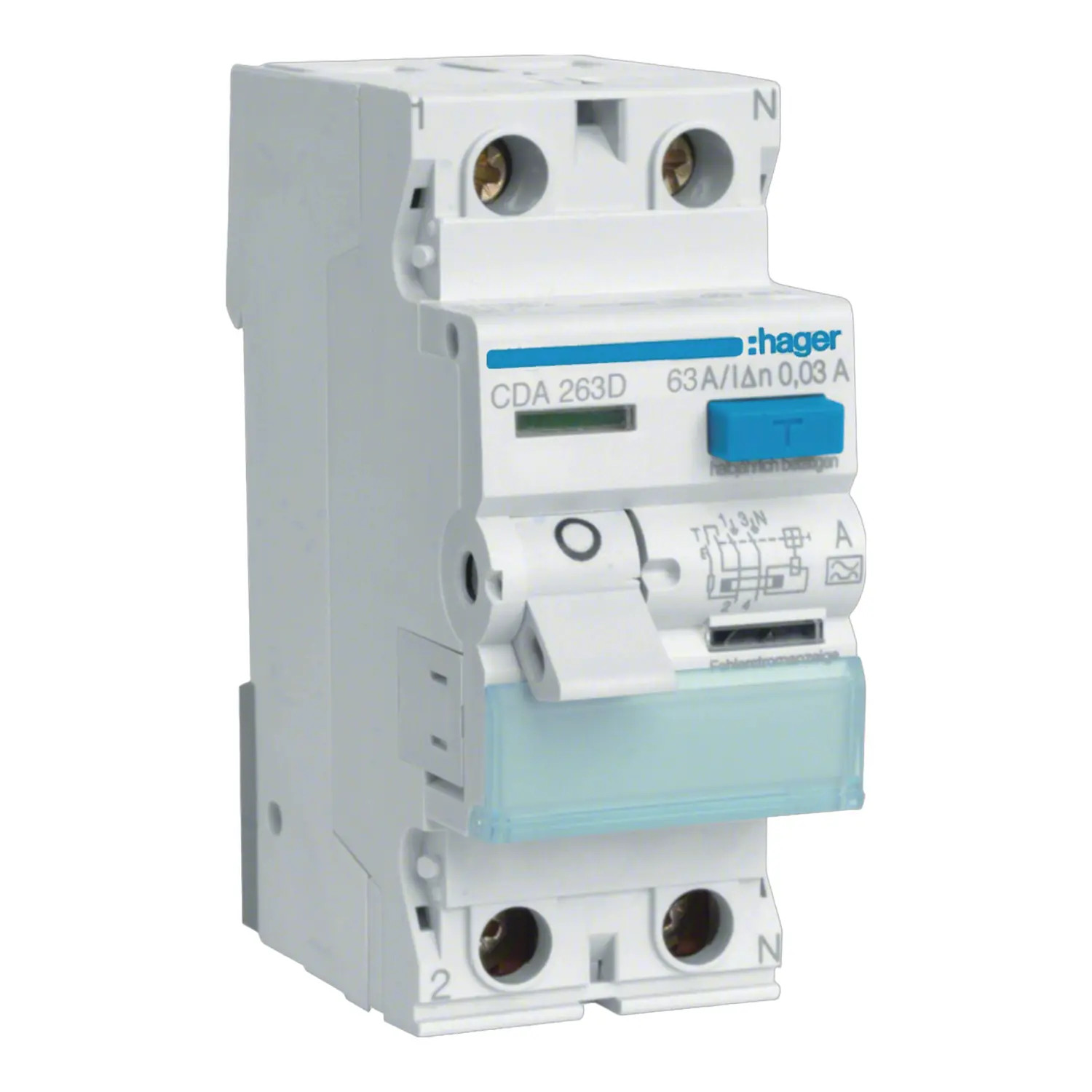

CDA263D Hager - Interrupteur différentiel bipolaire 2P 63A 30mA Type A - Bornes à vis alignées - Auxiliarisable
Interrupteur différentiel mono Hager 63A 30mA type A
Cet interrupteur différentiel Hager CDA263D type A peut être alimenté par le haut ou par le bas.
Sur le CDA263D nous vous recommandons l'alimentation par le haut, pour cela il faudra faire une bretelle entre les bornes basses de l'inter diff et vos disjoncteurs peignés.
Pour effectuer ce branchement on vous conseille de prévoir deux cordons de repiquages 16mm², un peigne de phase KB163P, un peigne de neutre KB163N et 2 bornes de raccordement Hager KF83A.
En cas de doute, appelez nous au 02 96 84 70 20, on vous aiguillera.
Les points clés de l'inter diff Hager CDA263D
⭐Fabriqué en France: Un produit de qualité qui soutient l'emploi local.
🛡️Type A: Comme un type AC en plus sécurisé, il détecte en plus les fuites de courants continus pulsés.
👤🏠 Sensibilité 30mA: Conforme à la norme NF-C-15-100 pour un usage résidentiel.
⬆️/⬇️ Arrivée par le haut ou par le bas: En cas d'alimentation par le bas, étiquette de signalisation obligatoire.
⚠️Neutre à droite: 100% compatible NF-C-15-100 si le fil neutre est bleu.
🔗 Auxiliarisable: Ce différentiel peut recevoir un contact auxiliaire ou une bobine MX via la ref Hager CZ001.
⚡ Calibre 63A: À raccorder avec du fil souple 16mm²
Fiche technique
- Type de produit
- Interrupteur différentiel
- Garantie
- 2 ans
- Certification
- Certifié CE
- Pays de fabrication
- France
- Alignement des bornes
- Bornes alignées
- Calibre
- 63A
- Encombrement (modules de 18mm)
- 2 modules
- Polarité
- 2P
- Position du neutre
- Neutre à droite
- Possibilité d'ajouter des contacts auxiliaires
- Oui avec ref CZ001
- Tension nominale
- 230V
- Type de connexion
- Bornes à vis
- Type de fixation
- Rail DIN symétrique 35mm (standard)
- Référence équivalente
- 2CSF202101R1630 | 2CSF202102R1630 | 23563 | 23853 | 411556 | 411639 | A9R21263 | B10R2063-30-A | CDA765F | CDS765F | R9R35263
- Section de câble cuivre recommandé
- 16mm² minimum (nous contacter pour plus d'infos)
- Courant nominal de court circuit conditionnel Icn
- 6kA
- Différentiel immunisé
- Non (pour un différentiel super immunisé choisir un type A-SI, A HI, AP-R ou type F)
- Sens de branchement du différentiel
- Alimentation par le bas (prévoir étiquette jaune de signalisation type "homme foudroyé") | Alimentation par le haut
- Sensibilité
- 30mA
- Type de différentiel
- Type A
- Type de déclenchement
- Instantané
- EAN-13
- 3250611610052
- MPN
- CDA263D
