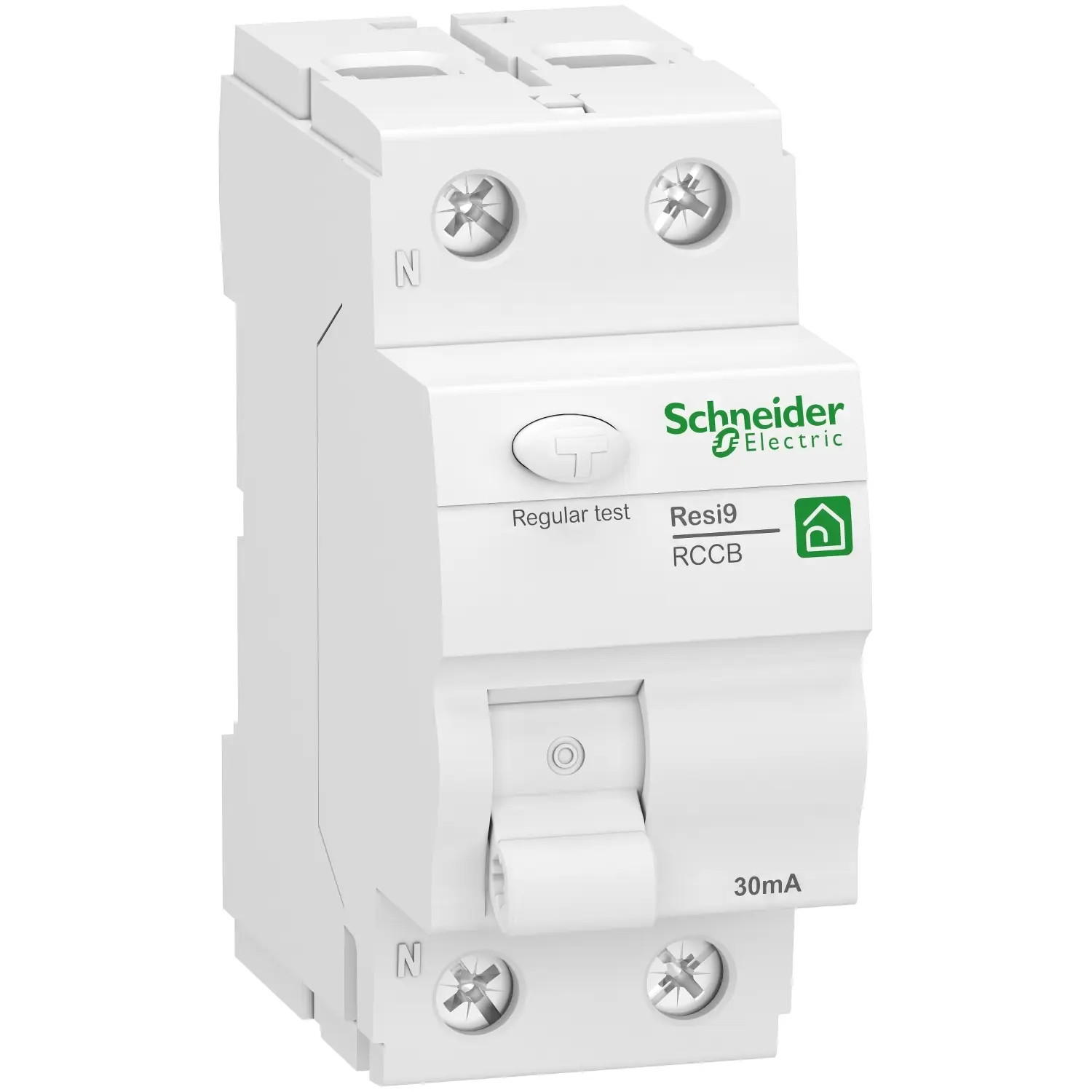

R9R22240 Schneider - Interrupteur différentiel Resi9 bipolaire 2P 40A 30mA type A - Bornes à vis alignée
Interrupteur différentiel 2P 40A 30mA type A Resi9
Cet interrupteur différentiel Schneider R9R22240 type A peut être alimenté par le haut ou par le bas.
Si vous alimentez par le haut, il faudra faire une bretelle entre les bornes basses de l'inter diff et vos disjoncteurs peignés.
Pour ce branchement on vous conseille de prévoir deux cordons de repiquages 10mm² et un peigne avec bornier intégré EurOhm 19096.
Si vous faites le branchement par le bas, pas besoin de cordon de repiquage, vous pouvez peigner directement vos disjoncteurs 1P+N (neutre à gauche) avec l'inter diff.
Pour cela, vous aurez besoin du peigne R9PXH213 (ou EurOhm 19070) et d'une étiquette de signalisation d'alimentation par le bas.
Le différentiel Schneider R9R22240 en bref:
⭐Fabriqué en Espagne dans les usines Schneider Electric.
🛡️Type A: Comme un type AC en plus sécurisé, il détecte en plus les fuites de courants continus pulsés.
👤🏠 Sensibilité 30mA: Conforme à la norme NF-C-15-100 pour un usage résidentiel.
⬆️/⬇️ Arrivée par le haut ou par le bas: En cas d'alimentation par le bas, étiquette de signalisation obligatoire.
❌ Non auxiliarisable: Ce différentiel ne peut pas recevoir de contact auxiliaire. Privilégier la ref A9R21240 ou A9R43640.
⚡ Calibre 40A: À raccorder avec du fil souple 10mm²
Fiche technique
- Type de produit
- Interrupteur différentiel
- Gamme
- Resi9
- Garantie
- 18 mois
- Certification
- Certifié CE
- Pays de fabrication
- Espagne
- Alignement des bornes
- Bornes alignées
- Calibre
- 40A
- Encombrement (modules de 18mm)
- 2 modules
- Polarité
- 2P
- Position du neutre
- Neutre à gauche
- Possibilité d'ajouter des contacts auxiliaires
- Non
- Tension nominale
- 230V
- Type de connexion
- Bornes à vis
- Type de fixation
- Rail DIN symétrique 35mm (standard)
- Référence équivalente
- 2CSF202101R1400 | 2CSF202162R1400 | 23540 | 23840 | 411638 | A9R43640 | B10R2040-30-A | CD240J | CDA240D | R9ERA240 | R9PRA240
- Section de câble cuivre recommandé
- 10mm² minimum (nous contacter pour plus d'infos)
- Courant nominal de court circuit conditionnel Icn
- 10kA
- Différentiel immunisé
- Non (pour un différentiel super immunisé choisir un type A-SI, A HI, AP-R ou type F)
- Sens de branchement du différentiel
- Alimentation par le bas (prévoir étiquette jaune de signalisation type "homme foudroyé") | Alimentation par le haut
- Sensibilité
- 30mA
- Type de différentiel
- Type A
- Type de déclenchement
- Instantané
- EAN-13
- 3606489596071
- MPN
- R9R22240
