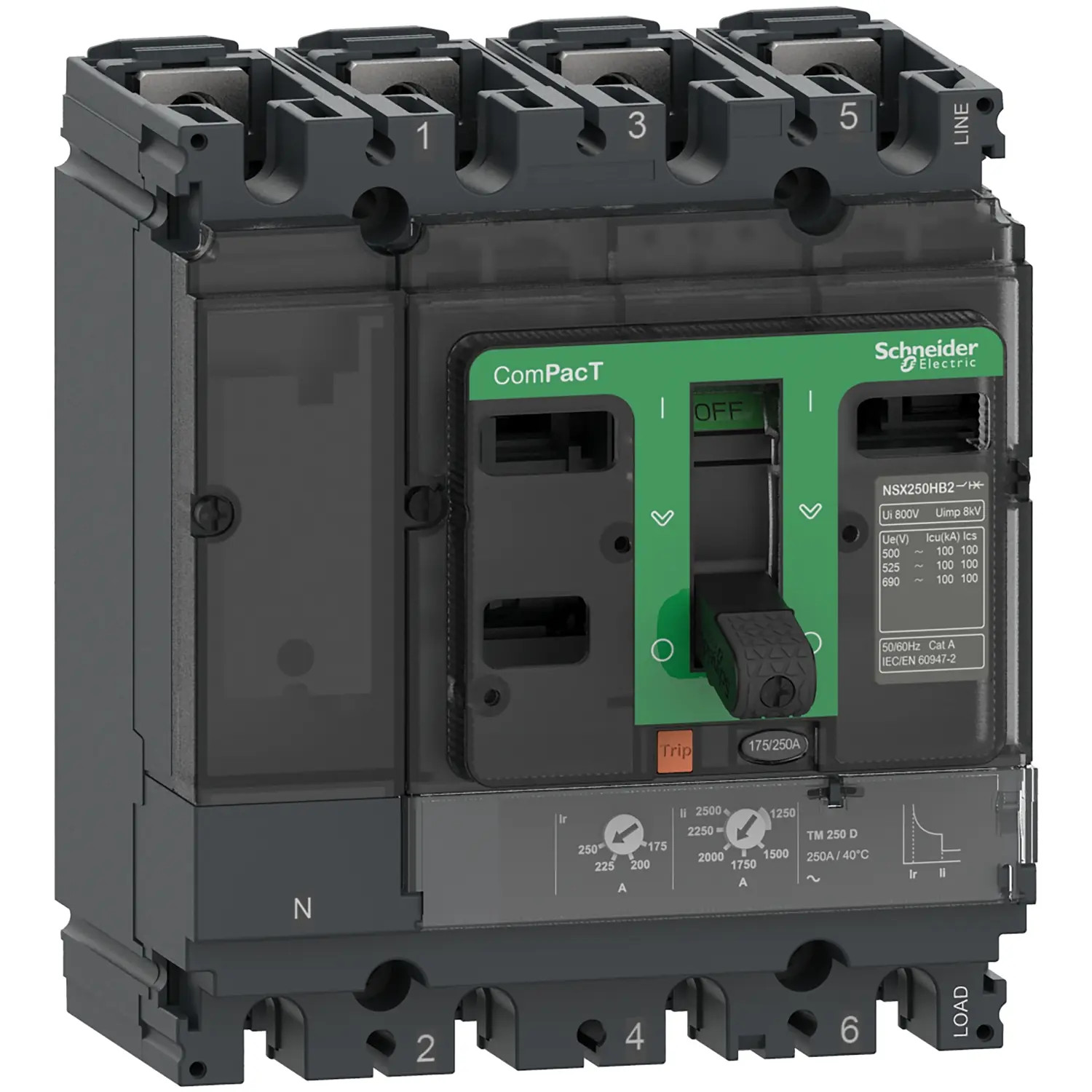

C16B4TM125 - Disjoncteur 125A Schneider 4P4D réglable de 88A à 125A - TM125d - 25kA - ComPact NSX160B - Vigi en option
NSX160B disjoncteur Schneider 125A 4P 25kA COMPLET avec déclencheur TM125d
Le C16B4TM125 Schneider, c'est un disjoncteur NSX160B 4P 25kA prêt à poser : bloc de coupure et déclencheur magnétothermique TM125d déjà assemblés. Il protège vos installations avec les fonctions LI et un thermique réglable de 88A à 125A sur 4 pôles (4P4D non configurable). Ce disjoncteur est livré sans différentiel, mais il peut être associé au bloc VigiPact NSX LV429489 disponible en accessoires.
Côté raccordement, le Schneider C16B4TM125 est conçu pour être installé avec des Cosses M8 (minimum) avec une languette de largeur 25mm maximum. Pour un raccordement direct par câble, les bornes à cage ref LV429228 (25 à 95mm²) ou LV429260 (120 à 185mm²) (vendues séparément) acceptent du câble cuivre ou aluminium de 25 à 185mm². Les cache-bornes sont disponibles ci dessous (modèles courts ou longs)⬇️.
💡 En cas d'indisponibilité de cette référence, vous pouvez composer vous-même ce disjoncteur NSX160B TM125d en associant le bloc de coupure ref C16B4 et le déclencheur ref C164TM125.
Si vous êtes un professionnel et que vous avez besoin de grandes quantités, appelez-nous au 02 96 84 70 20 ou demandez un devis pour une armoire complète.
Ce qu'il faut retenir du disjoncteur Schneider C16B4TM125 :
🎚️ Réglable de 88A à 125A, pouvoir de coupure 25kA à 415V.
⚡ Déclencheur magnétothermique TM125d: protections LI.
🔌 Polarité 4P : 4P4D non configurable.
🔧 Raccordement : Cosses M8 minimum de largeur 25mm maximum, bornes à cage en option.
🧩 5 emplacements auxiliaires : OF/SD, MX/MN, télécommande, SDx, sans fil, voir ci-dessous ⬇️.
◐ Vigi en option: Bloc différentiel LV429489 à commander séparément.
📏 Dimensions HxLxP : 161x140x86mm pour un poids de 2,6kg, montage fixe sur platine.
Fiche technique
- Type de produit
- Disjoncteur triphasé | Disjoncteur tétrapolaire
- Gamme
- ComPact NSX160
- Famille
- NSX160B
- Calibre
- 90A | 100A | 110A | 125A
- Capacité des bornes de raccordement (fil rigide)
- 25 à 185mm² (avec bornes LV429228 ou LV429260 vendues à part)
- Polarité
- 4P
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Pouvoir de coupure
- 25kA
- Type de connexion
- Bornes à cage en option | Cosses
- Hauteur (mm)
- 161
- Largeur (mm)
- 140
- Profondeur (mm)
- 86
- Sensibilité
- Bloc différentiel à commander à part
- Bloc différentiel compatible
- LV429489
- Communication Ethernet
- Oui
- Communication Modbus SL
- Oui
- Communication sur afficheur déporté
- Oui
- Compatible bobine MX/MN
- Oui
- Compatible contact auxiliaire sans fil
- Oui
- Compatible contacts auxiliaires OF ou SD
- Oui
- Compatible câble aluminium
- Oui avec cosses alu cuivre ou bornes alu cuivre LV429228 (25 à 95mm²) ou LV429260 (120 à 185mm²)
- Compatible module I/O
- Non
- Compatible module SDx
- Non
- Compatible télécommande
- Oui
- Différentiel intégré
- Non, prévoir bloc différentiel ref LV429489
- Dimensions HxLxP (mm)
- 161x140x86mm
- Déclencheur
- TM125d
- Fonctions de protection du déclencheur
- LI
- Intensité nominale In
- 125A
- Montage
- Fixe sur platine
- Nombre d'emplacements pour auxiliaires
- 5 emplacements
- Poids (kg)
- 2,6
- Prise de test
- Non
- Référence d'épanouisseurs compatibles
- LV431564
- Référence de bornes à vis compatible
- LV429228 (25 à 95mm²) ou LV429260 (120 à 185mm²)
- Référence de cache bornes compatibles
- LV429518 (cache borne long standard) ou LV429516 (cache borne court prise arrière)
- Référence du bloc de coupure seul
- C16B4
- Référence du déclencheur seul
- C164TM125
- Réglage du thermique Ir
- 88A à 125A
- Technologie du déclencheur
- Magnétothermique
- Type de cosses
- Cosses M8 (minimum) avec une languette de largeur 25mm maximum
- EAN-13
- 3606481996558
- MPN
- C16B4TM125
