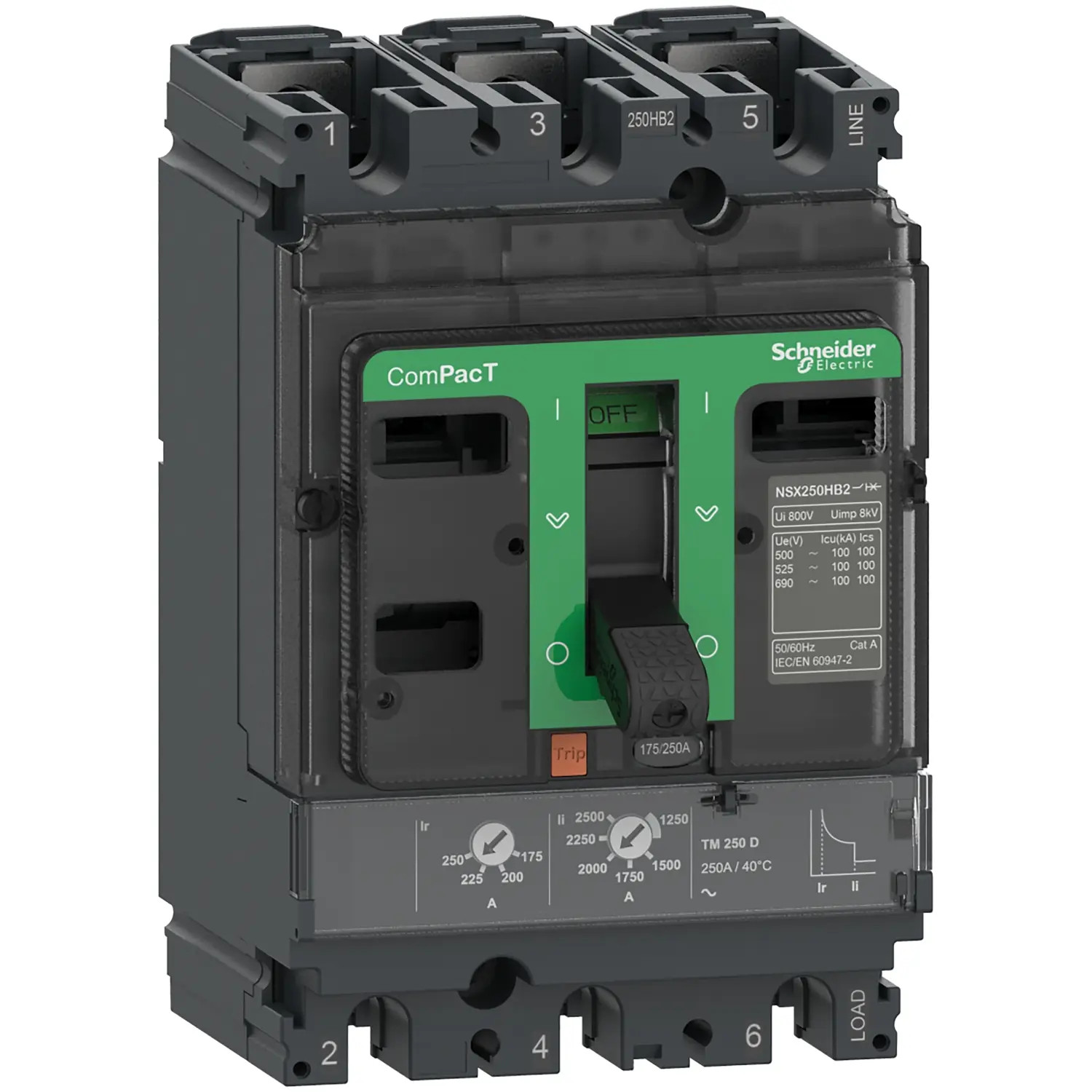

C25B3TM250 - Disjoncteur 250A Schneider 3P3D réglable de 175A à 250A - TM250d - 25kA - ComPact NSX250B - Vigi en option
NSX250B disjoncteur Schneider 250A 3P 25kA COMPLET avec déclencheur TM250d
Le C25B3TM250 Schneider, c'est un disjoncteur NSX250B 3P 25kA prêt à poser : bloc de coupure et déclencheur magnétothermique TM250d déjà assemblés. Il protège vos installations avec les fonctions LI et un thermique réglable de 175A à 250A sur 3 pôles (3P3D non configurable). Ce disjoncteur est livré sans différentiel, mais il peut être associé au bloc VigiPact NSX LV429492 disponible en accessoires.
Côté raccordement, le Schneider C25B3TM250 est conçu pour être installé avec des Cosses M8 (minimum) avec une languette de largeur 25mm maximum. Pour un raccordement direct par câble, les bornes à cage ref LV429227 (25 à 95mm²) ou LV429259 (120 à 185mm²) (vendues séparément) acceptent du câble cuivre ou aluminium de 25 à 185mm². Les cache-bornes sont disponibles ci dessous (modèles courts ou longs)⬇️.
💡 En cas d'indisponibilité de cette référence, vous pouvez composer vous-même ce disjoncteur NSX250B TM250d en associant le bloc de coupure ref C25B3 et le déclencheur ref C253TM250.
Si vous êtes un professionnel et que vous avez besoin de grandes quantités, appelez-nous au 02 96 84 70 20 ou demandez un devis pour une armoire complète.
Ce qu'il faut retenir du disjoncteur Schneider C25B3TM250 :
🎚️ Réglable de 175A à 250A, pouvoir de coupure 25kA à 415V.
⚡ Déclencheur magnétothermique TM250d: protections LI.
🔌 Polarité 3P : 3P3D non configurable.
🔧 Raccordement : Cosses M8 minimum de largeur 25mm maximum, bornes à cage en option.
🧩 5 emplacements auxiliaires : OF/SD, MX/MN, télécommande, SDx, sans fil, voir ci-dessous ⬇️.
◐ Vigi en option: Bloc différentiel LV429492 à commander séparément.
📏 Dimensions HxLxP : 161x105x86mm pour un poids de 2,4kg, montage sur platine ou rail DIN.
Fiche technique
- Type de produit
- Disjoncteur triphasé
- Gamme
- ComPact NSX250
- Famille
- NSX250B
- Calibre
- 175A | 200A | 225A | 250A
- Capacité des bornes de raccordement (fil rigide)
- 25 à 185mm² (avec bornes LV429227 ou LV429259 vendues à part)
- Polarité
- 3P
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Pouvoir de coupure
- 25kA
- Type de connexion
- Bornes à cage en option | Cosses
- Hauteur (mm)
- 161
- Largeur (mm)
- 105
- Profondeur (mm)
- 86
- Sensibilité
- Bloc différentiel à commander à part
- Bloc différentiel compatible
- LV429492
- Communication Ethernet
- Oui
- Communication Modbus SL
- Oui
- Communication sur afficheur déporté
- Oui
- Compatible bobine MX/MN
- Oui
- Compatible contact auxiliaire sans fil
- Oui
- Compatible contacts auxiliaires OF ou SD
- Oui
- Compatible câble aluminium
- Oui avec cosses alu cuivre ou bornes alu cuivre LV429227 (25 à 95mm²) ou LV429259 (120 à 185mm²)
- Compatible module I/O
- Non
- Compatible module SDx
- Non
- Compatible télécommande
- Oui
- Différentiel intégré
- Non, prévoir bloc différentiel ref LV429492
- Dimensions HxLxP (mm)
- 161x105x86mm
- Déclencheur
- TM250d
- Fonctions de protection du déclencheur
- LI
- Intensité nominale In
- 250A
- Montage
- Fixe sur platine | Fixe sur rail DIN
- Nombre d'emplacements pour auxiliaires
- 5 emplacements
- Poids (kg)
- 2,4
- Prise de test
- Non
- Référence d'épanouisseurs compatibles
- LV431563
- Référence de bornes à vis compatible
- LV429227 (25 à 95mm²) ou LV429259 (120 à 185mm²)
- Référence de cache bornes compatibles
- LV429517 (cache borne long standard) ou LV429515 (cache borne court prise arrière)
- Référence du bloc de coupure seul
- C25B3
- Référence du déclencheur seul
- C253TM250
- Réglage du thermique Ir
- 175A à 250A
- Technologie du déclencheur
- Magnétothermique
- Type de cosses
- Cosses M8 (minimum) avec une languette de largeur 25mm maximum
- EAN-13
- 3606481996282
- MPN
- C25B3TM250
