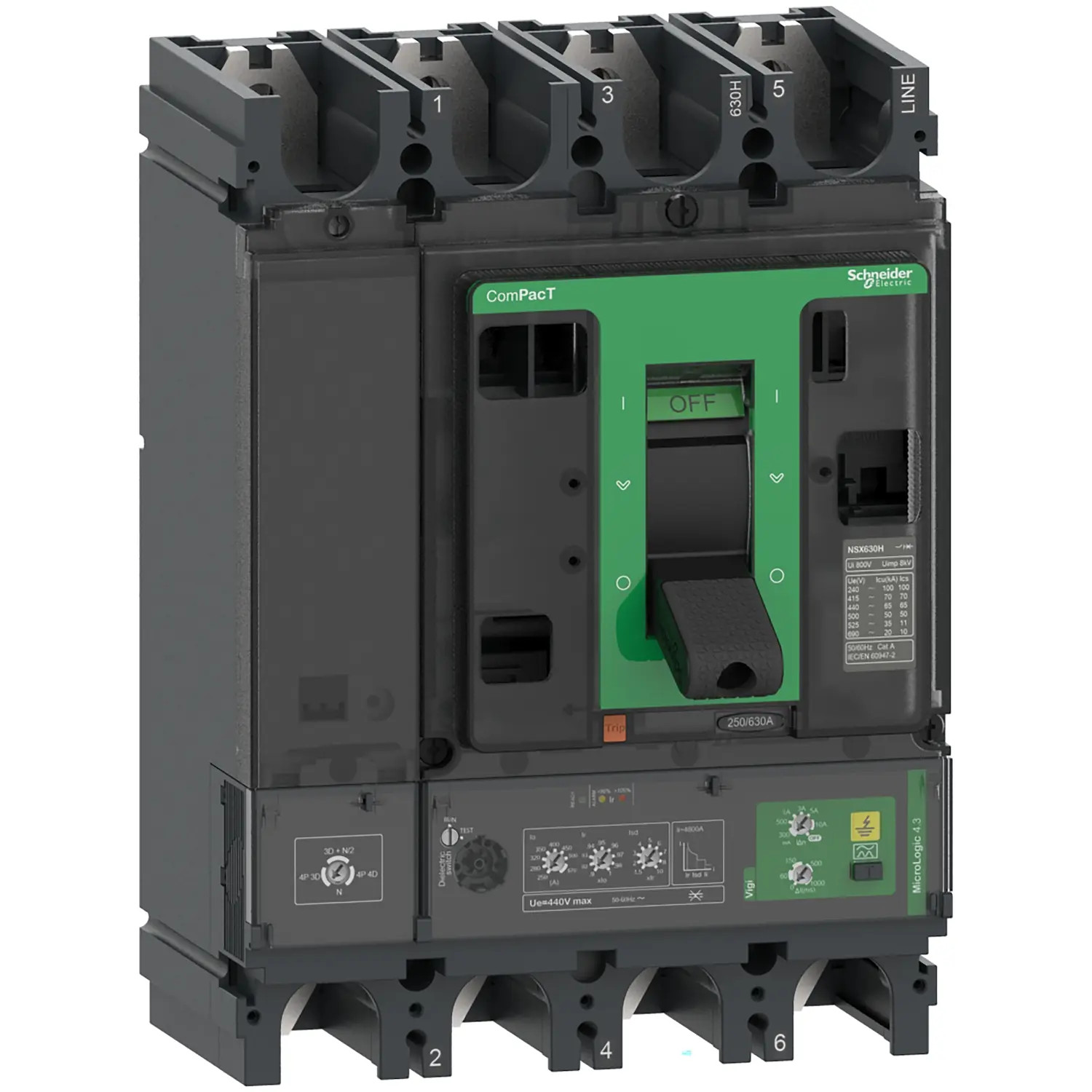

C40F44B400 - Disjoncteur différentiel 400A Schneider 4P4D réglable de 260A à 400A - MicroLogic 4.3 AB Vigi - 36kA - NSX400F
NSX400F disjoncteur Schneider 400A 4P 36kA COMPLET avec VIGI déclencheur MicroLogic 4.3 AB
Le C40F44B400 Schneider, c'est un disjoncteur différentiel NSX400F 4P 36kA prêt à poser : bloc de coupure et déclencheur électronique MicroLogic 4.3 AB avec VIGI déjà assemblés. Il protège vos installations avec les fonctions LSoIR et un thermique réglable de 260A à 400A sur 4 pôles (réglable 4P4D, 4P3D ou 4P3D+N/2). Ce disjoncteur est livré avec un bloc différentiel VIGI réglable de 300mA à 10A.
Côté raccordement, le Schneider C40F44B400 est conçu pour être installé avec des Cosses M10 (minimum) avec une languette de largeur 25mm maximum. Pour un raccordement direct par câble, les bornes à cage ref LV432480 (35 à 300mm²) (vendues séparément) acceptent du câble cuivre ou aluminium de . Les cache-bornes sont disponibles ci dessous (modèles courts ou longs)⬇️.
💡 En cas d'indisponibilité de cette référence, vous pouvez composer vous-même ce disjoncteur NSX400F MicroLogic 4.3 AB en associant le bloc de coupure ref C40F4 et le déclencheur ref C4044B400.
Si vous êtes un professionnel et que vous avez besoin de grandes quantités, appelez-nous au 02 96 84 70 20 ou demandez un devis pour une armoire complète.
L'essentiel du disjoncteur différentiel Schneider C40F44B400 :
🎚️ Réglable de 260A à 400A, pouvoir de coupure 36kA à 415V.
⚡ Déclencheur différentiel MicroLogic 4.3 AB: LSoIR réglable de 300mA à 10A.
🔌 Polarité 4P : réglable 4P4D, 4P3D ou 4P3D+N/2.
🔧 Raccordement : Cosses M10 minimum de largeur 25mm maximum, bornes à cage en option.
🧩 6 emplacements auxiliaires : OF/SD, MX/MN, télécommande, SDx, sans fil, voir ci-dessous ⬇️.
✅ Vigi intégrée : Pas de bloc différentiel à prévoir en plus.
📏 Dimensions HxLxP : 255x185x110mm pour un poids de 7,9kg, montage fixe sur platine.
Fiche technique
- Type de produit
- Disjoncteur différentiel
- Gamme
- ComPact NSX400
- Famille
- NSX400F
- Calibre
- 260A | 280A | 300A | 320A | 340A | 360A | 380A | 400A
- Capacité des bornes de raccordement (fil rigide)
- 35 à 300mm² avec bornes à vis LV432480 vendues à part
- Polarité
- 4P
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Pouvoir de coupure
- 36kA
- Type de connexion
- Bornes à cage en option | Cosses
- Hauteur (mm)
- 255
- Largeur (mm)
- 185
- Profondeur (mm)
- 110
- Sensibilité
- 1A | 3A | 5A | 10A | 300mA | 500mA | Réglable
- Bloc différentiel compatible
- Vigi déjà intégré
- Communication Ethernet
- Oui
- Communication Modbus SL
- Oui
- Communication sur afficheur déporté
- Oui
- Compatible bobine MX/MN
- Oui
- Compatible contact auxiliaire sans fil
- Oui
- Compatible contacts auxiliaires OF ou SD
- Oui
- Compatible câble aluminium
- Oui avec cosses alu cuivre ou bornes alu cuivre LV432480 (35 à 300mm²)
- Compatible module I/O
- Non
- Compatible module SDx
- Oui
- Compatible télécommande
- Oui
- Différentiel intégré
- Oui
- Dimensions HxLxP (mm)
- 255x185x110mm
- Déclencheur
- MicroLogic 4.3 AB
- Fonctions de protection du déclencheur
- LSoIR
- Intensité nominale In
- 400A
- Montage
- Fixe sur platine
- Nombre d'emplacements pour auxiliaires
- 6 emplacements
- Poids (kg)
- 7,9
- Prise de test
- Oui
- Référence d'épanouisseurs compatibles
- LV432491 ou LV432493
- Référence de bornes à vis compatible
- LV432480 (35 à 300mm²)
- Référence de cache bornes compatibles
- LV432594 (cache borne long standard) ou LV432592 (cache borne court prise arrière)
- Référence du bloc de coupure seul
- C40F4
- Référence du déclencheur seul
- C4044B400
- Réglage du thermique Ir
- 260A à 400A
- Technologie du déclencheur
- Électronique
- Type de cosses
- Cosses M10 (minimum) avec une languette de largeur 25mm maximum
- EAN-13
- 3606481995162
- MPN
- C40F44B400
