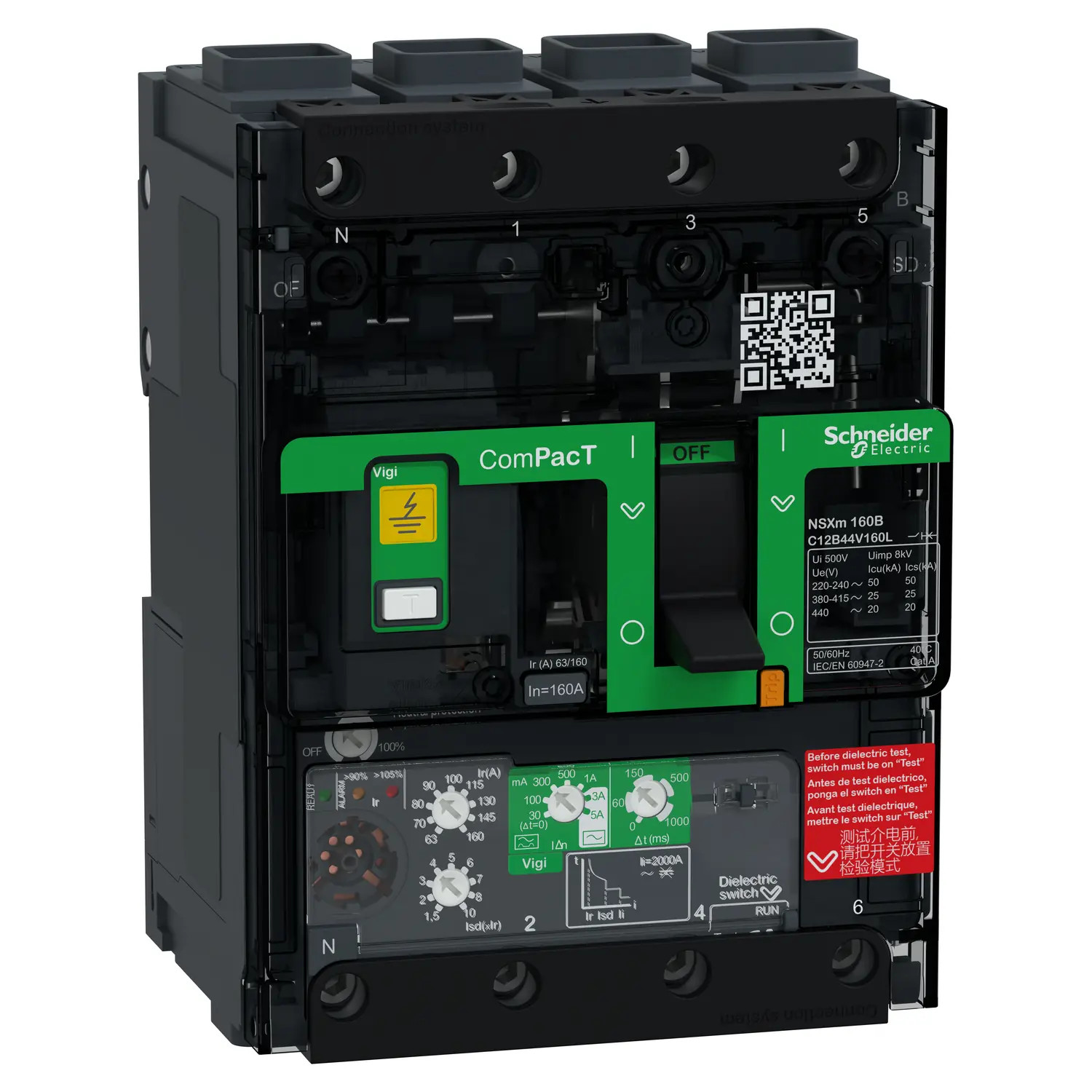

C12B44V160L - Disjoncteur différentiel 160A Schneider 4P4D réglable de 63A à 160A - MicroLogic 4.1 Vigi - 25kA - NSXmB
NSXmB disjoncteur Schneider 160A 4P 25kA COMPLET avec VIGI déclencheur MicroLogic 4.1
Le C12B44V160L Schneider, c'est un disjoncteur différentiel NSXmB 4P 25kA prêt à poser : bloc de coupure et déclencheur électronique MicroLogic 4.1 avec VIGI déjà assemblés. Il protège vos installations avec les fonctions LSoIR et un thermique réglable de 63A à 160A sur 4 pôles (4P4D). Ce disjoncteur est livré avec un bloc différentiel VIGI réglable de 30mA à 5A.
Côté raccordement, le Schneider C12B44V160L est livré avec des bornes EverLink acceptent du câble cuivre ou aluminium de section 2,5 à 95mm². Pour un raccordement avec du câble aluminium en direct, prévoir un ampérage maximum de 100A. Si vous préférez un raccordement par cosses, c'est aussi possible avec les bornes 426961 qui permettent de faire un raccordement par cosses M6. Les cache-bornes sont disponibles ci dessous (modèles courts ou longs)⬇️.
Si vous êtes un professionnel et que vous avez besoin de grandes quantités, appelez-nous au 02 96 84 70 20 ou demandez un devis pour une armoire complète.
L'essentiel du disjoncteur différentiel Schneider C12B44V160L :
🎚️ Réglable de 63A à 160A, pouvoir de coupure 25kA à 415V.
⚡ Déclencheur différentiel MicroLogic 4.1: LSoIR réglable de 30mA à 5A.
🔌 Polarité 4P : 4P4D.
🔧 Raccordement : Bornes Everlink 2,5 à 95mm².
🧩 3 emplacements auxiliaires : OF/SD, MX/MN, télécommande, SDx, sans fil, voir ci-dessous ⬇️.
✅ Vigi intégrée : Pas de bloc différentiel à prévoir en plus.
📏 Dimensions HxLxP : 144x108x80mm pour un poids de 1,63kg, montage fixe sur rail din.
Fiche technique
- Type de produit
- Disjoncteur différentiel
- Gamme
- ComPact NSXm
- Famille
- NSXmB
- Calibre
- 63A | 70A | 80A | 90A | 100A | 115A | 130A | 145A | 160A
- Capacité des bornes de raccordement (fil rigide)
- 2,5 à 95mm²
- Polarité
- 4P
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Pouvoir de coupure
- 25kA
- Type de connexion
- Bornes Everlink
- Hauteur (mm)
- 144
- Largeur (mm)
- 108
- Profondeur (mm)
- 80
- Sensibilité
- 1A | 3A | 5A | 30mA | 100mA | 300mA | 500mA | Réglable
- Bloc différentiel compatible
- Vigi déjà intégré
- Communication Ethernet
- Non
- Communication Modbus SL
- Non
- Communication sur afficheur déporté
- Non
- Compatible bobine MX/MN
- Oui
- Compatible contact auxiliaire sans fil
- Oui
- Compatible contacts auxiliaires OF ou SD
- Oui
- Compatible câble aluminium
- Oui avec bornes LV426966 ou LV426967
- Compatible module I/O
- Non
- Compatible module SDx
- Oui référence
- Compatible télécommande
- Non
- Différentiel intégré
- Oui
- Dimensions HxLxP (mm)
- 144x108x80mm
- Déclencheur
- MicroLogic 4.1
- Fonctions de protection du déclencheur
- LSoIR
- Intensité nominale In
- 160A
- Montage
- Fixe sur rail DIN
- Nombre d'emplacements pour auxiliaires
- 3 emplacements
- Poids (kg)
- 1,63
- Prise de test
- Oui
- Référence d'épanouisseurs compatibles
- LV426941
- Référence de bornes à vis compatible
- Bornes EverLink intégrées
- Référence de cache bornes compatibles
- LV426913 (cache borne long)
- Réglage du thermique Ir
- 63A à 160A
- Technologie du déclencheur
- Électronique
- EAN-13
- 3606481992598
- MPN
- C12B44V160L
