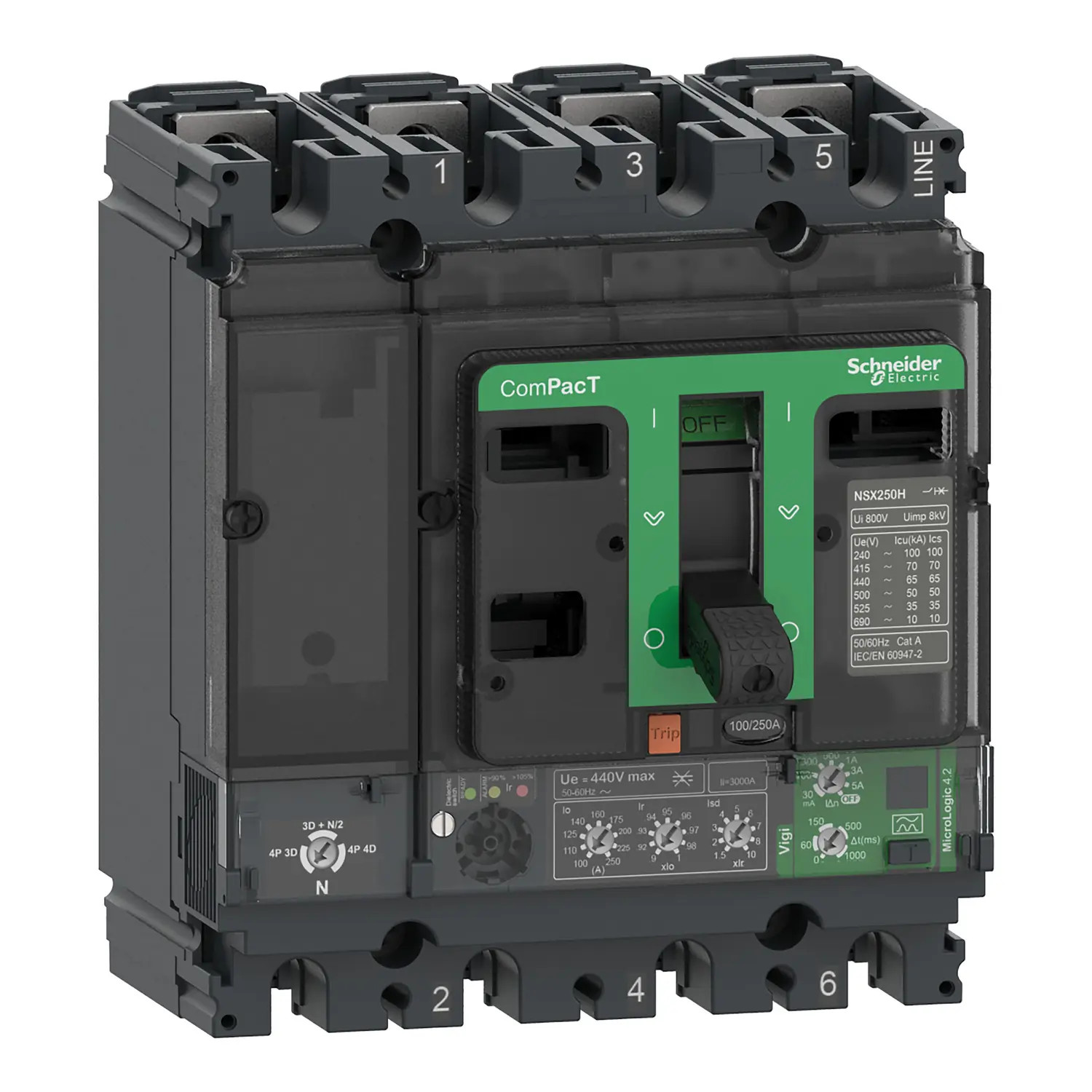

C25B44V250 - Disjoncteur différentiel 250A Schneider 4P4D réglable de 100A à 250A - MicroLogic 4.2 Vigi - 25kA - NSX250B
NSX250B disjoncteur Schneider 250A 4P 25kA COMPLET avec VIGI déclencheur MicroLogic 4.2
Le C25B44V250 Schneider, c'est un disjoncteur différentiel NSX250B 4P 25kA prêt à poser : bloc de coupure et déclencheur électronique MicroLogic 4.2 avec VIGI déjà assemblés. Il protège vos installations avec les fonctions LSoIR et un thermique réglable de 100A à 250A sur 4 pôles (réglable 4P4D, 4P3D ou 4P3D+N/2). Ce disjoncteur est livré avec un bloc différentiel VIGI réglable de 30mA à 5A.
Côté raccordement, le Schneider C25B44V250 est conçu pour être installé avec des Cosses M8 (minimum) avec une languette de largeur 25mm maximum. Pour un raccordement direct par câble, les bornes à cage ref LV429228 (25 à 95mm²) ou LV429260 (120 à 185mm²) (vendues séparément) acceptent du câble cuivre ou aluminium de . Les cache-bornes sont disponibles ci dessous (modèles courts ou longs)⬇️.
💡 En cas d'indisponibilité de cette référence, vous pouvez composer vous-même ce disjoncteur NSX250B MicroLogic 4.2 en associant le bloc de coupure ref C25B4 et le déclencheur ref C2544V250.
Si vous êtes un professionnel et que vous avez besoin de grandes quantités, appelez-nous au 02 96 84 70 20 ou demandez un devis pour une armoire complète.
L'essentiel du disjoncteur différentiel Schneider C25B44V250 :
🎚️ Réglable de 100A à 250A, pouvoir de coupure 25kA à 415V.
⚡ Déclencheur différentiel MicroLogic 4.2: LSoIR réglable de 30mA à 5A.
🔌 Polarité 4P : réglable 4P4D, 4P3D ou 4P3D+N/2.
🔧 Raccordement : Cosses M8 minimum de largeur 25mm maximum, bornes à cage en option.
🧩 5 emplacements auxiliaires : OF/SD, MX/MN, télécommande, SDx, sans fil, voir ci-dessous ⬇️.
✅ Vigi intégrée : Pas de bloc différentiel à prévoir en plus.
📏 Dimensions HxLxP : 161x140x86mm pour un poids de 2,8kg, montage fixe sur platine.
Fiche technique
- Type de produit
- Disjoncteur différentiel
- Gamme
- ComPact NSX250
- Famille
- NSX250B
- Calibre
- 100A | 110A | 125A | 150A | 160A | 180A | 200A | 225A | 250A
- Capacité des bornes de raccordement (fil rigide)
- 25 à 185mm² (avec bornes LV429228 ou LV429260 vendues à part)
- Polarité
- 4P
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Pouvoir de coupure
- 25kA
- Type de connexion
- Bornes à cage en option | Cosses
- Hauteur (mm)
- 161
- Largeur (mm)
- 140
- Profondeur (mm)
- 86
- Sensibilité
- 1A | 3A | 5A | 30mA | 100mA | 300mA | 500mA | Réglable
- Bloc différentiel compatible
- Vigi déjà intégré
- Communication Ethernet
- Oui
- Communication Modbus SL
- Oui
- Communication sur afficheur déporté
- Oui
- Compatible bobine MX/MN
- Oui
- Compatible contact auxiliaire sans fil
- Oui
- Compatible contacts auxiliaires OF ou SD
- Oui
- Compatible câble aluminium
- Oui avec cosses alu cuivre ou bornes alu cuivre LV429228 (25 à 95mm²) ou LV429260 (120 à 185mm²)
- Compatible module I/O
- Non
- Compatible module SDx
- Oui
- Compatible télécommande
- Oui
- Différentiel intégré
- Oui
- Dimensions HxLxP (mm)
- 161x140x86mm
- Déclencheur
- MicroLogic 4.2
- Fonctions de protection du déclencheur
- LSoIR
- Intensité nominale In
- 250A
- Montage
- Fixe sur platine
- Nombre d'emplacements pour auxiliaires
- 5 emplacements
- Poids (kg)
- 2,8
- Prise de test
- Oui
- Référence d'épanouisseurs compatibles
- LV431564
- Référence de bornes à vis compatible
- LV429228 (25 à 95mm²) ou LV429260 (120 à 185mm²)
- Référence de cache bornes compatibles
- LV429518 (cache borne long standard) ou LV429516 (cache borne court prise arrière)
- Référence du bloc de coupure seul
- C25B4
- Référence du déclencheur seul
- C2544V250
- Réglage du thermique Ir
- 100A à 250A
- Technologie du déclencheur
- Électronique
- Type de cosses
- Cosses M8 (minimum) avec une languette de largeur 25mm maximum
- EAN-13
- 3606481993373
- MPN
- C25B44V250
