C16B4 - Bloc de coupure 4P 160A 25kA - Sans déclencheur - Fixe - Schneider ComPact NSX160B
NSX160B Bloc de coupure Schneider C16B4 sans déclencheur 160A 4P 25kA

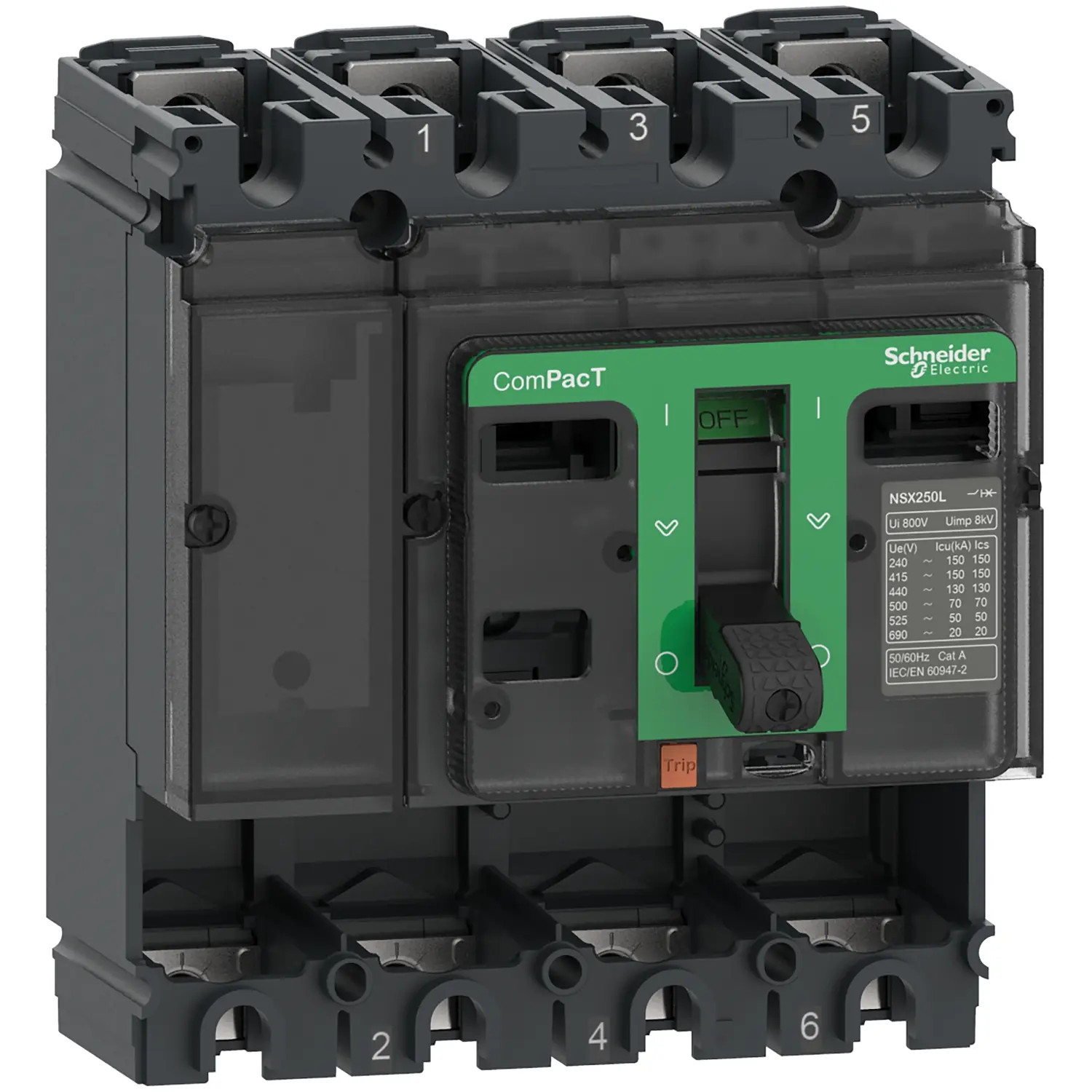

Le C16B4, c'est la partie coupure d'un disjoncteur Schneider NSX160B sans le déclencheur. Il ne peut pas fonctionner seul sans déclencheur.
Deux cas d'usage : composer un disjoncteur 160A 4P 25kA sur mesure en choisissant le déclencheur (MicroLogic ou TM-D) adapté, ou remplacer un bloc de coupure défectueux en conservant votre déclencheur existant.
Côté raccordement, le Schneider C16B4 est conçu pour être installé avec des Cosses M8 (minimum) avec une languette de largeur 25mm maximum. Pour un raccordement direct par câble, les bornes à cage ref LV429228 (25 à 95mm²) ou LV429260 (120 à 185mm²) (vendues séparément) acceptent du câble cuivre ou aluminium de 25 à 185mm². Les cache-bornes sont disponibles ci dessous (modèles courts ou longs)⬇️.
Si vous êtes un professionnel et que vous avez besoin de grandes quantités, appelez-nous au 02 96 84 70 20 ou demandez un devis pour une armoire complète.
Ce qu'il faut retenir du bloc de coupure Schneider C16B4 :
⚠️ Sans déclencheur : à associer à un MicroLogic ou TM-D (voir ci-dessous ⬇️).
⚡ Calibre 160A: pouvoir de coupure 25kA à 415V.
🔌 Polarité 4P : version 3P disponible sous la ref C16B3.
🔧 Raccordement : Cosses M8 minimum de largeur 25mm maximum, bornes à cage en option.
🧩 5 emplacements auxiliaires : OF/SD, MX/MN, télécommande, SDx, sans fil, voir ci-dessous ⬇️.
◐ Vigi en option: soit via un déclencheur avec Vigi intégré, soit avec un bloc VigiPact NSX160 séparé.
📏 Dimensions HxLxP : 161x140x86mm pour un poids de 2kg, montage fixe sur platine.
🔀 Autres Icu disponibles : C16F4 (36kA), C16N4 (50kA), C16H4 (70kA), C16S4 (100kA), C16L4 (150kA).
Fiche technique
- Type de produit
- Bloc de coupure
- Gamme
- ComPact NSX160
- Famille
- NSX160B
- Calibre
- 160A
- Capacité des bornes de raccordement (fil rigide)
- 25 à 185mm² (avec bornes LV429228 ou LV429260 vendues à part)
- Polarité
- 4P
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Pouvoir de coupure
- 25kA
- Type de connexion
- Bornes à cage en option | Cosses
- Hauteur (mm)
- 161
- Largeur (mm)
- 140
- Profondeur (mm)
- 86
- Compatible câble aluminium
- Oui avec cosses alu cuivre ou bornes alu cuivre LV429228 (25 à 95mm²) ou LV429260 (120 à 185mm²)
- Différentiel intégré
- Non, différentiel à commander à part
- Dimensions HxLxP (mm)
- 161x140x86mm
- Déclencheur
- Délencheur à commander à part
- Intensité nominale In
- 160A
- Montage
- Fixe sur platine
- Nombre d'emplacements pour auxiliaires
- 5 emplacements
- Poids (kg)
- 2
- Référence d'épanouisseurs compatibles
- LV431564
- Référence de bornes à vis compatible
- LV429228 (25 à 95mm²) ou LV429260 (120 à 185mm²)
- Référence de cache bornes compatibles
- LV429518 (cache borne long standard) ou LV429516 (cache borne court prise arrière)
- Type de cosses
- Cosses M8 (minimum) avec une languette de largeur 25mm maximum
- EAN-13
- 3606481999801
- MPN
- C16B4
