C10H3 - Bloc de coupure 3P 100A 70kA - Sans déclencheur - Fixe - Schneider ComPact NSX100H
NSX100H Bloc de coupure Schneider C10H3 sans déclencheur 100A 3P 70kA

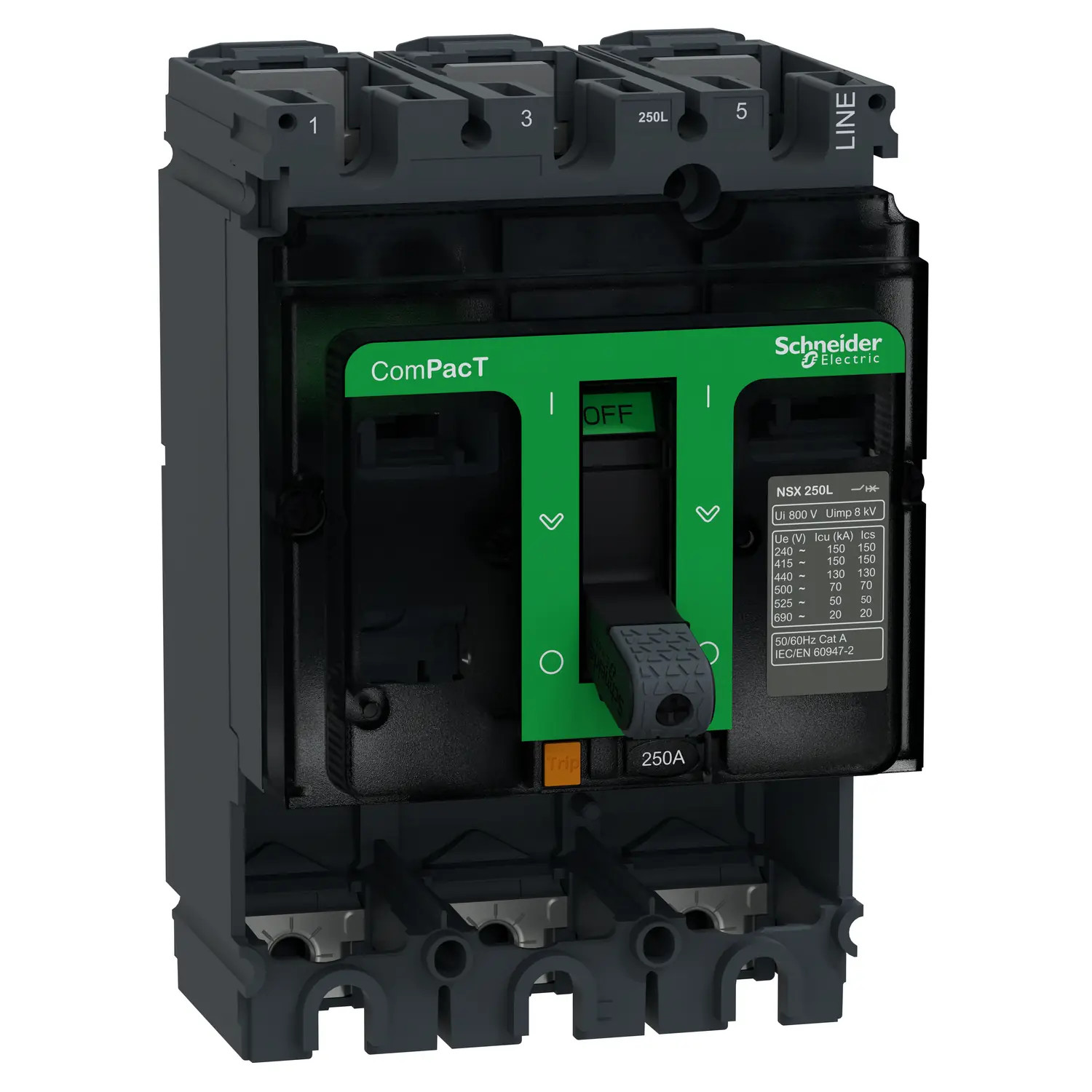

Le C10H3, c'est la partie coupure d'un disjoncteur Schneider NSX100H sans le déclencheur. Il ne peut pas fonctionner seul sans déclencheur.
Deux cas d'usage : composer un disjoncteur 100A 3P 70kA sur mesure en choisissant le déclencheur (MicroLogic ou TM-D) adapté, ou remplacer un bloc de coupure défectueux en conservant votre déclencheur existant.
Côté raccordement, le Schneider C10H3 est conçu pour être installé avec des Cosses M8 (minimum) avec une languette de largeur 25mm maximum. Pour un raccordement direct par câble, les bornes à cage ref LV429227 (25 à 95mm²) ou LV429259 (120 à 185mm²) (vendues séparément) acceptent du câble cuivre ou aluminium de 25 à 185mm². Les cache-bornes sont disponibles ci dessous (modèles courts ou longs)⬇️.
Si vous êtes un professionnel et que vous avez besoin de grandes quantités, appelez-nous au 02 96 84 70 20 ou demandez un devis pour une armoire complète.
Ce qu'il faut retenir du bloc de coupure Schneider C10H3 :
⚠️ Sans déclencheur : à associer à un MicroLogic ou TM-D (voir ci-dessous ⬇️).
⚡ Calibre 100A: pouvoir de coupure 70kA à 415V.
🔌 Polarité 3P : version 4P disponible sous la ref C10H4.
🔧 Raccordement : Cosses M8 minimum de largeur 25mm maximum, bornes à cage en option.
🧩 5 emplacements auxiliaires : OF/SD, MX/MN, télécommande, SDx, sans fil, voir ci-dessous ⬇️.
◐ Vigi en option: soit via un déclencheur avec Vigi intégré, soit avec un bloc VigiPact NSX100 séparé.
📏 Dimensions HxLxP : 105x161x86mm pour un poids de 1,4kg, montage fixe sur platine.
🔀 Autres Icu disponibles : C10B3 (25kA), C10F3 (36kA), C10N3 (50kA), C10S3 (100kA), C10L3 (150kA).
Fiche technique
- Type de produit
- Bloc de coupure
- Gamme
- ComPact NSX100
- Famille
- NSX100H
- Calibre
- 100A
- Capacité des bornes de raccordement (fil rigide)
- 25 à 185mm² (avec bornes LV429227 ou LV429259 vendues à part)
- Polarité
- 3P
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Pouvoir de coupure
- 70kA
- Type de connexion
- Bornes à cage en option | Cosses
- Hauteur (mm)
- 161
- Largeur (mm)
- 105
- Profondeur (mm)
- 86
- Compatible câble aluminium
- Oui avec cosses alu cuivre ou bornes alu cuivre LV429227 (25 à 95mm²) ou LV429259 (120 à 185mm²)
- Différentiel intégré
- Non, différentiel à commander à part
- Dimensions HxLxP (mm)
- 105x161x86mm
- Déclencheur
- Délencheur à commander à part
- Intensité nominale In
- 100A
- Montage
- Fixe sur platine
- Nombre d'emplacements pour auxiliaires
- 5 emplacements
- Poids (kg)
- 1,4
- Référence d'épanouisseurs compatibles
- LV431563
- Référence de bornes à vis compatible
- LV429227 (25 à 95mm²) ou LV429259 (120 à 185mm²)
- Référence de cache bornes compatibles
- LV429517 (cache borne long standard) ou LV429515 (cache borne court prise arrière)
- Type de cosses
- Cosses M8 (minimum) avec une languette de largeur 25mm maximum
- EAN-13
- 3606481999344
- MPN
- C10H3
