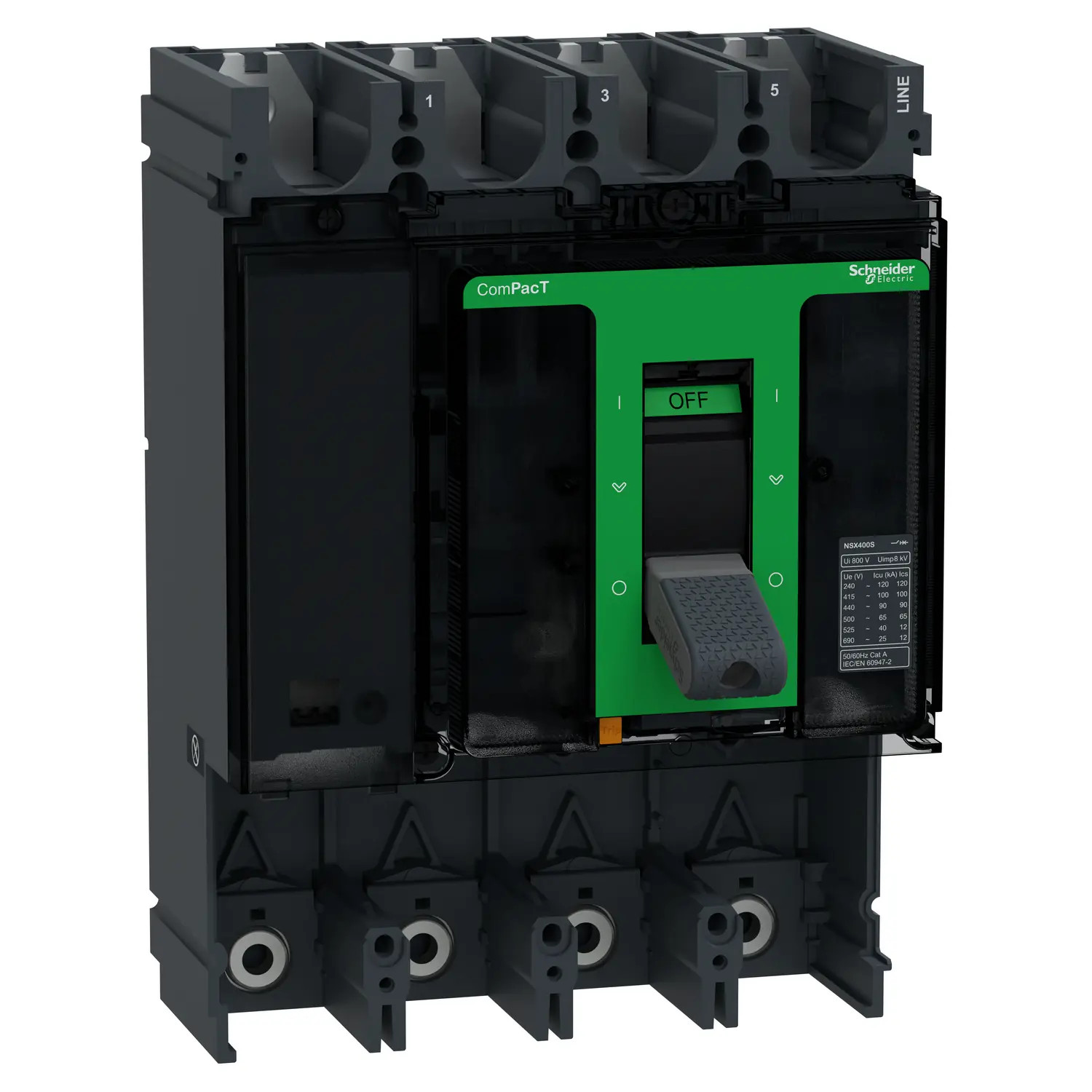

C40S4 - Bloc de coupure 4P 400A 100kA - Sans déclencheur - Fixe - Schneider ComPact NSX400S
NSX400S Bloc de coupure Schneider C40S4 sans déclencheur 400A 4P 100kA
Le C40S4, c'est la partie coupure d'un disjoncteur Schneider NSX400S sans le déclencheur. Il ne peut pas fonctionner seul sans déclencheur.
Deux cas d'usage : composer un disjoncteur 400A 4P 100kA sur mesure en choisissant le déclencheur (MicroLogic ou TM-D) adapté, ou remplacer un bloc de coupure défectueux en conservant votre déclencheur existant.
Côté raccordement, le Schneider C40S4 est conçu pour être installé avec des Cosses M10 (minimum) avec une languette de largeur 25mm maximum. Pour un raccordement direct par câble, les bornes à cage ref LV432480 (35 à 300mm²) (vendues séparément) acceptent du câble cuivre ou aluminium de 35 à 300mm². Les cache-bornes sont disponibles ci dessous (modèles courts ou longs)⬇️.
Si vous êtes un professionnel et que vous avez besoin de grandes quantités, appelez-nous au 02 96 84 70 20 ou demandez un devis pour une armoire complète.
Ce qu'il faut retenir du bloc de coupure Schneider C40S4 :
⚠️ Sans déclencheur : à associer à un MicroLogic ou TM-D (voir ci-dessous ⬇️).
⚡ Calibre 400A: pouvoir de coupure 100kA à 415V.
🔌 Polarité 4P : version 3P disponible sous la ref C40S3.
🔧 Raccordement : Cosses M10 minimum de largeur 25mm maximum, bornes à cage en option.
🧩 6 emplacements auxiliaires : OF/SD, MX/MN, télécommande, SDx, sans fil, voir ci-dessous ⬇️.
◐ Vigi en option: soit via un déclencheur avec Vigi intégré, soit avec un bloc VigiPact NSX400 séparé.
📏 Dimensions HxLxP : 255x185x110mm pour un poids de 5,9kg, montage fixe sur platine.
🔀 Autres Icu disponibles : C40F4 (36kA), C40N4 (50kA), C40H4 (70kA), C40L4 (150kA).
Fiche technique
- Type de produit
- Bloc de coupure
- Gamme
- ComPact NSX400
- Famille
- NSX400S
- Calibre
- 400A
- Capacité des bornes de raccordement (fil rigide)
- 35 à 300mm² avec bornes à vis LV432480 vendues à part
- Polarité
- 4P
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Pouvoir de coupure
- 100kA
- Type de connexion
- Bornes à cage en option | Cosses
- Hauteur (mm)
- 255
- Largeur (mm)
- 185
- Profondeur (mm)
- 110
- Compatible câble aluminium
- Oui avec cosses alu cuivre ou bornes alu cuivre LV432480 (35 à 300mm²)
- Différentiel intégré
- Non, différentiel à commander à part
- Dimensions HxLxP (mm)
- 255x185x110mm
- Déclencheur
- Délencheur à commander à part
- Intensité nominale In
- 400A
- Montage
- Fixe sur platine
- Nombre d'emplacements pour auxiliaires
- 6 emplacements
- Poids (kg)
- 5,9
- Référence d'épanouisseurs compatibles
- LV432491 ou LV432493
- Référence de bornes à vis compatible
- LV432480 (35 à 300mm²)
- Référence de cache bornes compatibles
- LV432594 (cache borne long standard) ou LV432592 (cache borne court prise arrière)
- Type de cosses
- Cosses M10 (minimum) avec une languette de largeur 25mm maximum
- EAN-13
- 3606482003187
- MPN
- C40S4
