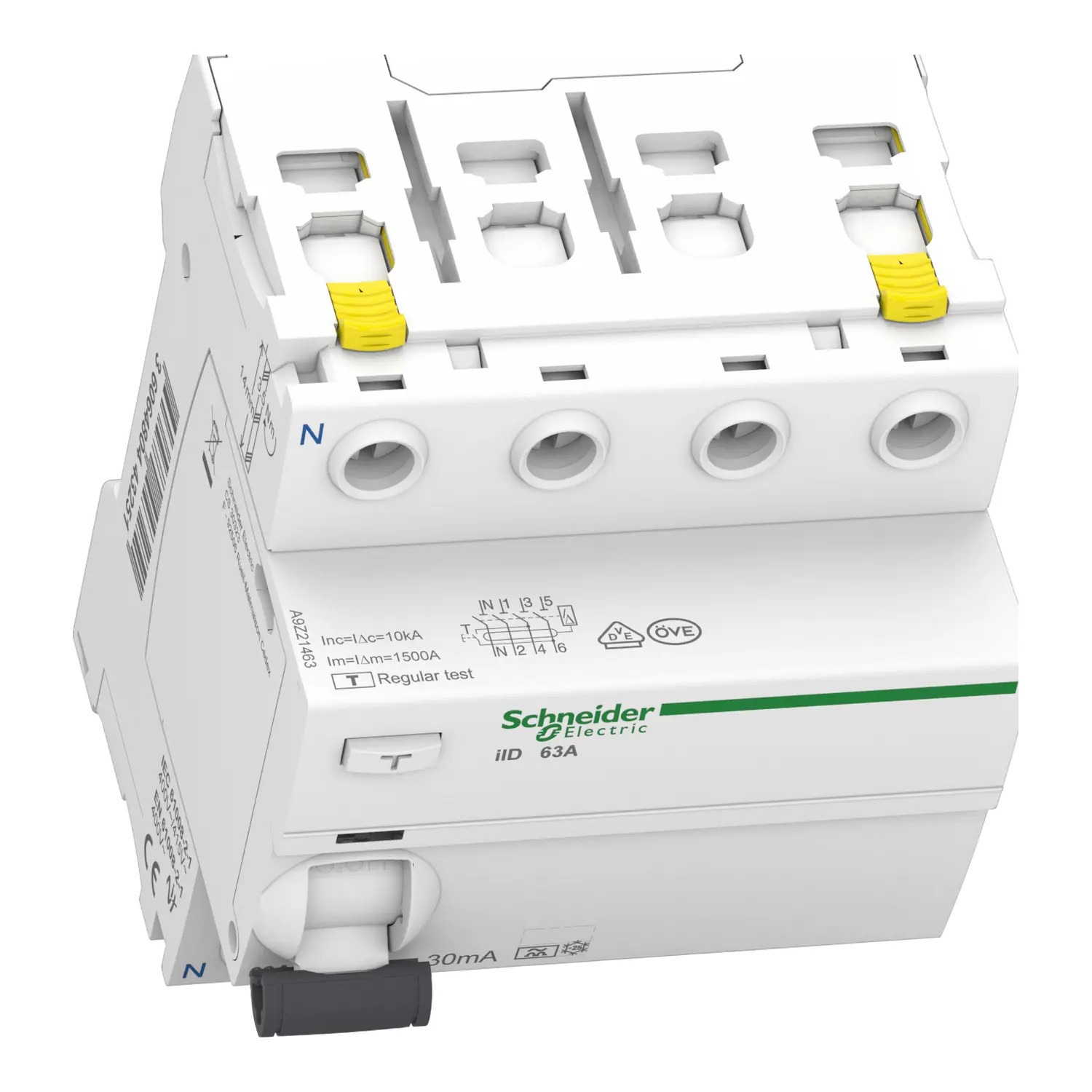

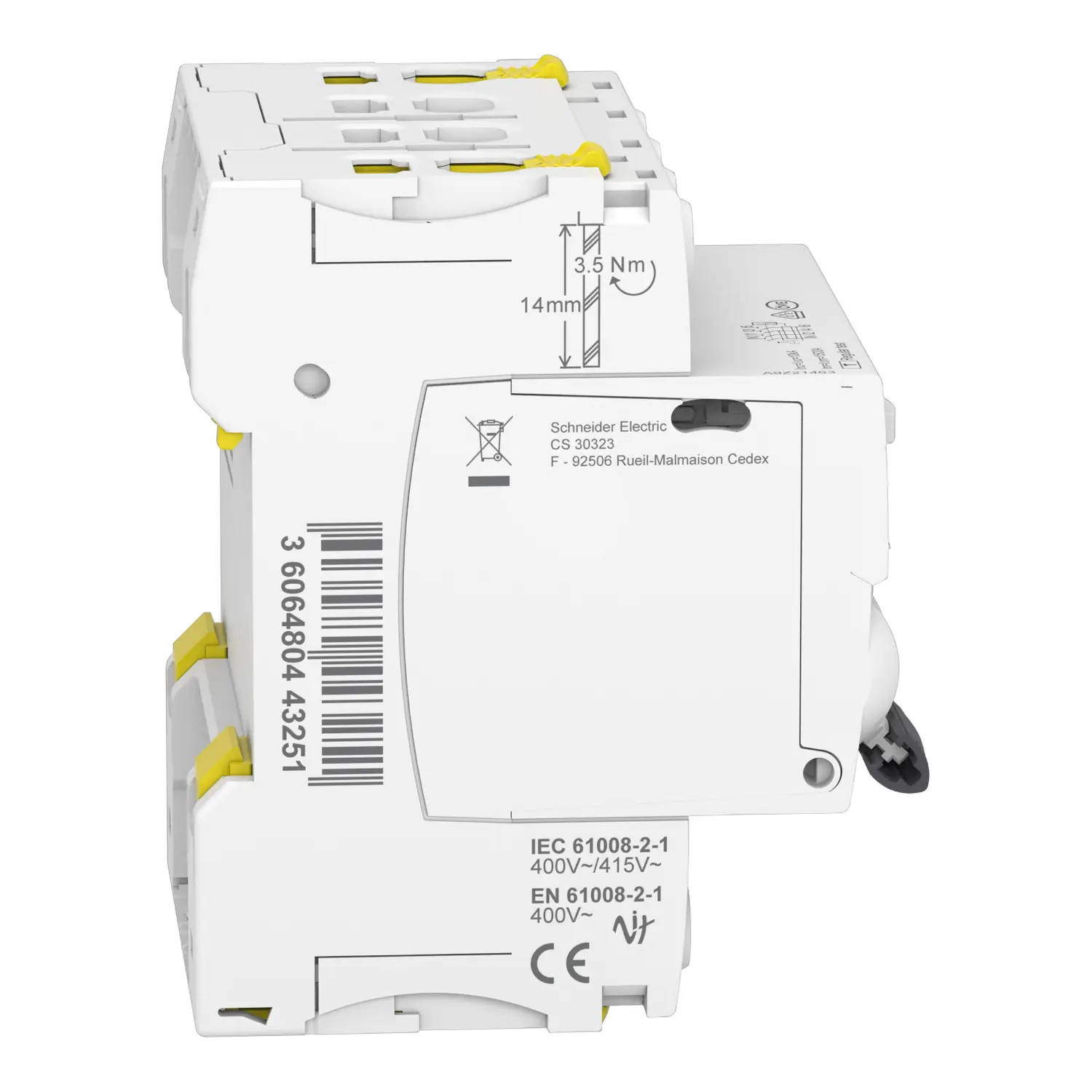

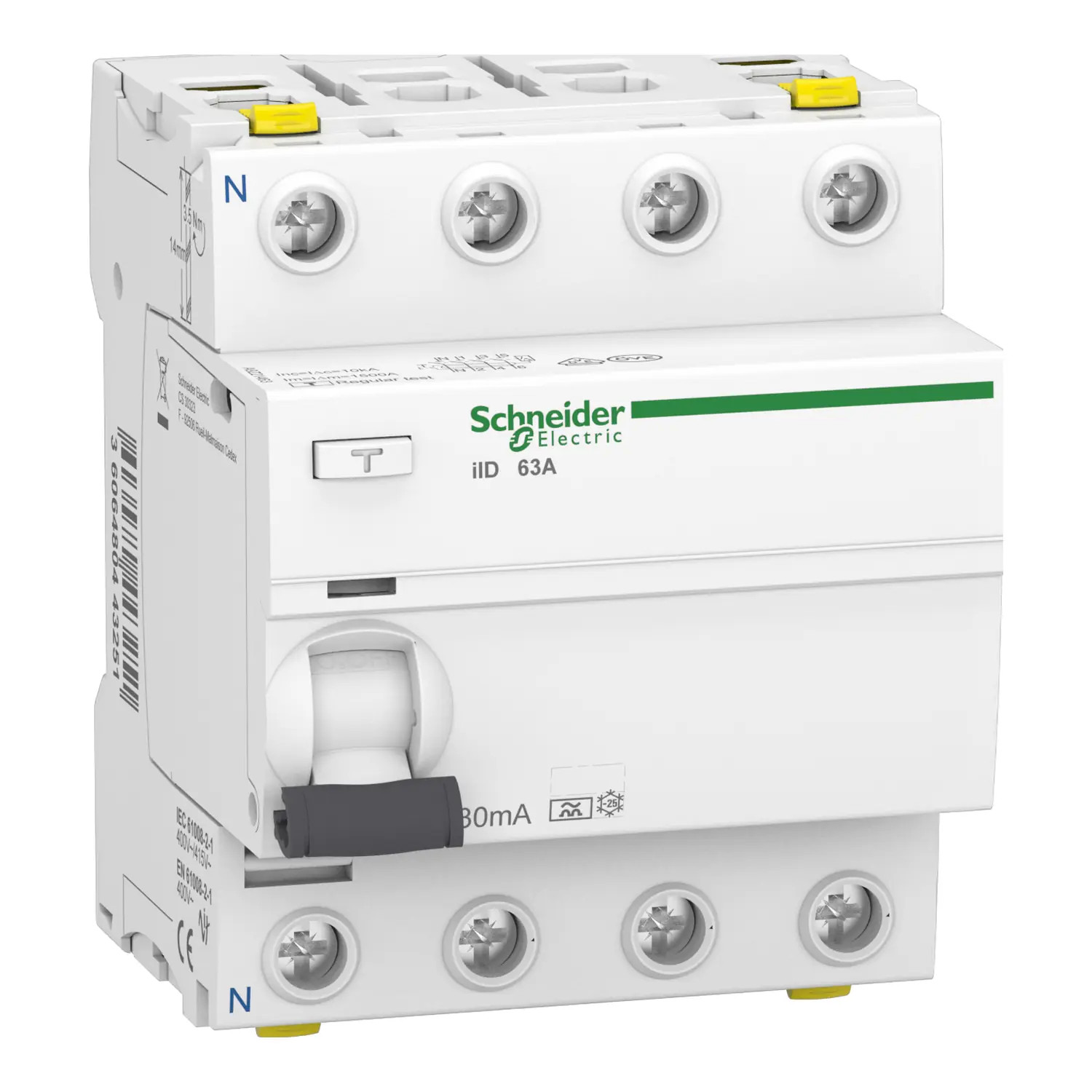

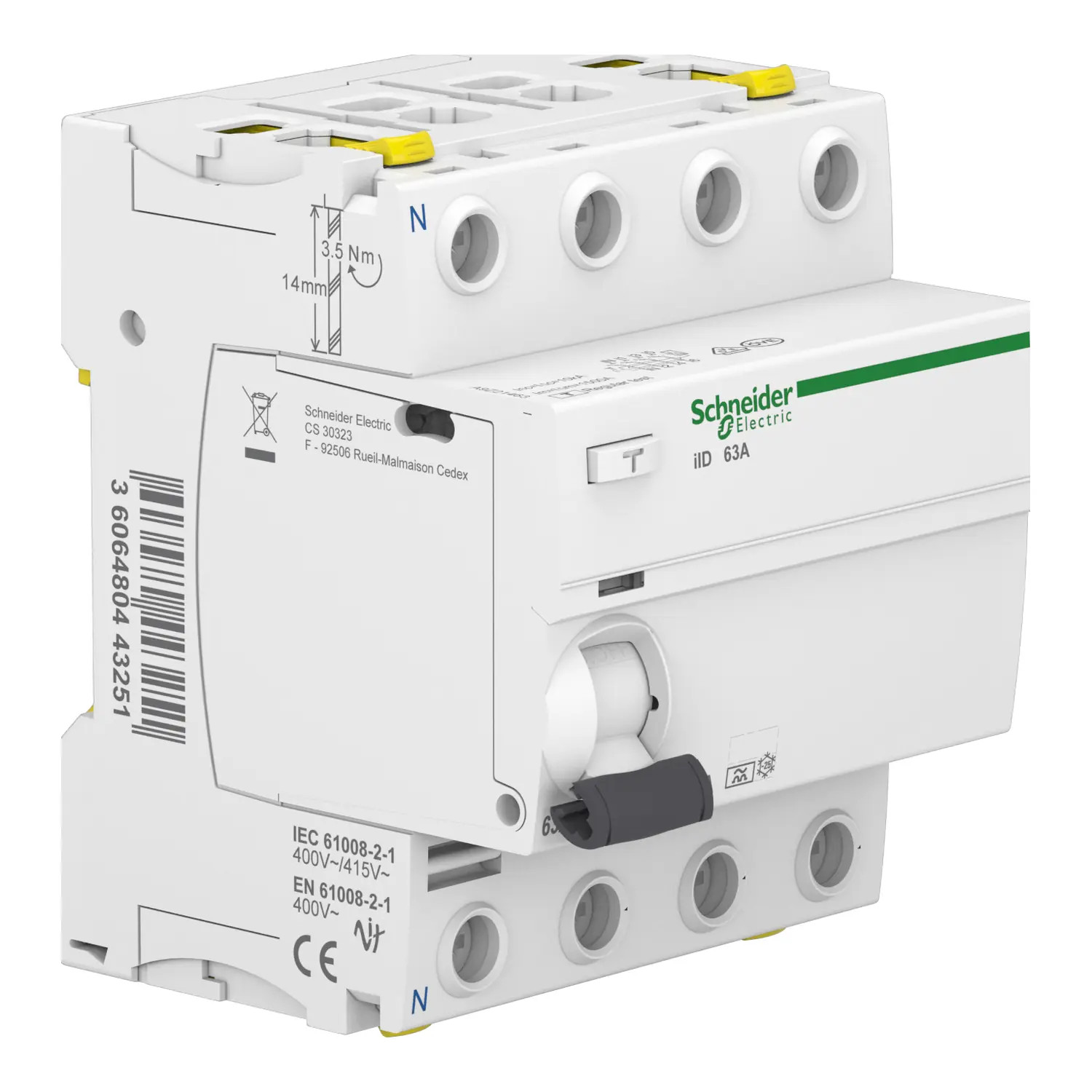

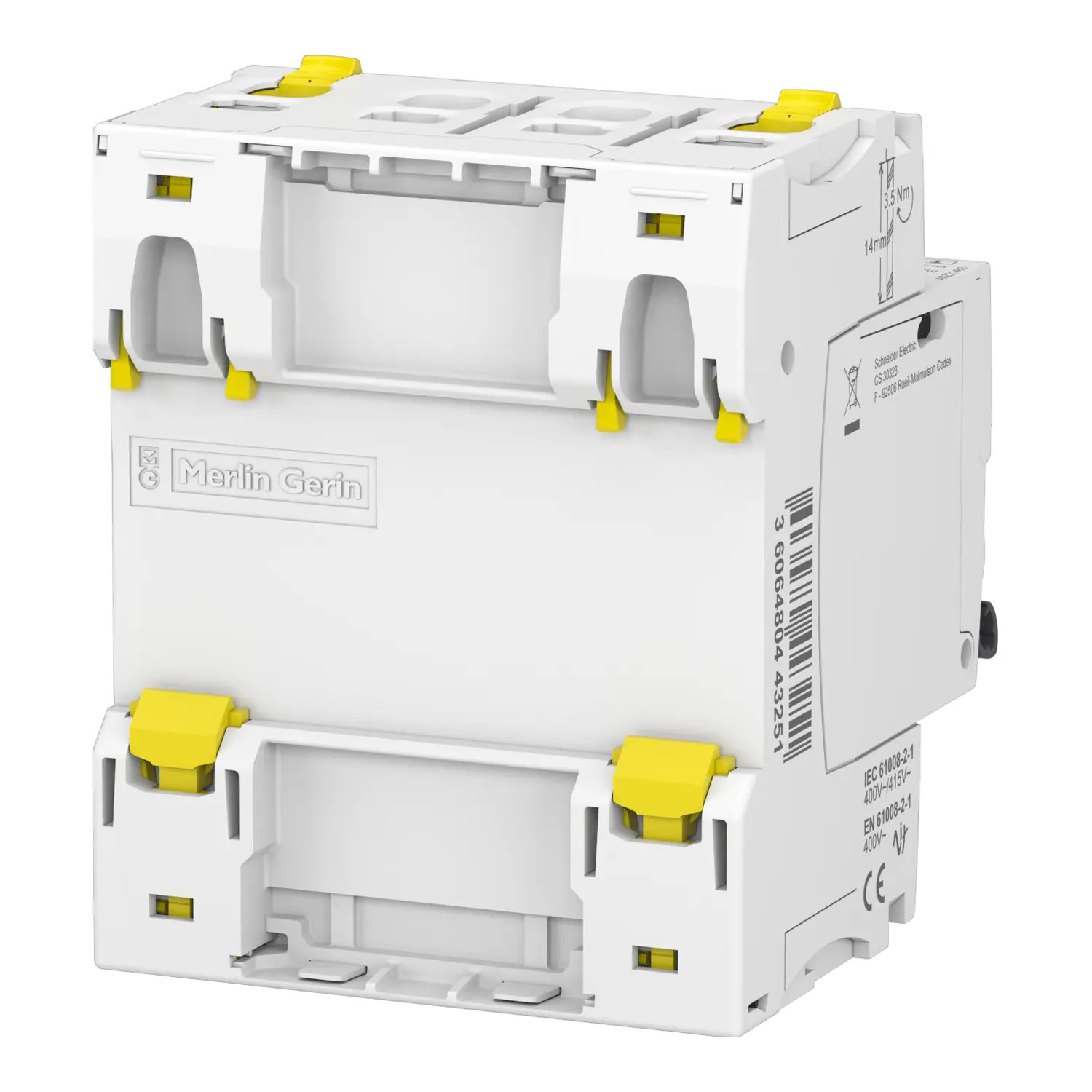

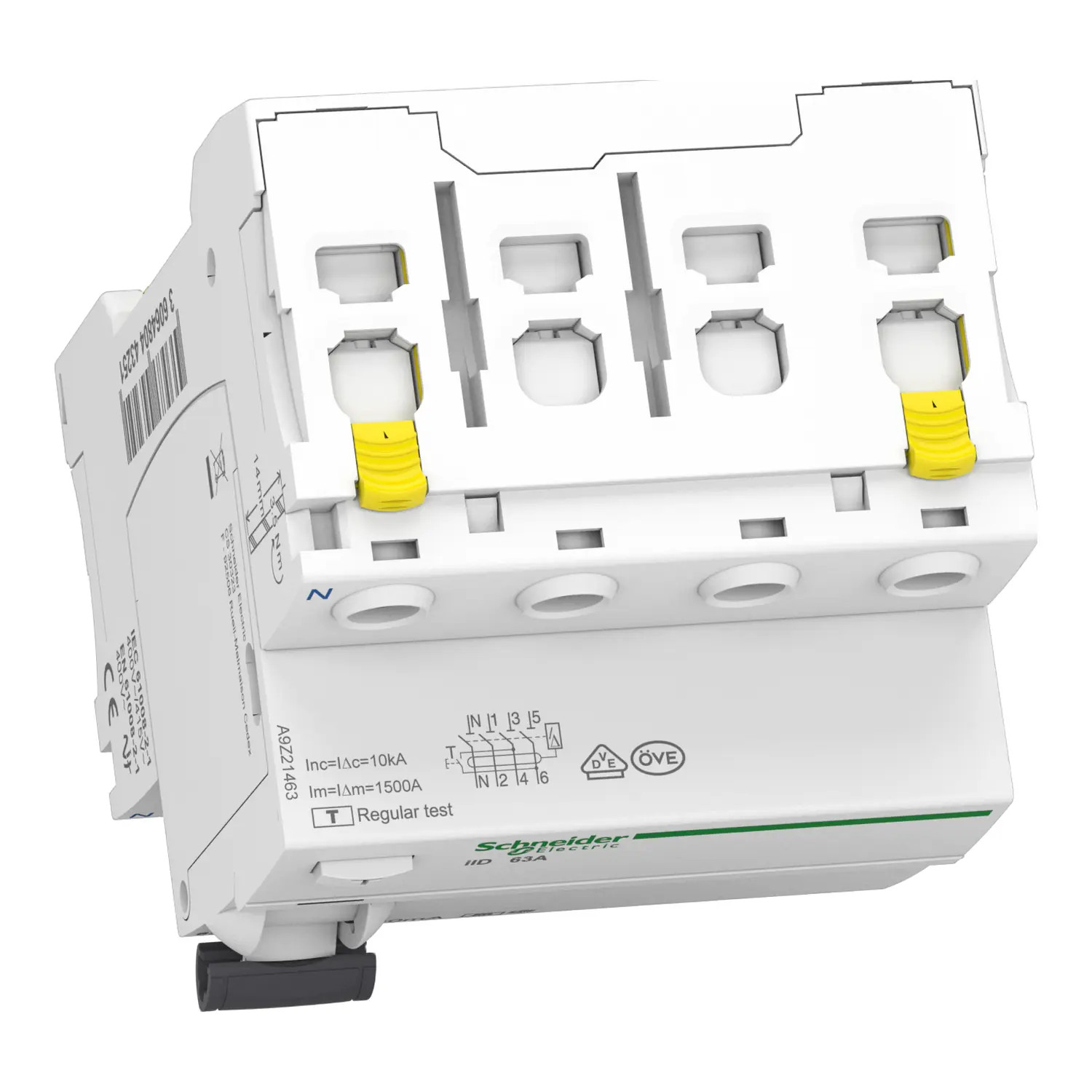

Interrupteur différentiel Schneider Acti9 iID double bornes 4P 63A 30mA type A
L'interrupteur différentiel Schneider A9Z21463 est techniquement identique à l'interrupteur différentiel Schneider A9R21463 (même protection, même calibre, même sensibilité) mais avec un avantage majeur : un système de double bornes en haut et en bas. Chaque pôle dispose de deux connexions indépendantes, une pour le peigne et une pour le câble. Fini les doubles fils serrés dans une seule borne : le repiquage et les liaisons par fil deviennent beaucoup plus simples et plus propres.
Alimentation par le haut ou par le bas, au choix. Grâce aux doubles bornes, le raccordement est facilité dans les deux configurations :
- Pour alimenter des disjoncteurs 1P+N (neutre à gauche), prévoir 4 cordons de repiquage 16mm² et un peigne de répartition équilibrée A9XPC724 avec des bornes de raccordement.
- Pour alimenter des disjoncteurs 4P (bornes alignées), prévoir 4 cordons de repiquage 16mm², un peigne tétrapolaire Schneider A9XPH412 et des bornes de raccordement.
En alimentation par le bas, pas besoin de cordon de repiquage, vous pouvez peigner directement (prévoir étiquette de signalisation d'alimentation par le bas) :
Les points clés de l'inter différentiel Schneider A9Z21463

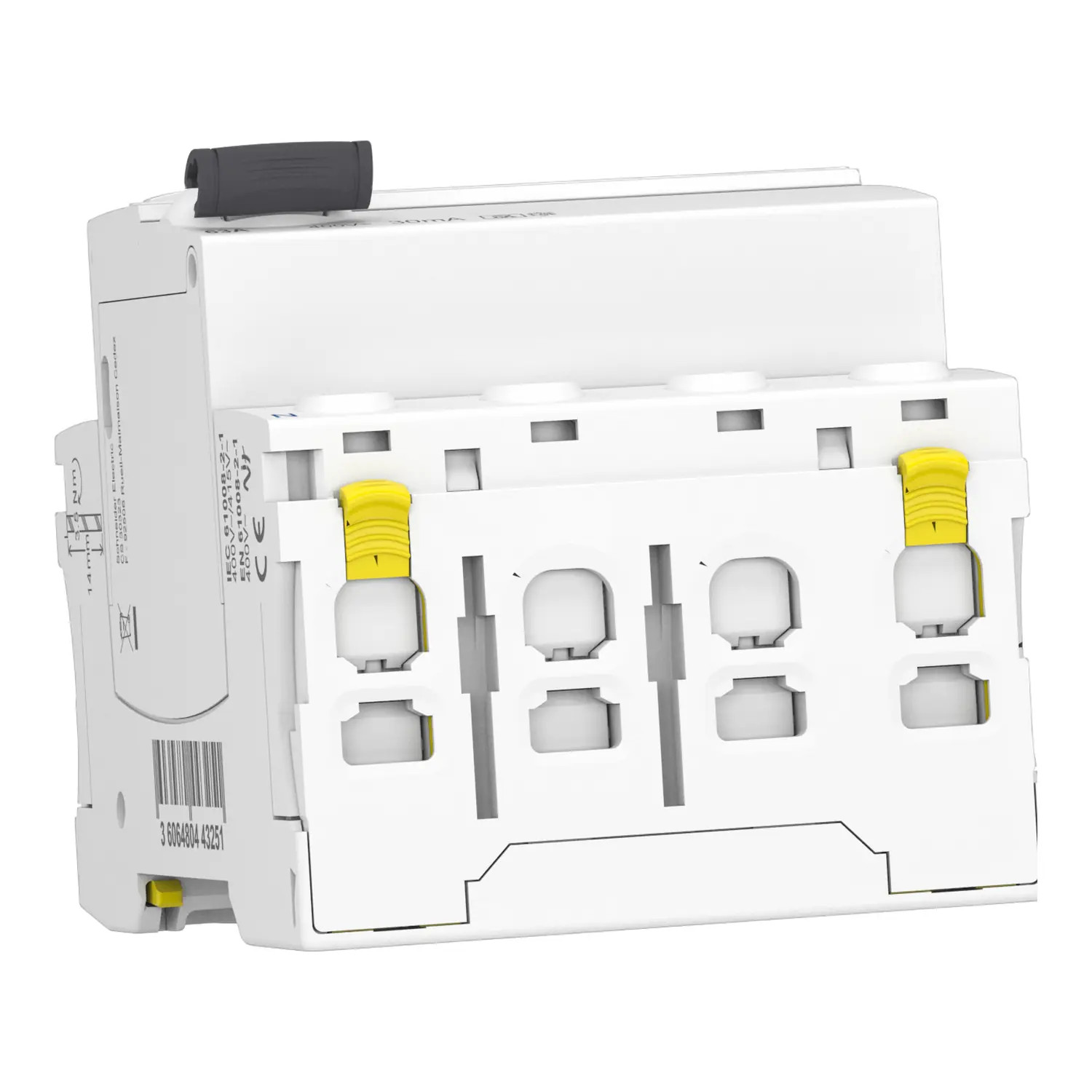

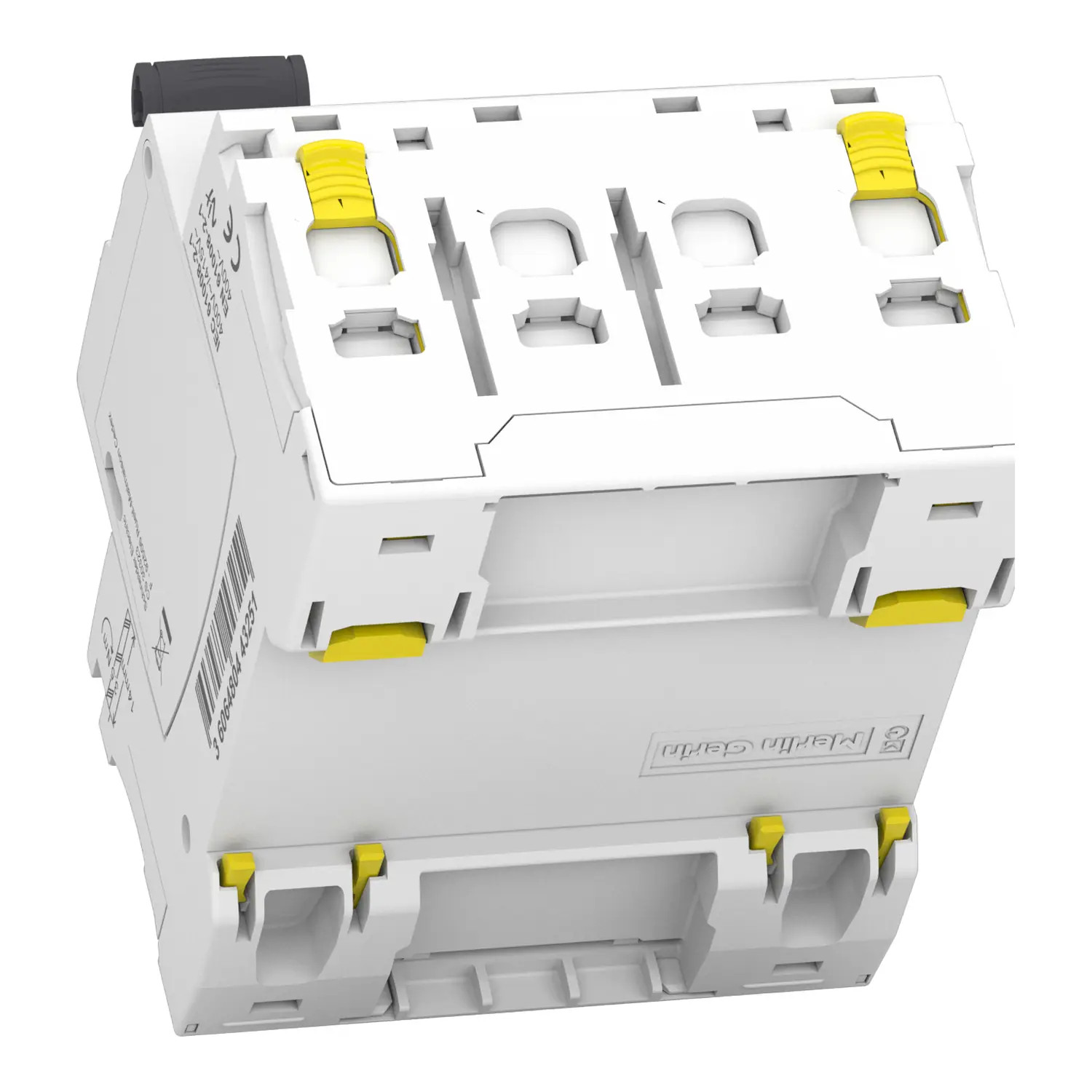

🔀 Double bornes : 2 connexions par pôle (haut et bas), une pour le peigne, une pour le câble. Repiquage simplifié.
🛡️ Type A : comme un type AC en plus sécurisé, il détecte en plus les fuites de courants continus pulsés.
👤🏠 Sensibilité 30mA : conforme à la norme NF C 15-100 pour un usage résidentiel.
⬆️/⬇️ Arrivée par le haut ou par le bas : en cas d'alimentation par le bas, étiquette de signalisation obligatoire.
🔗 Auxiliarisable : ce différentiel peut être accouplé à un contact auxiliaire ou une bobine MX (voir ci dessous ⬇️).
