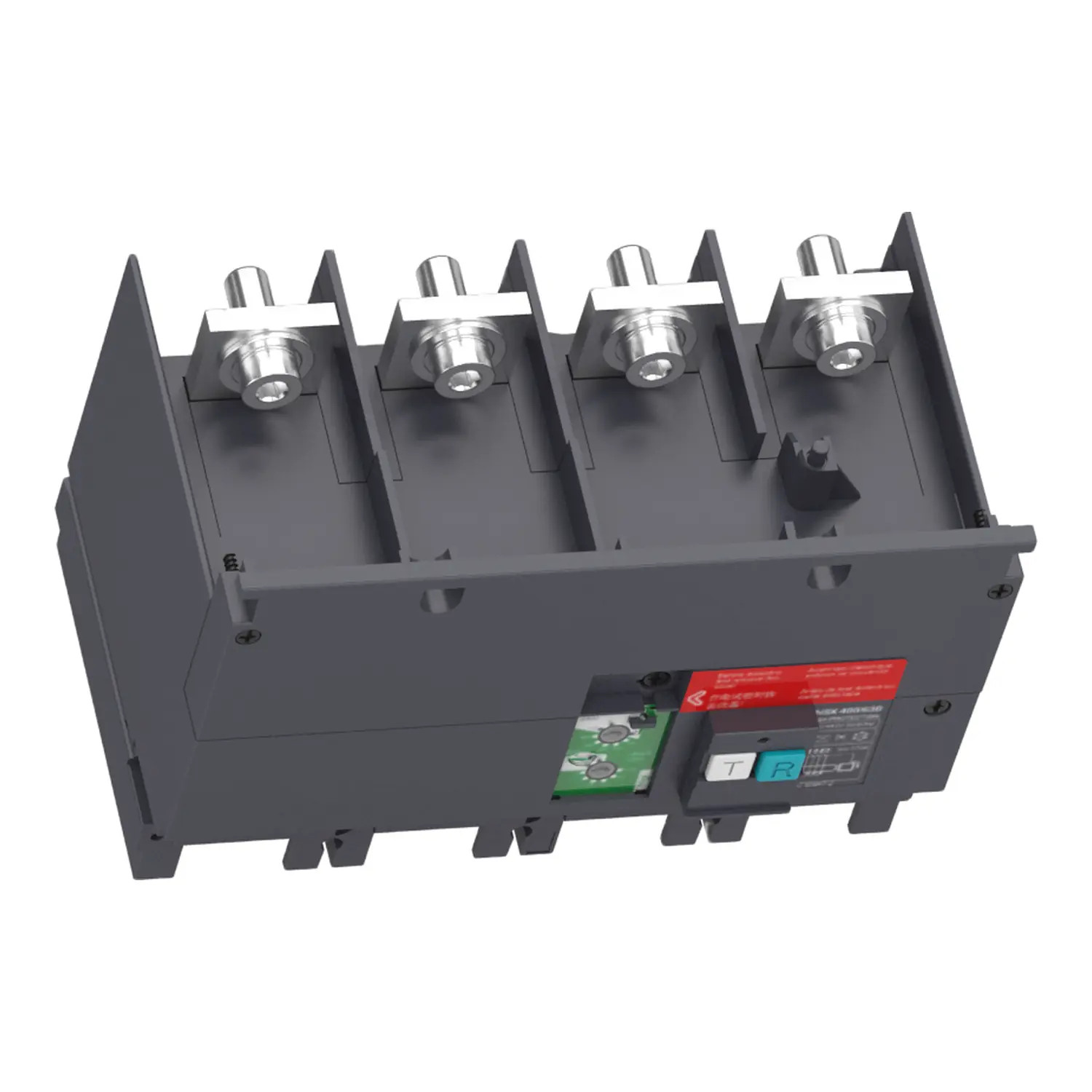

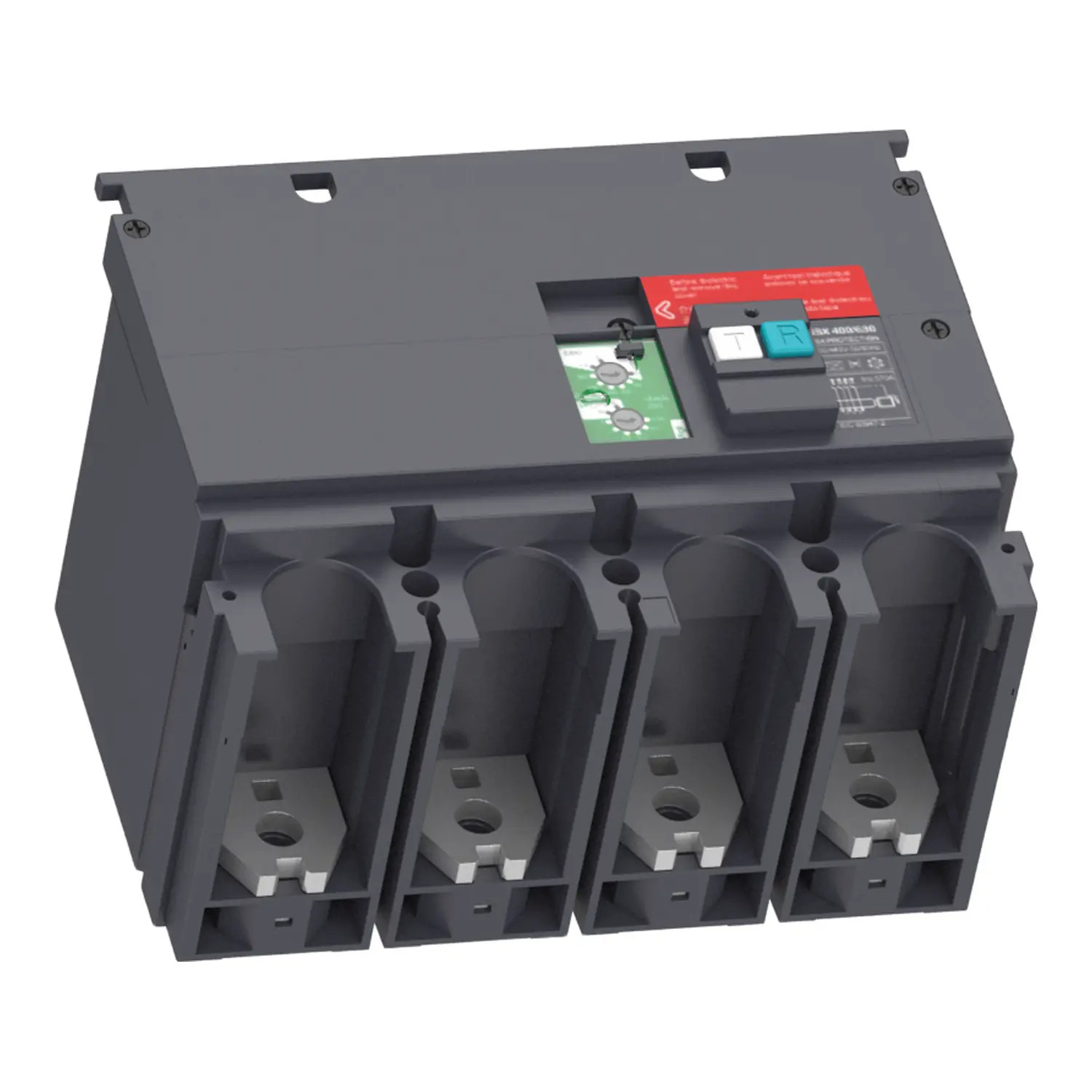

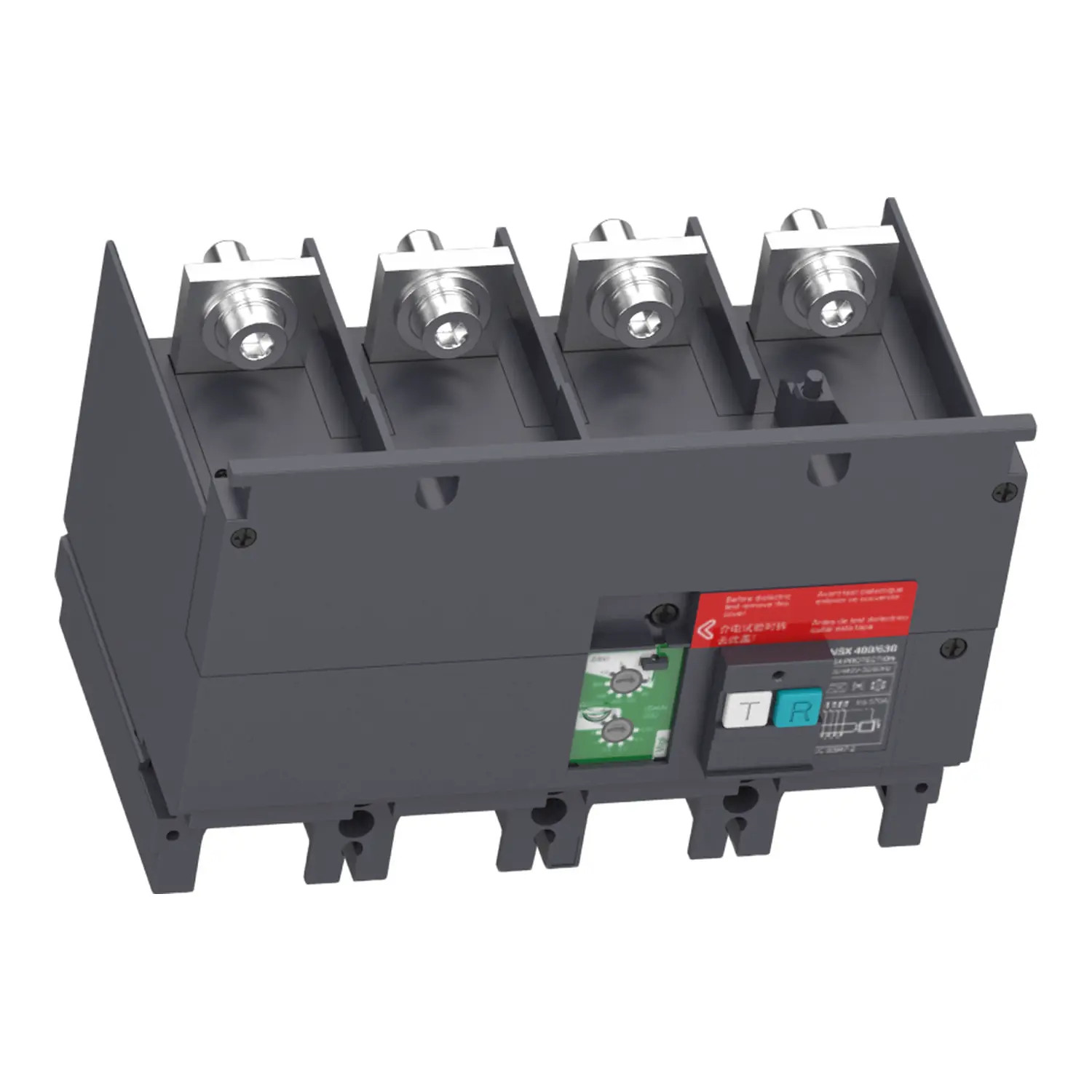

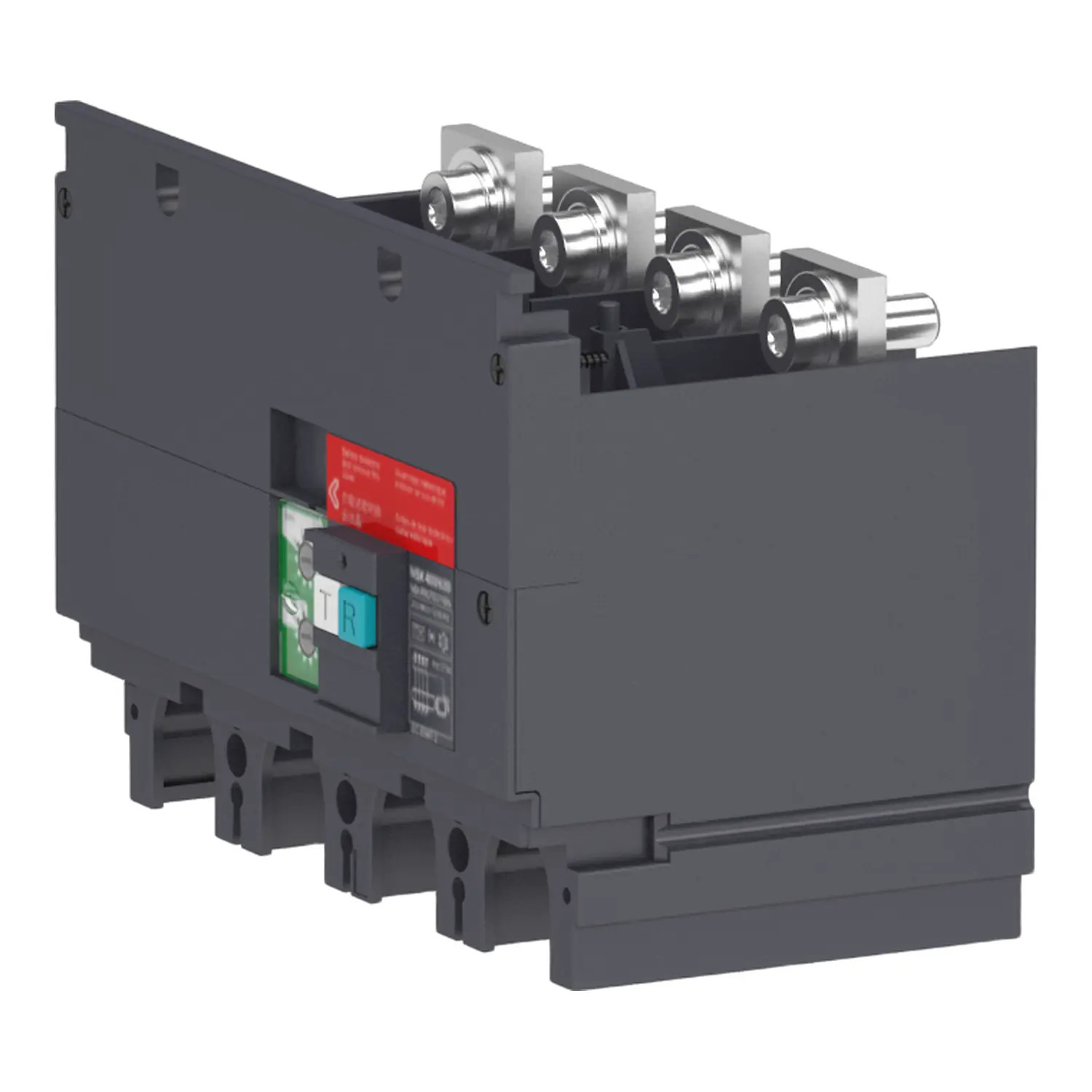

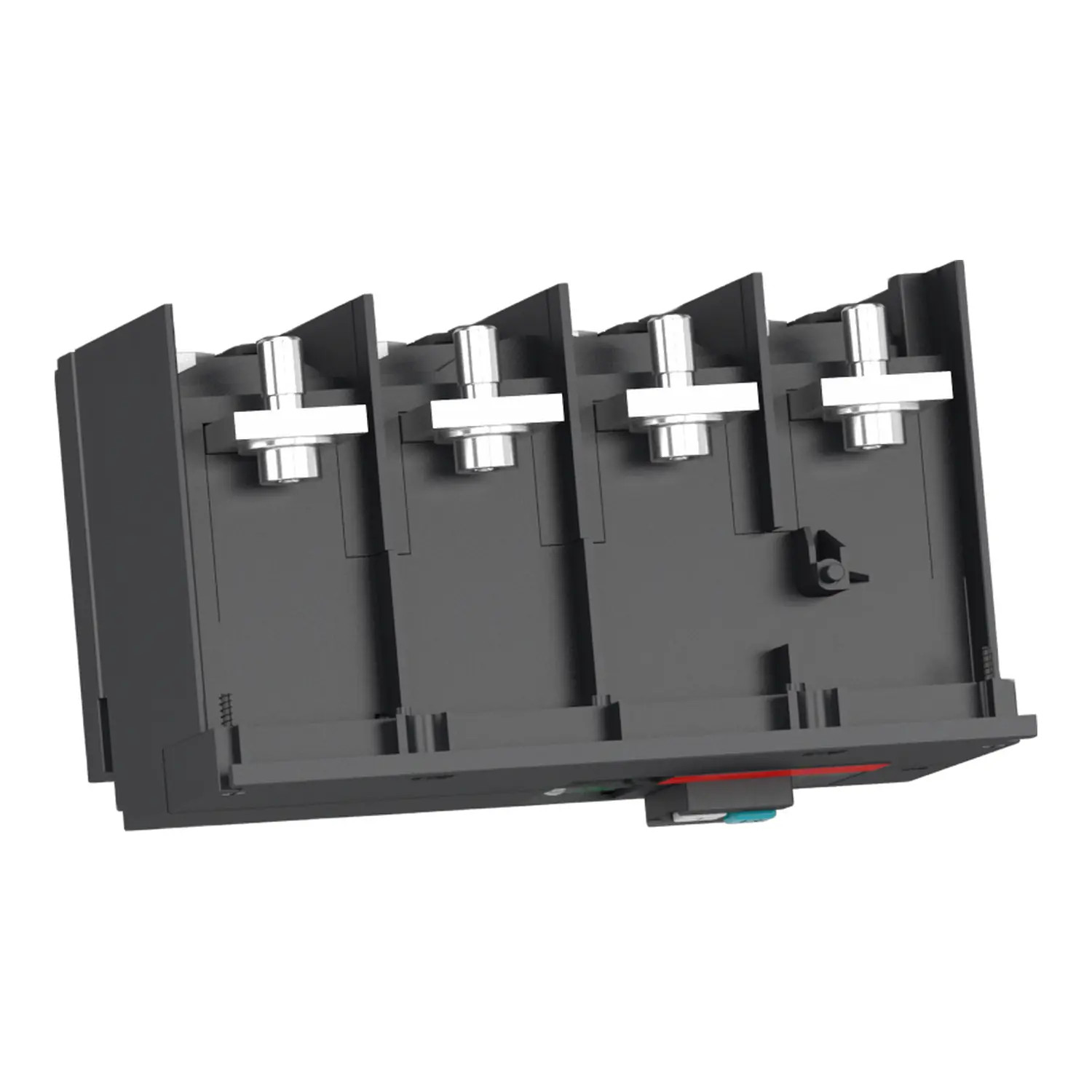

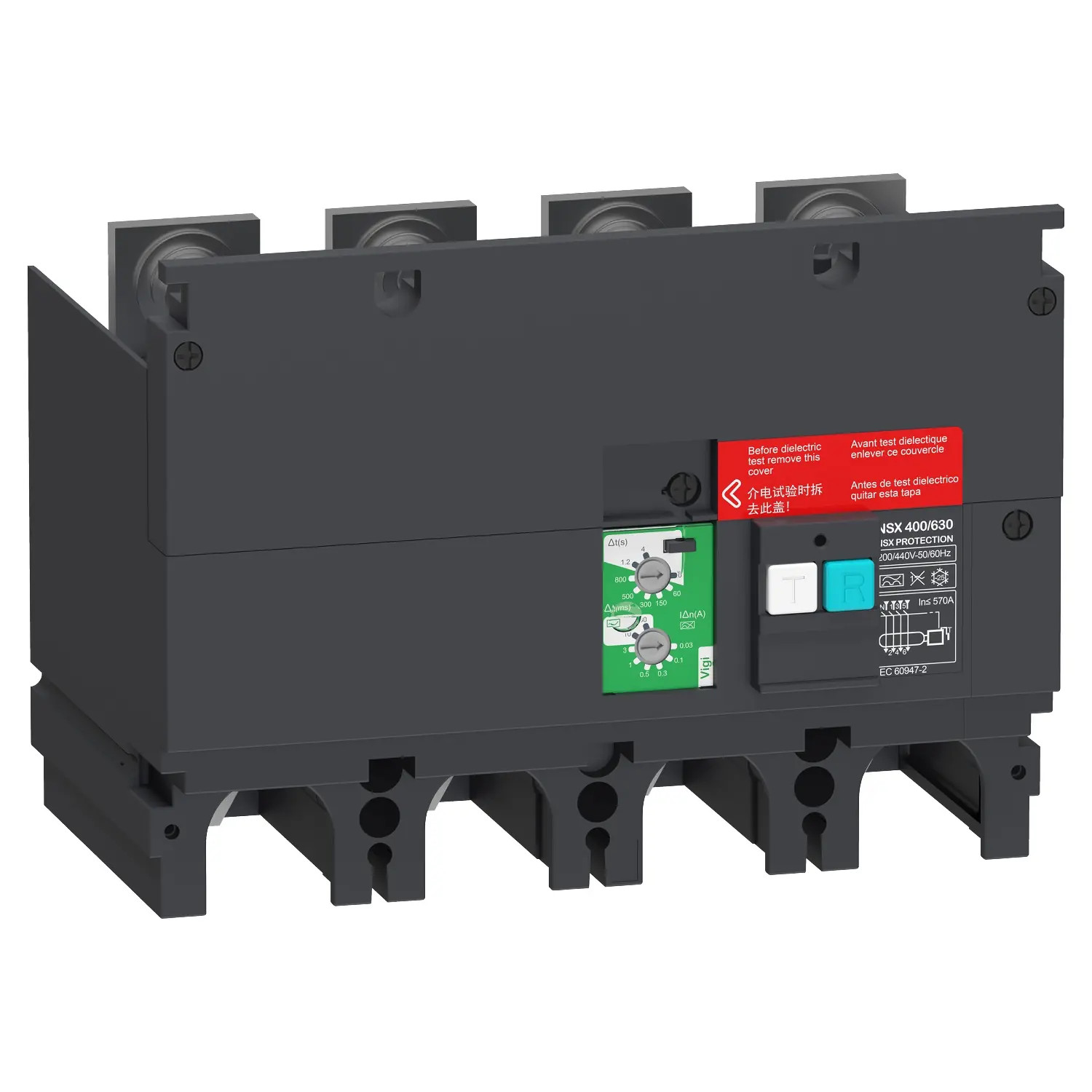

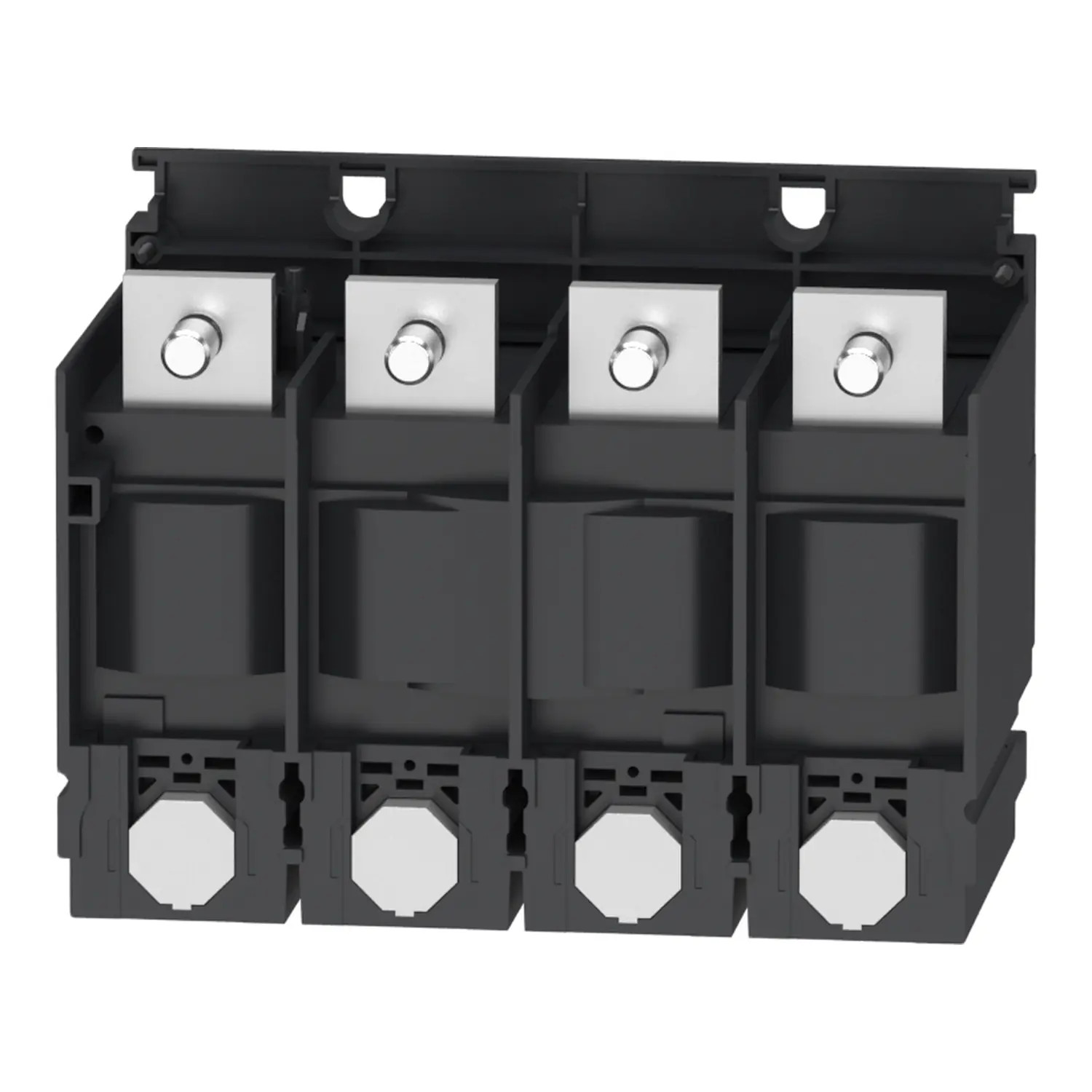

LV432465 Schneider - Bloc différentiel VigiPacT NSX pour disjoncteur 4P ComPact NSX400 et NSX630 - 30mA à 30A - 200/440Vca
Bloc Vigi LV432465 Schneider VigiPacT 4P 0,03 à 30A 200/440Vca pour NSX400/630
Le LV432465 Schneider, c’est le bloc différentiel VigiPacT 4P qui ajoute la protection différentielle à un disjoncteur NSX400 ou à un compact NSX630 en version 4P. Il se monte directement sous le disjoncteur, sur ses bornes aval, et agit sur le déclencheur en cas de défaut à la terre. La sensibilité est réglable de 30mA à 30A et la temporisation de 0 à 4s, pratique pour la sélectivité avec les différentiels en aval. Auto-alimenté par le réseau, il fonctionne de 200 à 440Vca 50/60Hz.
Le bouton test T est à actionner avant la mise en service puis tous les 3 mois. Le capot de plombage LV429375 est disponible en accessoires.
Côté pose, on réarme le Vigi avant montage puis on serre les bornes à 50 N.m avec une clé 6 pans de 8mm.
Côté raccordement, le Vigi reprend le même raccordement aval que le disjoncteur : cosses M10 (minimum) avec une languette de 25mm maximum, bornes LV432480 (35 à 300mm²), épanouisseurs LV432491 ou LV432493 et cache-bornes LV432594 (long) ou LV432592 (court), tous vendus séparément ⬇️. Attention, il ne se monte pas en aval d’un PowerTag M630 ni d’un accessoire de couplage LV432619/LV432620.
Si vous êtes un professionnel et que vous avez besoin de grandes quantités, appelez-nous au 02 96 84 70 20 ou demandez un devis pour une armoire complète.
Ce qu’il faut retenir du bloc Vigi Schneider LV432465 :
🎚️ Sensibilité réglable : 0,03 / 0,1 / 0,3 / 0,5 / 1 / 3A en classe A, 10 / 30A en classe AC.
⏱️ Temporisation réglable : 0 / 60 / 150 / 300 / 500 / 800ms / 1,2s / 4s.
⚡ Tension : 200 à 440Vca 50/60Hz, conforme IEC 60947-2 annexe B.
🔌 Polarité 4P : pour NSX400 et NSX630 4P, version 3P ref LV432464.
🔧 Raccordement : identique au disjoncteur NSX, cosses M10, bornes en option.
🧩 Signalisation de défaut : via contact SDV 29450 ou 29452 en option.
📏 Encombrement : ensemble disjoncteur + Vigi de 320x185mm (HxL).
Fiche technique
- Type de produit
- Bloc différentiel
- Gamme
- VigiPacT
- Famille
- VigiPacT NSX400-630
- Calibre
- 400A | 630A
- Capacité des bornes de raccordement (fil rigide)
- 35 à 300mm² avec bornes à vis LV432480 vendues à part
- Polarité
- 4P
- Possibilité d'ajouter des contacts auxiliaires
- Oui
- Type de connexion
- Bornes à cage en option | Cosses
- Sensibilité
- 1A | 3A | 10A | 30A | 30mA | 100mA | 300mA | 500mA | Réglable
- Compatible câble aluminium
- Oui avec cosses alu cuivre ou bornes alu cuivre LV432480 (35 à 300mm²)
- Montage
- Sous disjoncteur NSX (bornes aval)
- Poids (kg)
- 3,3
- Référence d'épanouisseurs compatibles
- LV432491 ou LV432493
- Référence de bornes à vis compatible
- LV432480 (35 à 300mm²)
- Référence de cache bornes compatibles
- LV432594 (cache borne long standard) ou LV432592 (cache borne court prise arrière)
- Type de cosses
- Cosses M10 (minimum) avec une languette de largeur 25mm maximum
- Poles protégés
- 4P
- EAN-13
- 3606481298669
- MPN
- LV432465
