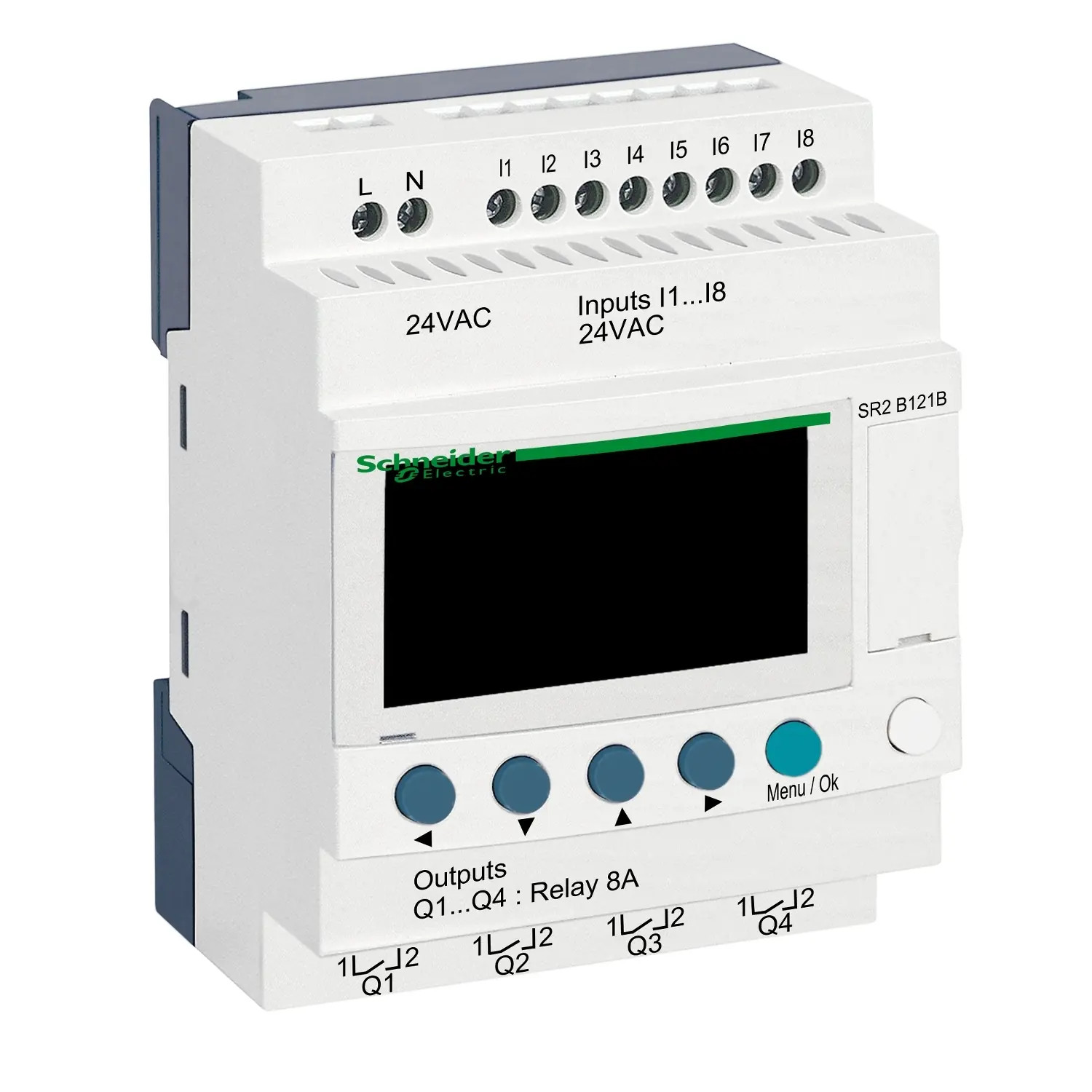

SR2B121B Schneider - Mini automate Zelio Logic compact 12 E/S 24V AC - Avec horloge et écran
Relais intelligent Zelio Logic compact 12 entrées/sorties - Alimentation 24V AC
Le relais intelligent SR2B121B de Schneider Electric est un petit automate programmable de la gamme Zelio Logic. Il automatise simplement les commandes à heures fixes ou séquencées : éclairage, arrosage, chauffage, ventilation, volets ou portails.
C'est un modèle compact : ses 12 entrées/sorties sont fixes, sans extension possible. Pour une installation évolutive, choisissez un relais Zelio modulaire (SR3).

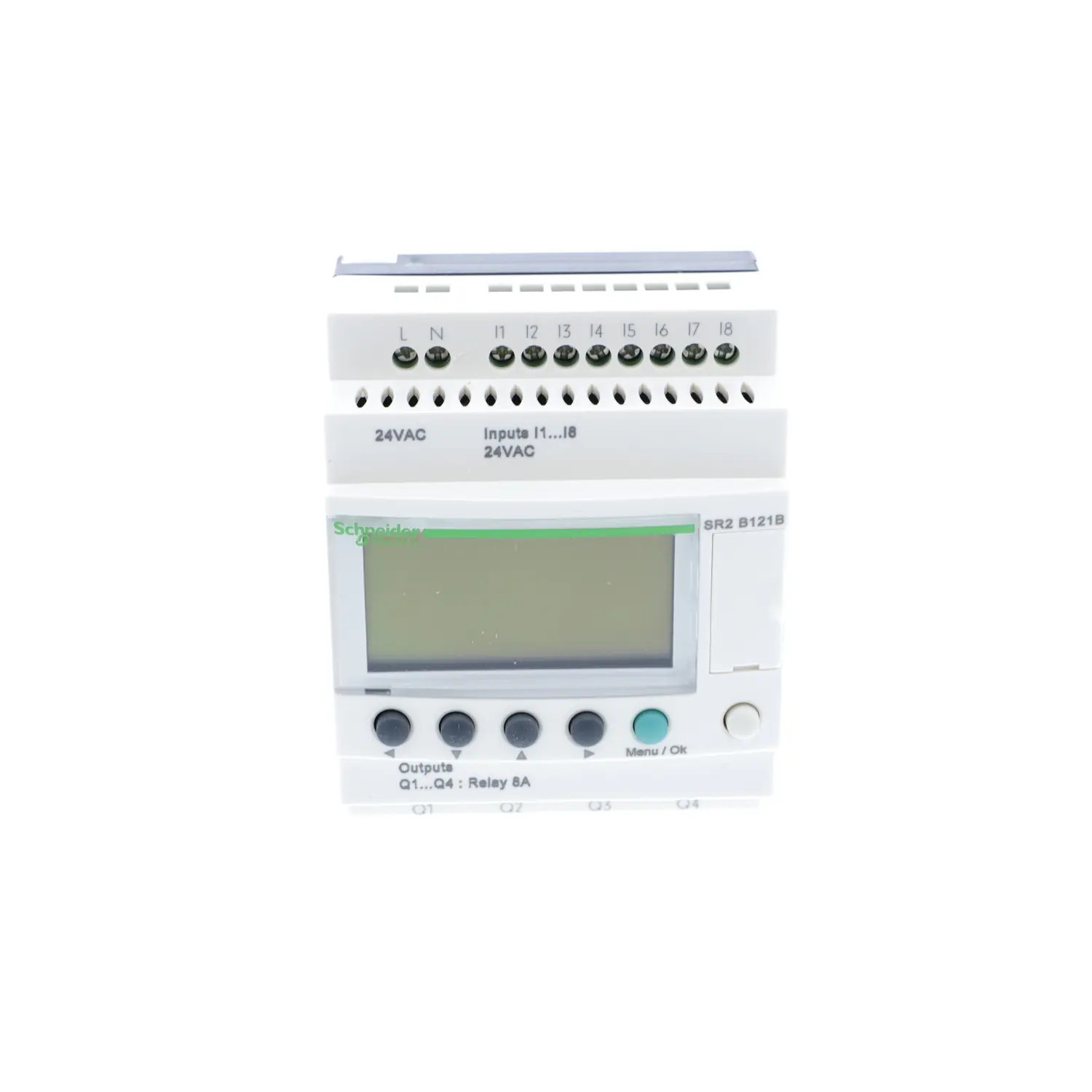

Il possède un écran rétroéclairé et un clavier en façade pour ajuster les réglages sur place, ainsi qu'une horloge pour les programmations journalières, hebdomadaires ou annuelles.
Il s'alimente en 24V AC, par exemple depuis un transformateur de commande. Ses entrées fonctionnent dans la même tension.
Ses 4 sorties à relais (8A) commandent directement contacteurs, voyants ou électrovannes, en alternatif comme en continu.
Il se programme avec le logiciel gratuit Zelio Soft 2, en LADDER (langage à contacts) ou en FBD (blocs fonctions), avec simulation avant transfert par le câble USB SR2USB01.

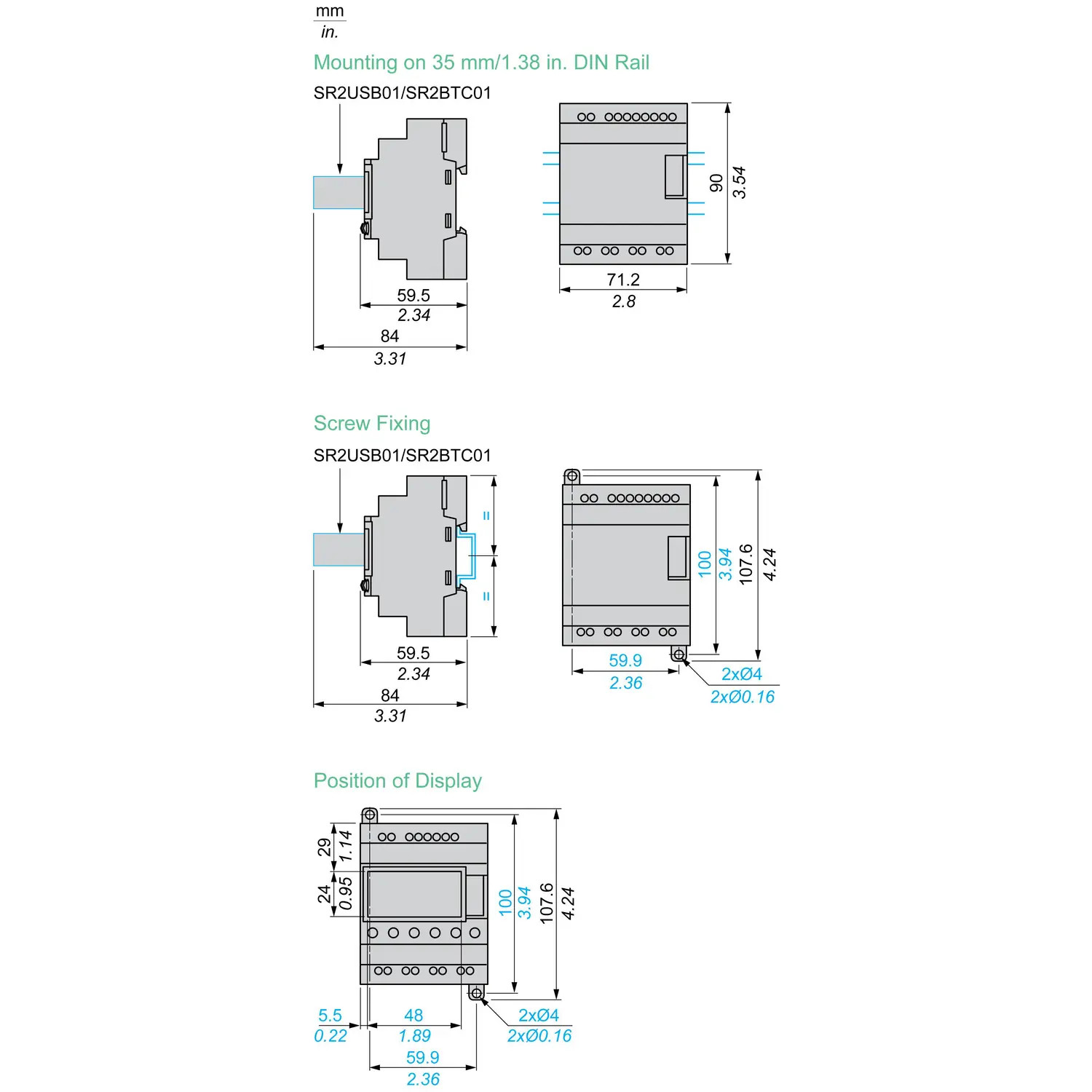

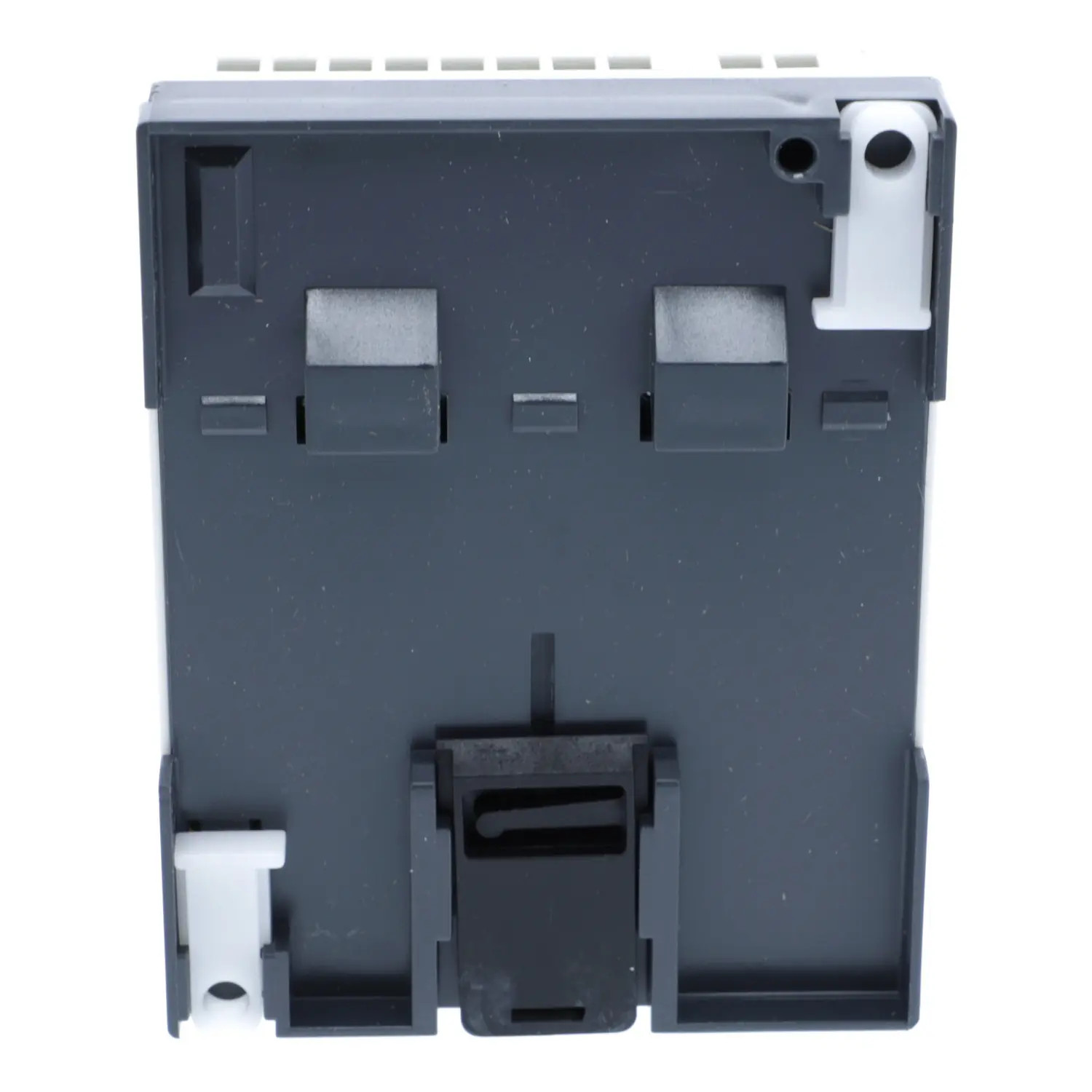

Montage sur le rail DIN d'un coffret électrique (4 modules) ou par vis sur la plaque de montage d'une armoire électrique industrielle.
Besoin d'aide pour choisir votre relais ou vos extensions ? appelez-nous au 02 96 84 70 20.
Caractéristiques du relais Zelio SR2B121B
⚡ Tension d'alimentation : 24V AC
🔢 Nombre d'entrées / sorties : 12 E/S
📥 Nombre d'entrées TOR : 8
📈 Nombre d'entrées analogiques 0-10V : 0
📤 Nombre de sorties à relais : 4 (8A)
⚙️ Nombre de sorties à transistor : 0
🖥️ Écran en façade : Avec
🕒 Horloge : Avec
🧩 Extensible : Non
🔩 Type de connexion : Bornes à vis
📏 Encombrement (modules de 18mm) : 4 modules
Fiche technique
- Type de produit
- Automate Zelio | Automate programmable | Relais intelligent
- Gamme
- Zelio Logic
- Famille
- Compact
- Garantie
- 18 mois
- Certification
- C-Tick | CSA | GL | GOST | UL
- Encombrement (modules de 18mm)
- 4 modules
- Température de fonctionnement
- -20°C à +55°C
- Type de connexion
- Bornes à vis
- Montage
- Fixation par vis | Rail DIN
- Extensible
- Non
- Horloge
- Avec
- Langage de programmation
- FBD | LADDER
- Nombre d'entrées / sorties
- 12 E/S
- Nombre d'entrées TOR
- 8
- Nombre d'entrées analogiques 0-10V
- 0
- Nombre de sorties à relais
- 4
- Nombre de sorties à transistor
- 0
- Tension d'alimentation
- 24V AC
- Écran en façade
- Avec
- EAN-13
- 3389110549157
- MPN
- SR2B121B
