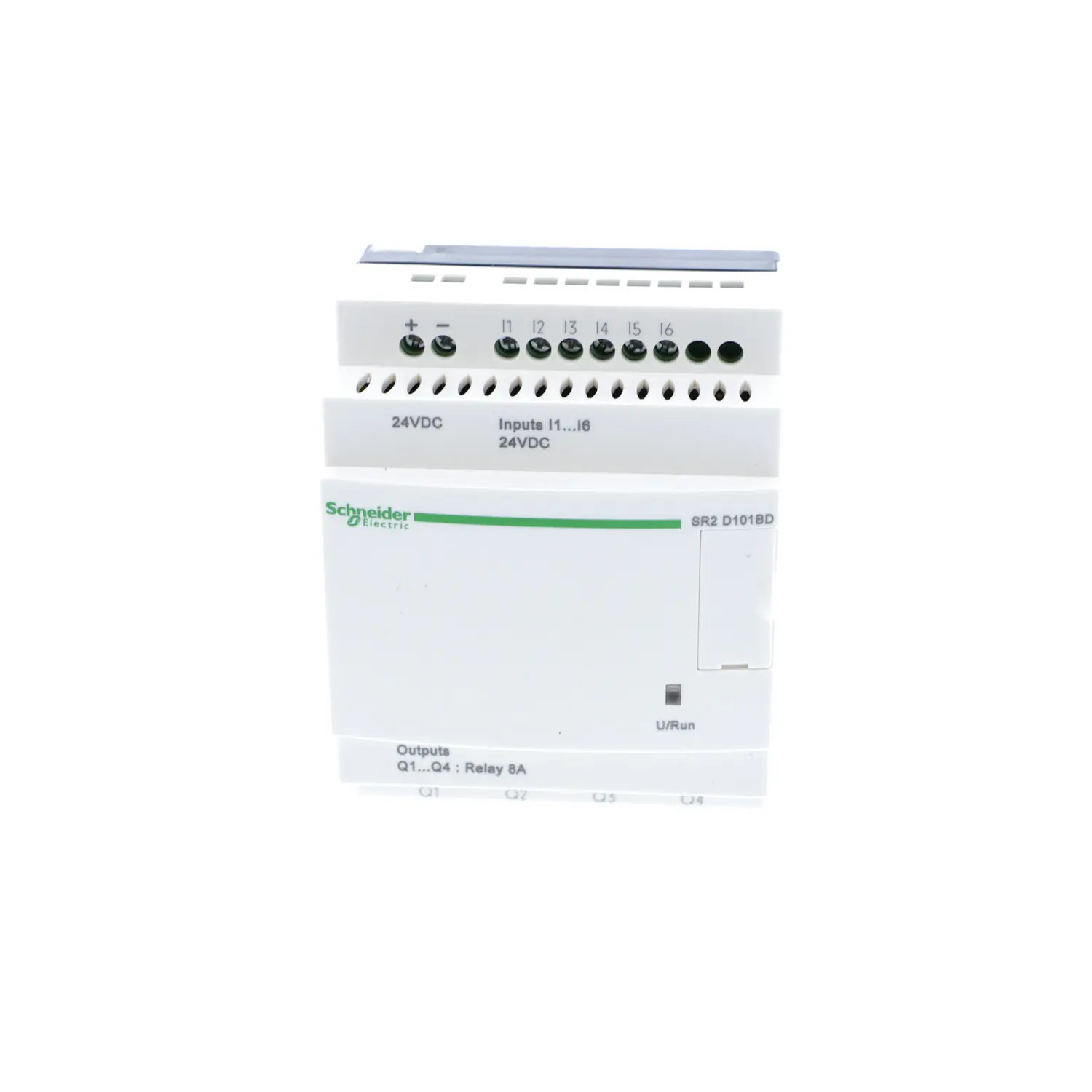

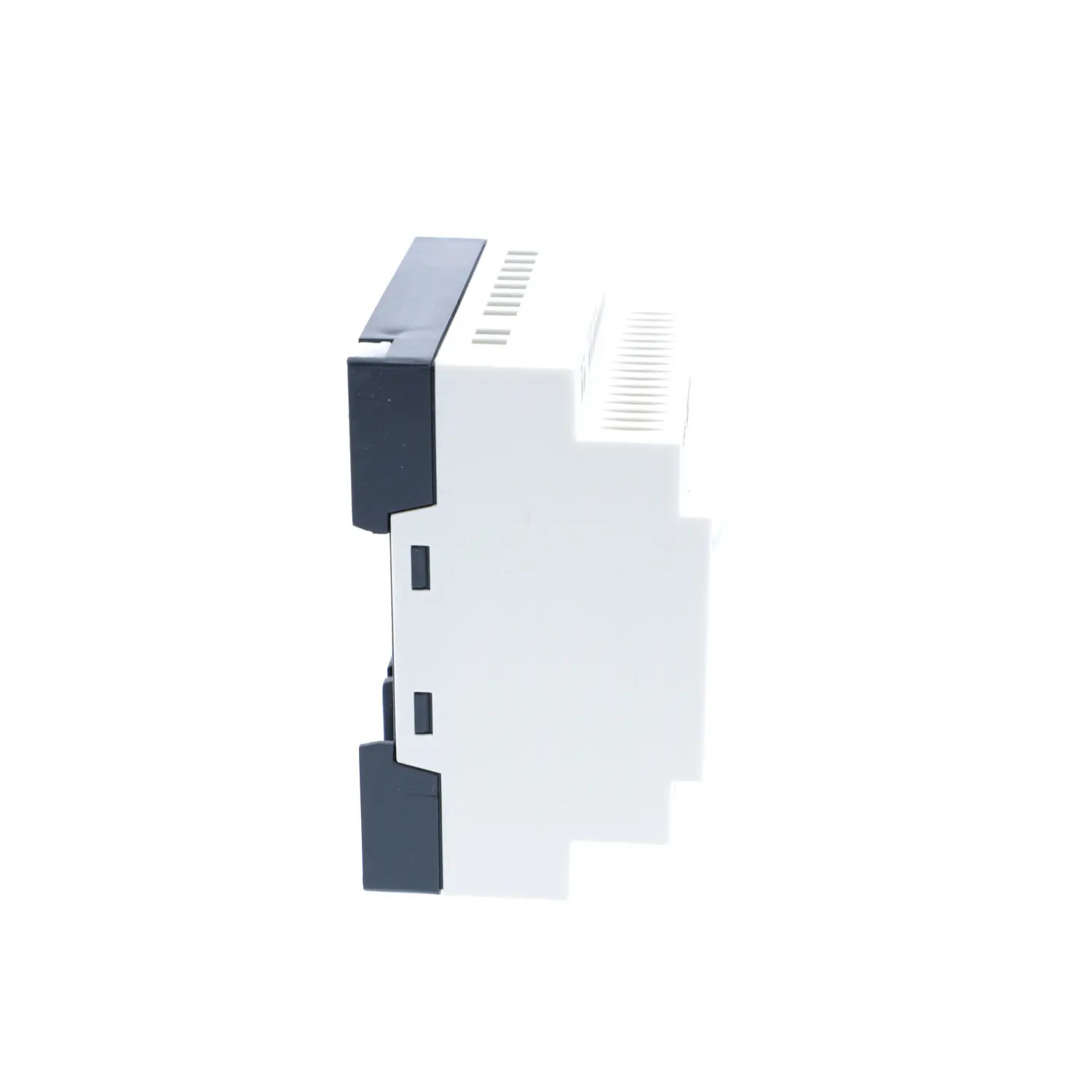

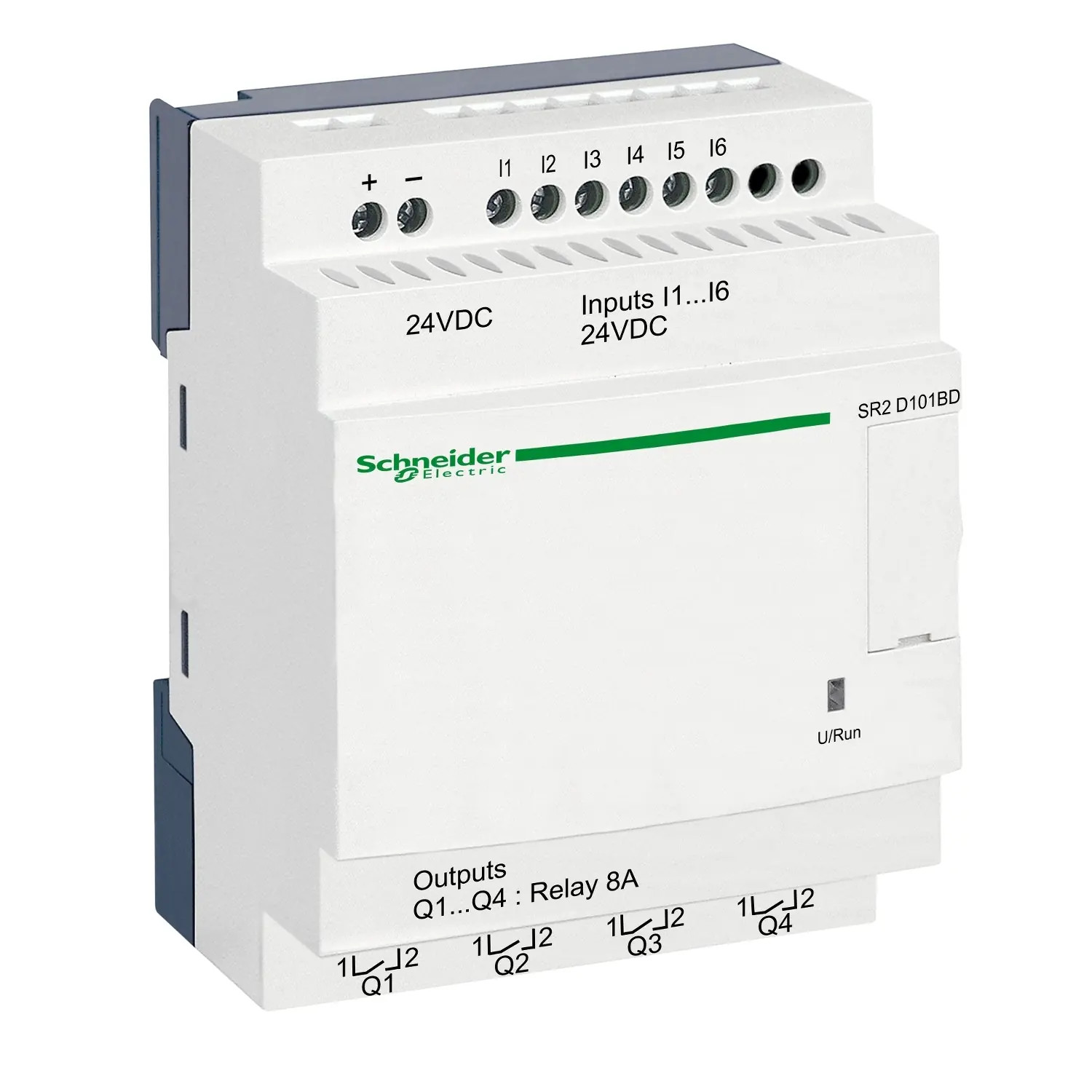

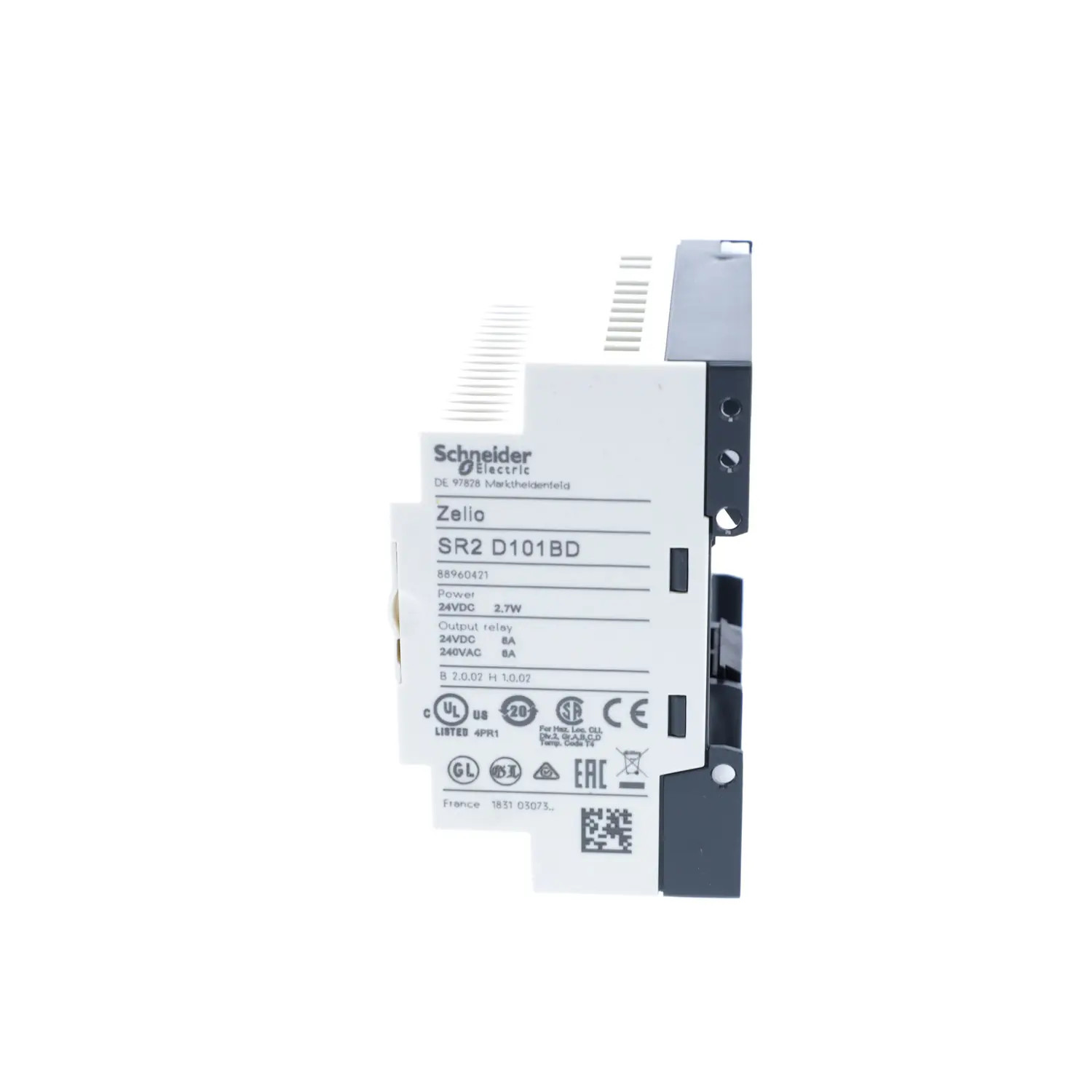

SR2D101BD Schneider - Mini automate Zelio Logic compact 10 E/S 24V DC - Sans écran ni horloge
Relais intelligent Zelio Logic compact 10 entrées/sorties - Alimentation 24V DC
Le relais intelligent SR2D101BD de Schneider Electric est un petit automate programmable de la gamme Zelio Logic. Il remplace relais, minuteries et câblage traditionnel pour automatiser une pompe, un portail, un convoyeur ou une petite machine.
C'est un modèle compact : ses 10 entrées/sorties sont fixes, sans extension possible. Pour une installation évolutive, choisissez un relais Zelio modulaire (SR3).
Il n'a ni écran ni horloge : il se programme depuis un PC et convient aux automatismes simples, sans réglage sur place ni programmation horaire. Si vous avez besoin de modifier des réglages sur site, préférez un modèle avec écran (SR2A ou SR2B).
Il s'alimente en 24V DC via une alimentation modulaire 24V.
Ses 4 sorties à relais (8A) commandent directement contacteurs, voyants ou électrovannes, en alternatif comme en continu.
Il se programme en LADDER (langage à contacts) avec le logiciel gratuit Zelio Soft 2, avec simulation avant transfert par le câble USB SR2USB01.

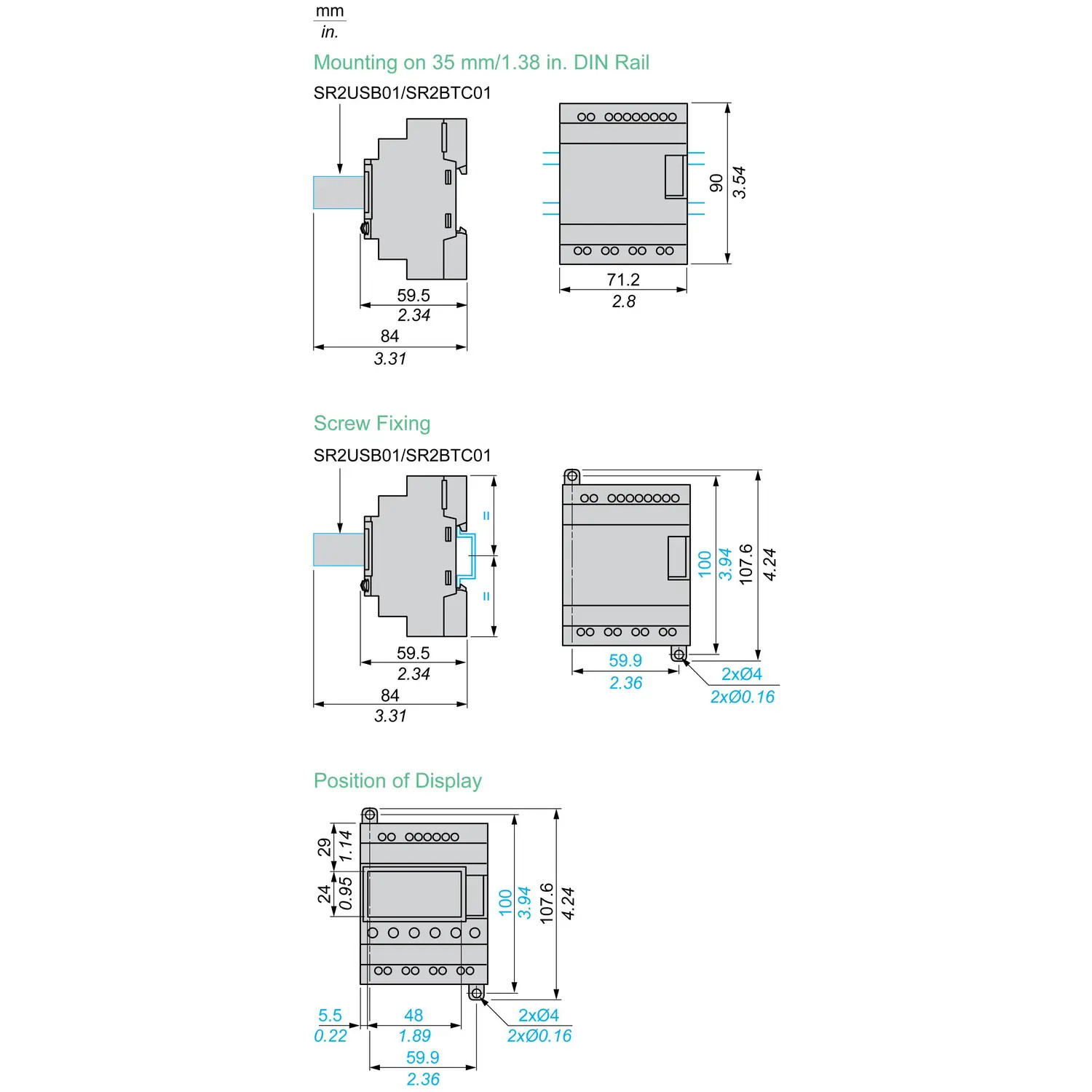

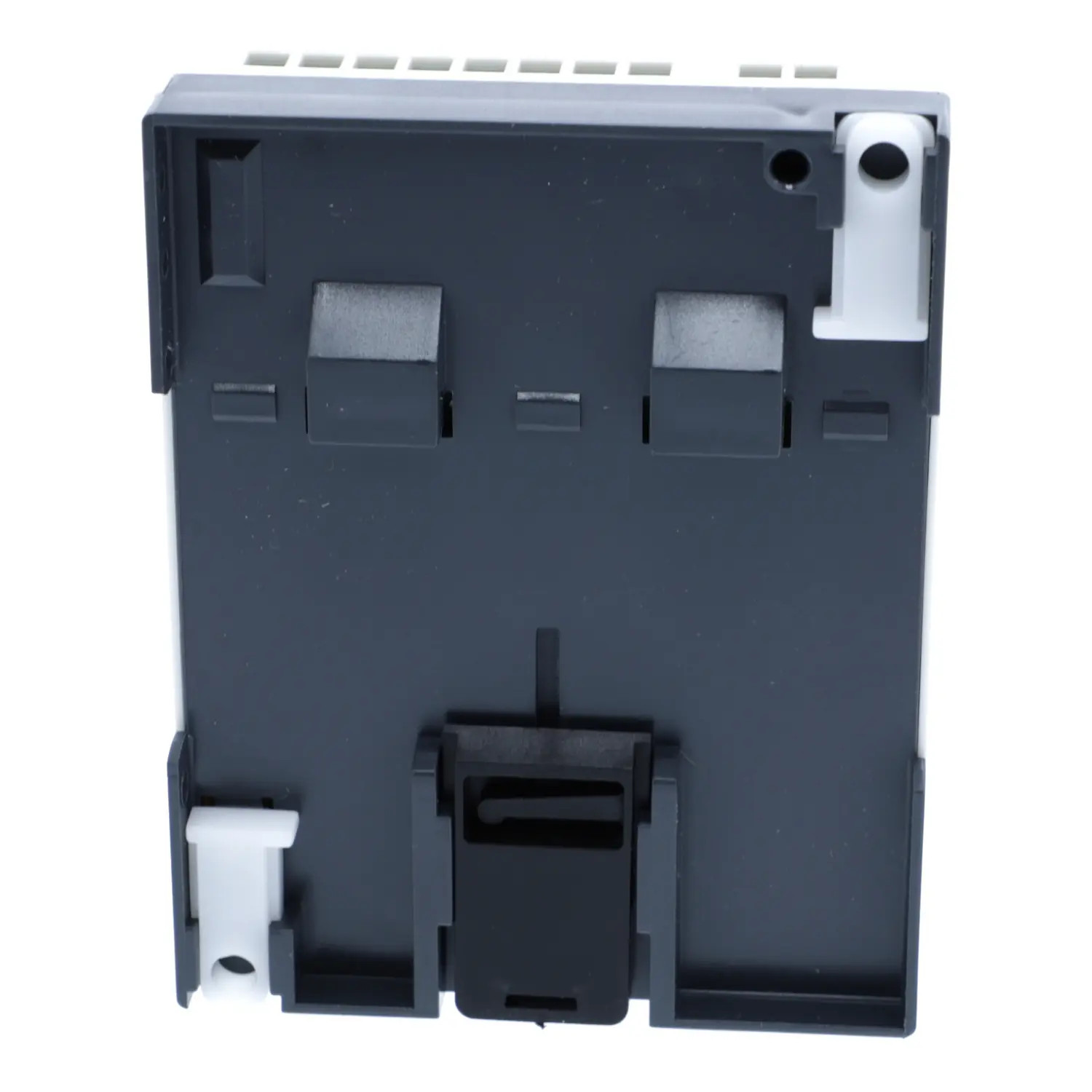

Montage sur le rail DIN d'un coffret électrique (4 modules) ou par vis sur la plaque de montage d'une armoire électrique industrielle.
Besoin d'aide pour choisir votre relais ou vos extensions ? appelez-nous au 02 96 84 70 20.
Caractéristiques du relais Zelio SR2D101BD
⚡ Tension d'alimentation : 24V DC
🔢 Nombre d'entrées / sorties : 10 E/S
📥 Nombre d'entrées TOR : 6
📈 Nombre d'entrées analogiques 0-10V : 0
📤 Nombre de sorties à relais : 4 (8A)
⚙️ Nombre de sorties à transistor : 0
🖥️ Écran en façade : Sans
🕒 Horloge : Sans
🧩 Extensible : Non
🔩 Type de connexion : Bornes à vis
📏 Encombrement (modules de 18mm) : 4 modules
Fiche technique
- Type de produit
- Automate Zelio | Automate programmable | Relais intelligent
- Gamme
- Zelio Logic
- Famille
- Compact
- Garantie
- 18 mois
- Certification
- C-Tick | CSA | GL | GOST | UL
- Encombrement (modules de 18mm)
- 4 modules
- Température de fonctionnement
- -20°C à +55°C
- Type de connexion
- Bornes à vis
- Montage
- Fixation par vis | Rail DIN
- Extensible
- Non
- Horloge
- Sans
- Langage de programmation
- LADDER
- Nombre d'entrées / sorties
- 10 E/S
- Nombre d'entrées TOR
- 6
- Nombre d'entrées analogiques 0-10V
- 0
- Nombre de sorties à relais
- 4
- Nombre de sorties à transistor
- 0
- Tension d'alimentation
- 24V DC
- Écran en façade
- Sans
- EAN-13
- 3389110549751
- MPN
- SR2D101BD
