SR3B101BD Schneider - Automate Zelio Logic modulaire extensible 10 E/S 24V DC - Avec horloge et écran

Relais intelligent Zelio Logic modulaire 10 entrées/sorties - Alimentation 24V DC

Le relais intelligent SR3B101BD de Schneider Electric est un petit automate programmable de la gamme Zelio Logic. Il automatise simplement les commandes à heures fixes ou séquencées : éclairage, arrosage, chauffage, ventilation, volets ou portails.

C'est un modèle modulaire : vous pouvez lui ajouter une extension d'entrées/sorties TOR de même tension (SR3XT61BD, SR3XT101BD ou SR3XT141BD) pour atteindre jusqu'à 24 entrées/sorties, ainsi qu'une extension analogique SR3XT43BD et un module Modbus SR3MBU01BD ou Ethernet SR3NET01BD.

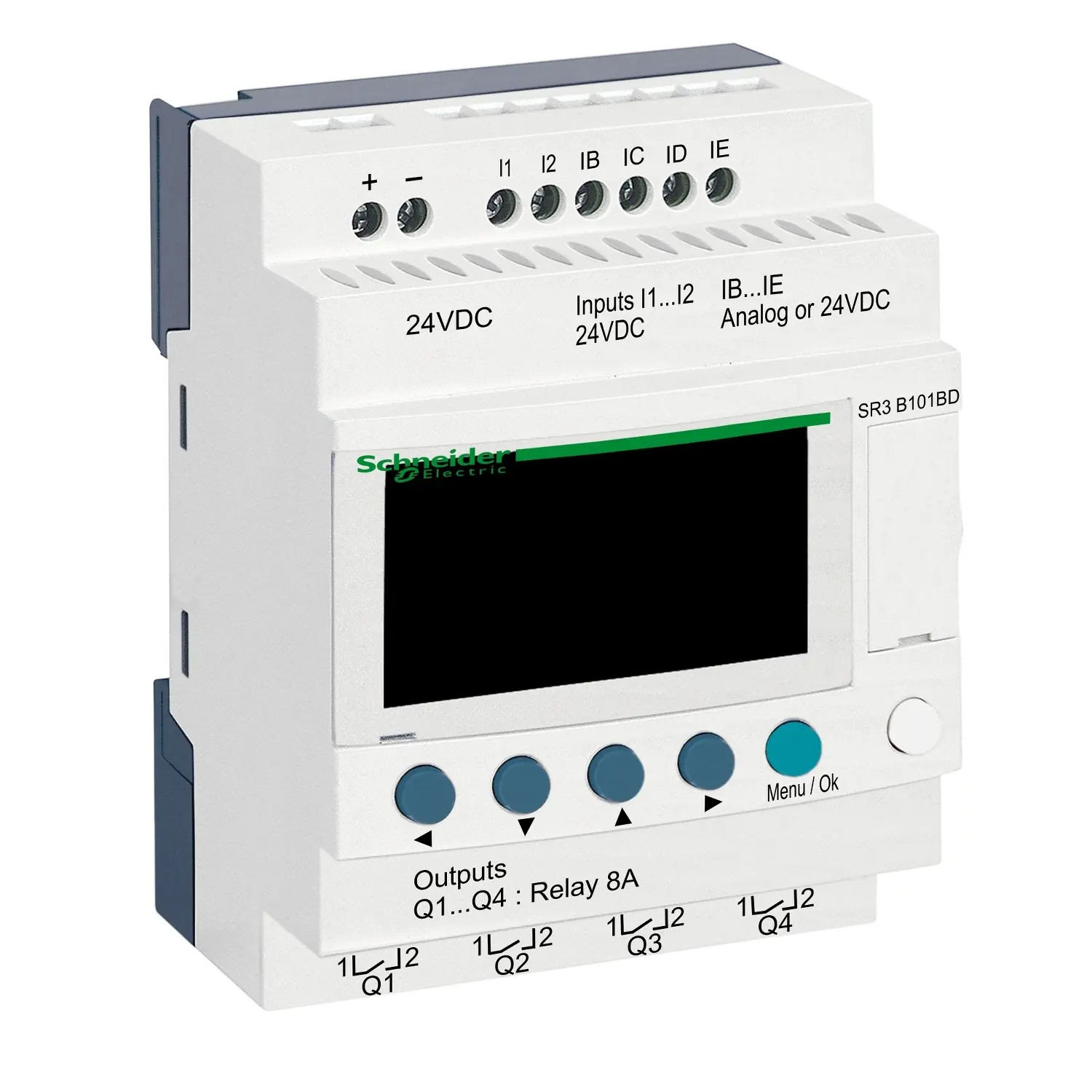

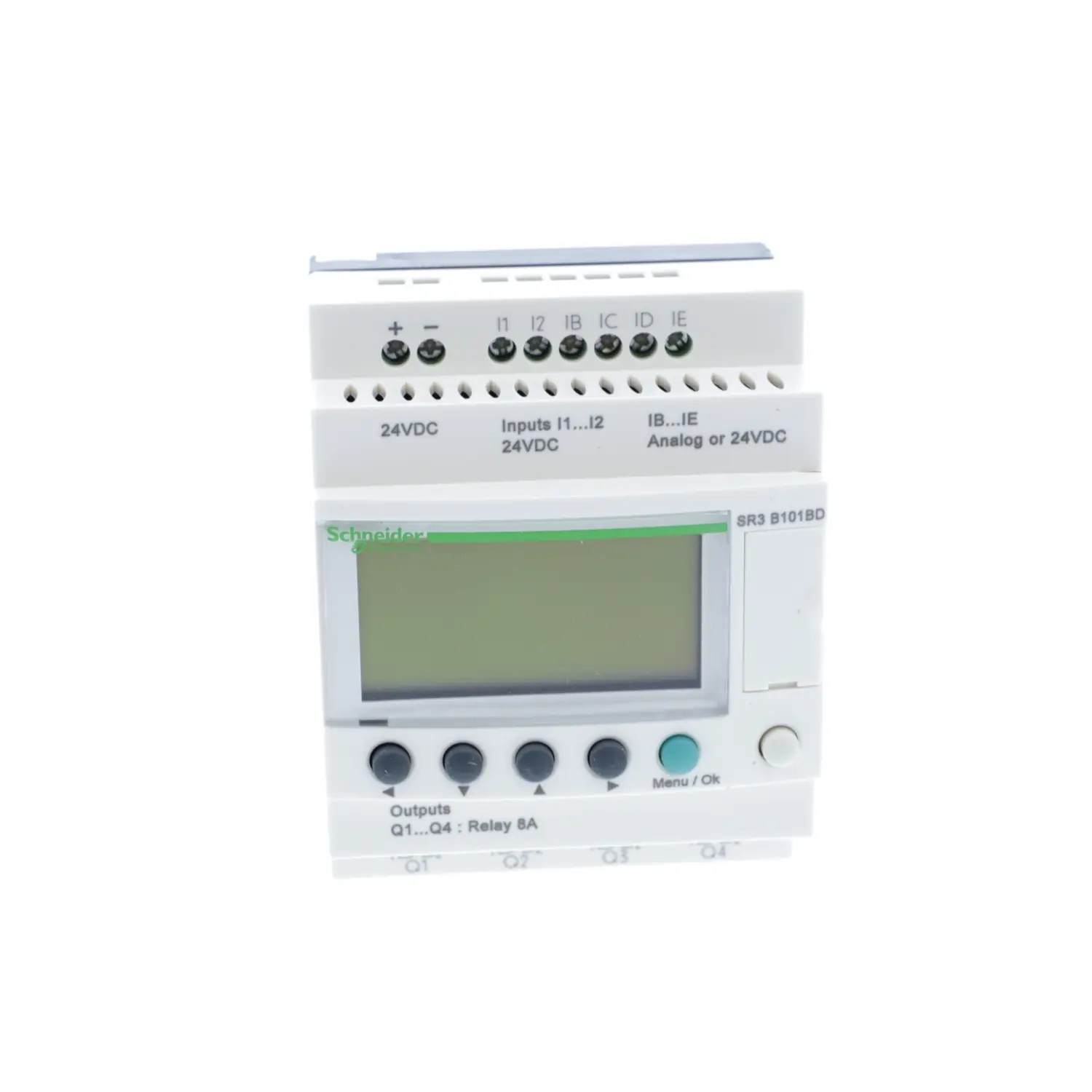

Il possède un écran rétroéclairé et un clavier en façade pour ajuster les réglages sur place, ainsi qu'une horloge pour les programmations journalières, hebdomadaires ou annuelles.

Il s'alimente en 24V DC via une alimentation modulaire 24V. 4 de ses entrées peuvent recevoir un capteur analogique 0-10V (température, pression, niveau).

Ses 4 sorties à relais (8A) commandent directement contacteurs, voyants ou électrovannes, en alternatif comme en continu.

Il se programme avec le logiciel gratuit Zelio Soft 2, en LADDER (langage à contacts) ou en FBD (blocs fonctions), avec simulation avant transfert par le câble USB SR2USB01.

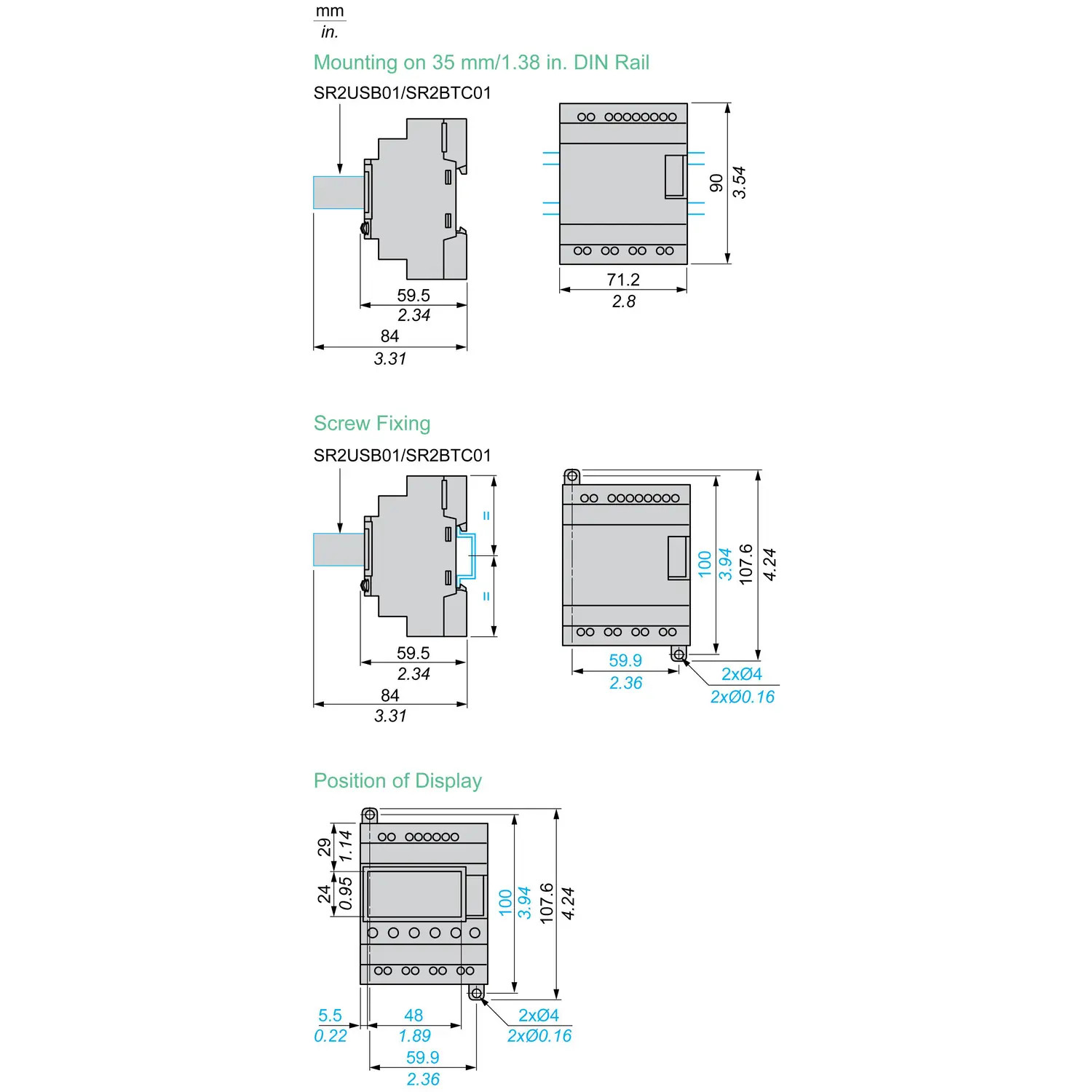

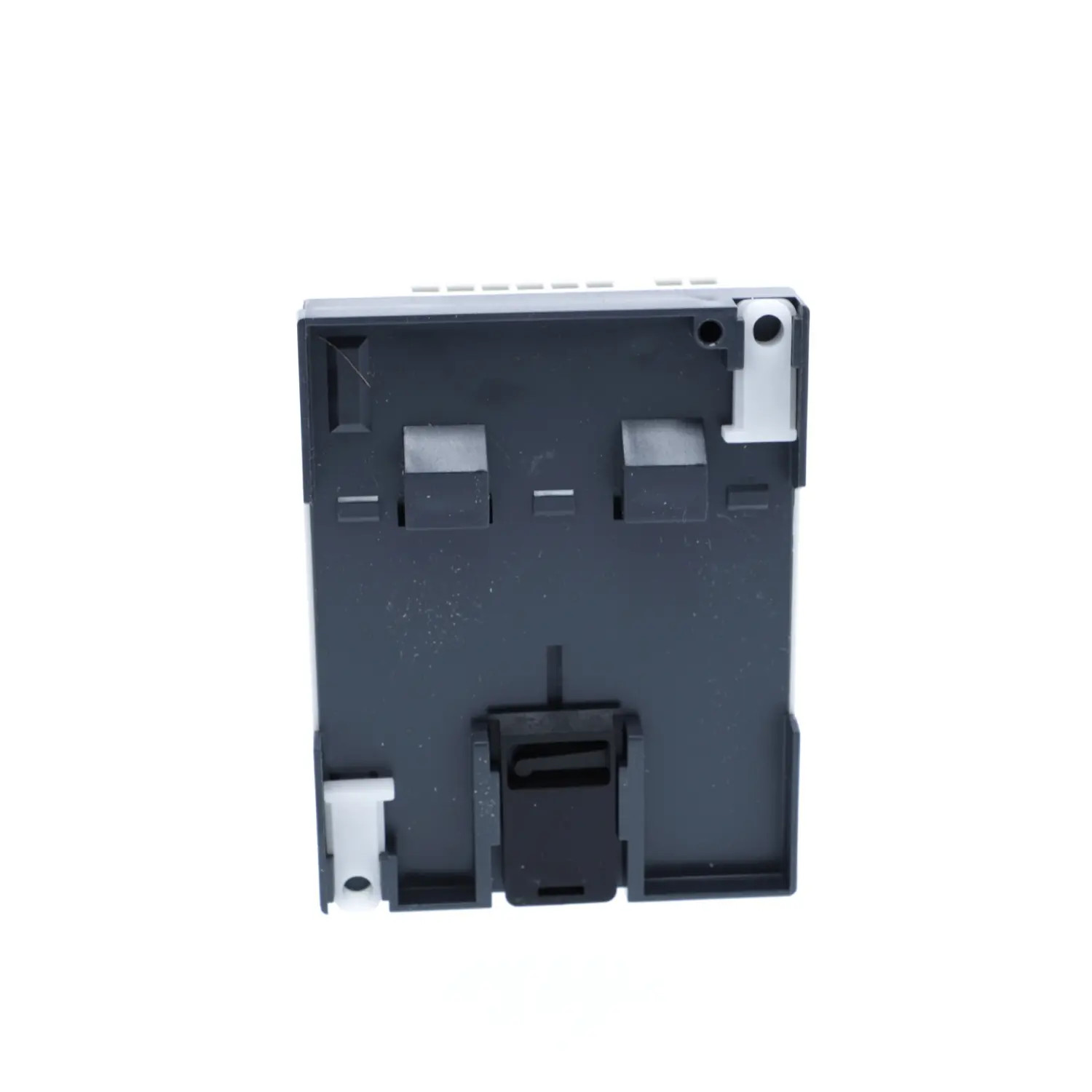

Montage sur le rail DIN d'un coffret électrique (4 modules) ou par vis sur la plaque de montage d'une armoire électrique industrielle.

Besoin d'aide pour choisir votre relais ou vos extensions ? appelez-nous au 02 96 84 70 20.

Caractéristiques du relais Zelio SR3B101BD

⚡ Tension d'alimentation : 24V DC

🔢 Nombre d'entrées / sorties : 10 E/S

📥 Nombre d'entrées TOR : 6

📈 Nombre d'entrées analogiques 0-10V : 4

📤 Nombre de sorties à relais : 4 (8A)

⚙️ Nombre de sorties à transistor : 0

🖥️ Écran en façade : Avec

🕒 Horloge : Avec

🧩 Extensible : Oui

🔩 Type de connexion : Bornes à vis

📏 Encombrement (modules de 18mm) : 4 modules
