SR3B261JD Schneider - Automate Zelio Logic modulaire extensible 26 E/S 12V DC - Avec horloge et écran

Relais intelligent Zelio Logic modulaire 26 entrées/sorties - Alimentation 12V DC

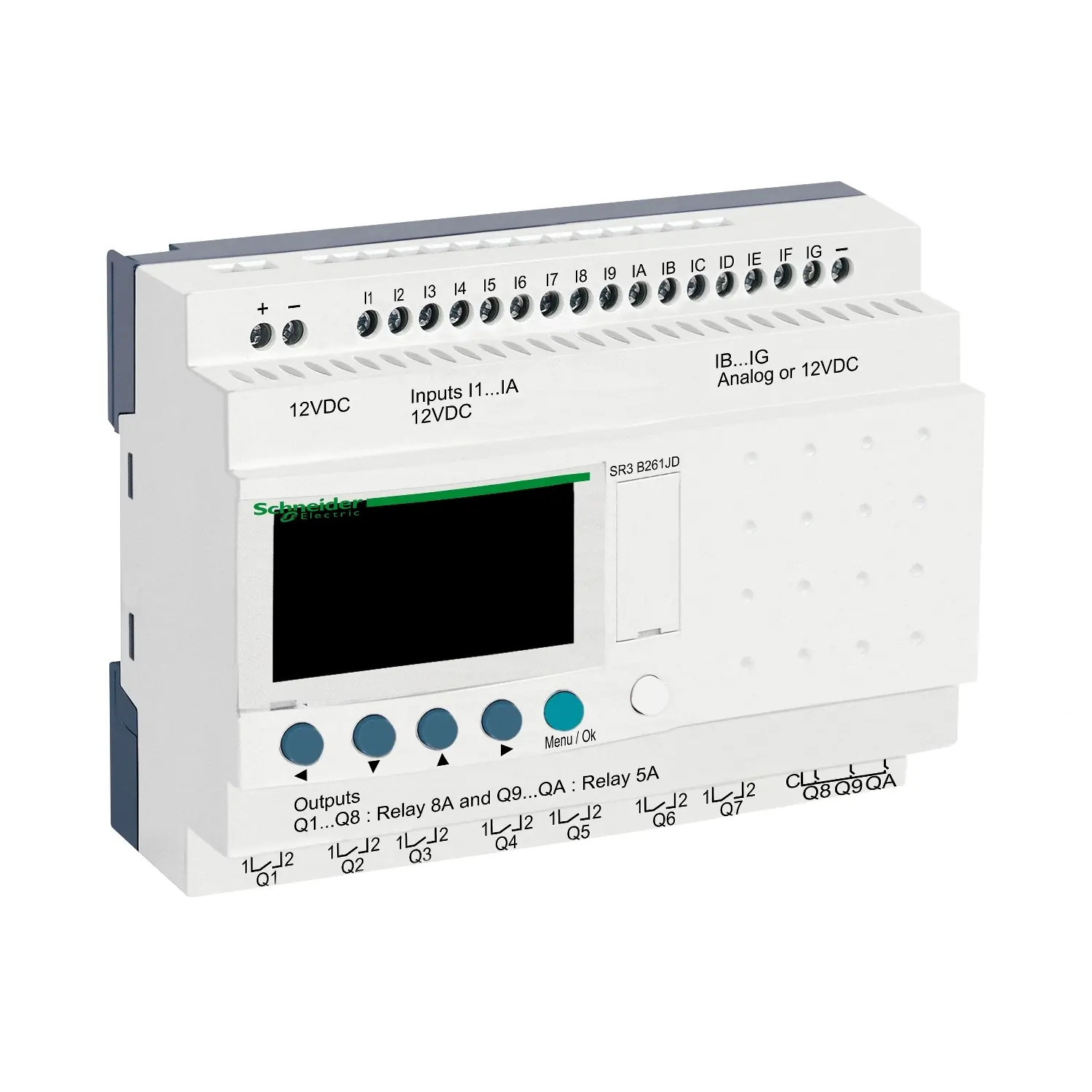

Le relais intelligent SR3B261JD de Schneider Electric est un petit automate programmable de la gamme Zelio Logic. Il automatise simplement les commandes à heures fixes ou séquencées : éclairage, arrosage, chauffage, ventilation, volets ou portails.

C'est un modèle modulaire : vous pouvez lui ajouter une extension d'entrées/sorties TOR de même tension (SR3XT61JD, SR3XT101JD ou SR3XT141JD) pour atteindre jusqu'à 40 entrées/sorties.

Il possède un écran rétroéclairé et un clavier en façade pour ajuster les réglages sur place, ainsi qu'une horloge pour les programmations journalières, hebdomadaires ou annuelles.

Il s'alimente en 12V DC, sur une plage de 10,4 à 14,4V, et il est protégé contre l'inversion de polarité. 6 de ses entrées peuvent recevoir un capteur analogique 0-10V (température, pression, niveau).

Ses 10 sorties à relais (8A, dont 2 limitées à 5A) commandent directement contacteurs, voyants ou électrovannes, en alternatif comme en continu.

Il se programme avec le logiciel gratuit Zelio Soft 2, en LADDER (langage à contacts) ou en FBD (blocs fonctions), avec simulation avant transfert par le câble USB SR2USB01.

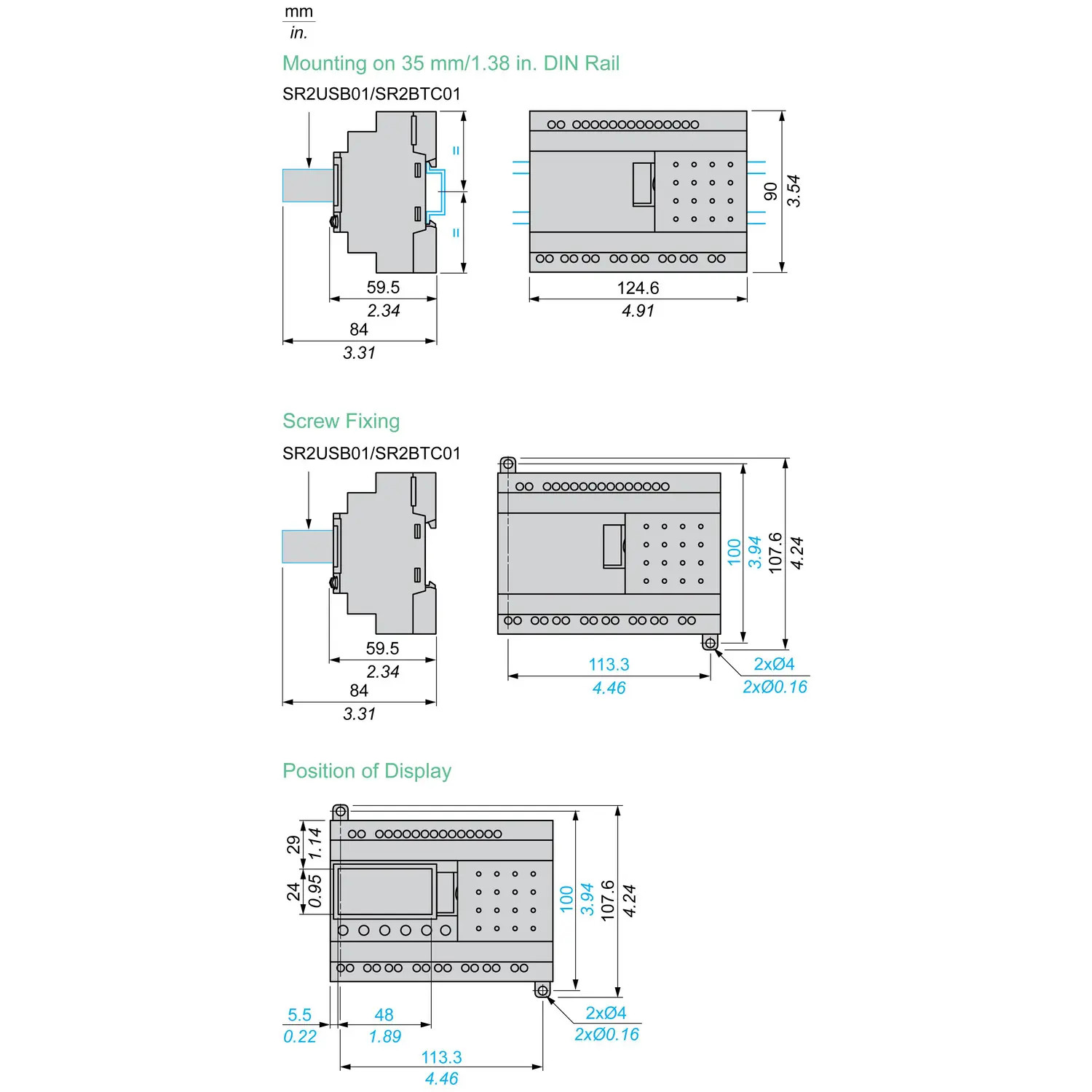

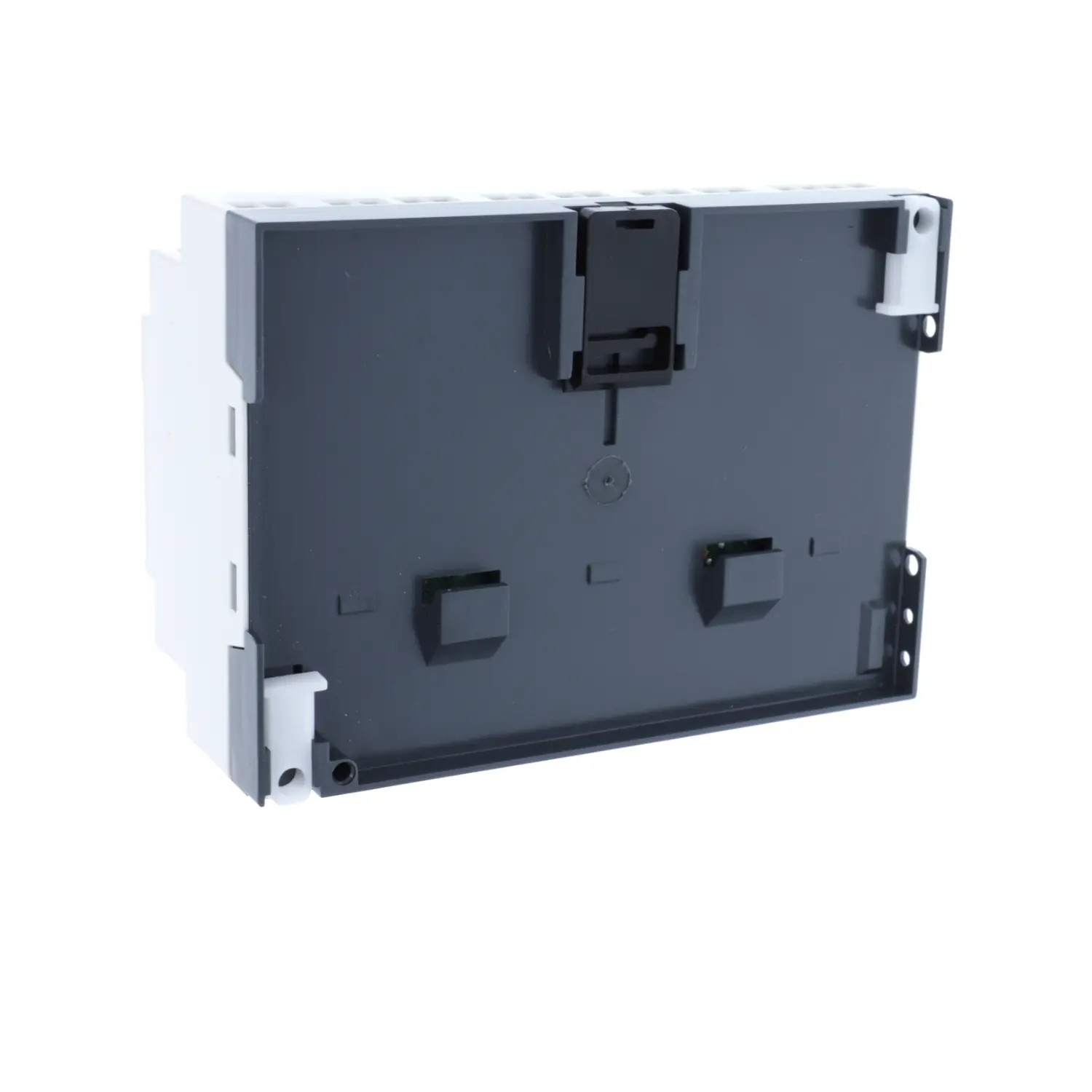

Montage sur le rail DIN d'un coffret électrique (7 modules) ou par vis sur la plaque de montage d'une armoire électrique industrielle.

Besoin d'aide pour choisir votre relais ou vos extensions ? appelez-nous au 02 96 84 70 20.

Caractéristiques du relais Zelio SR3B261JD

⚡ Tension d'alimentation : 12V DC

🔢 Nombre d'entrées / sorties : 26 E/S

📥 Nombre d'entrées TOR : 16

📈 Nombre d'entrées analogiques 0-10V : 6

📤 Nombre de sorties à relais : 10 (8 sorties 8A et 2 sorties 5A)

⚙️ Nombre de sorties à transistor : 0

🖥️ Écran en façade : Avec

🕒 Horloge : Avec

🧩 Extensible : Oui

🔩 Type de connexion : Bornes à vis

📏 Encombrement (modules de 18mm) : 7 modules
