Module de communication Ethernet Modbus/TCP pour relais Zelio Logic
Le module SR3NET01BD de Schneider Electric raccorde un relais intelligent Zelio Logic modulaire en 24V DC à un réseau Ethernet. Un automate maître, un superviseur ou un écran IHM peut alors lire l'état des entrées et sorties, l'horloge, ou envoyer des consignes.

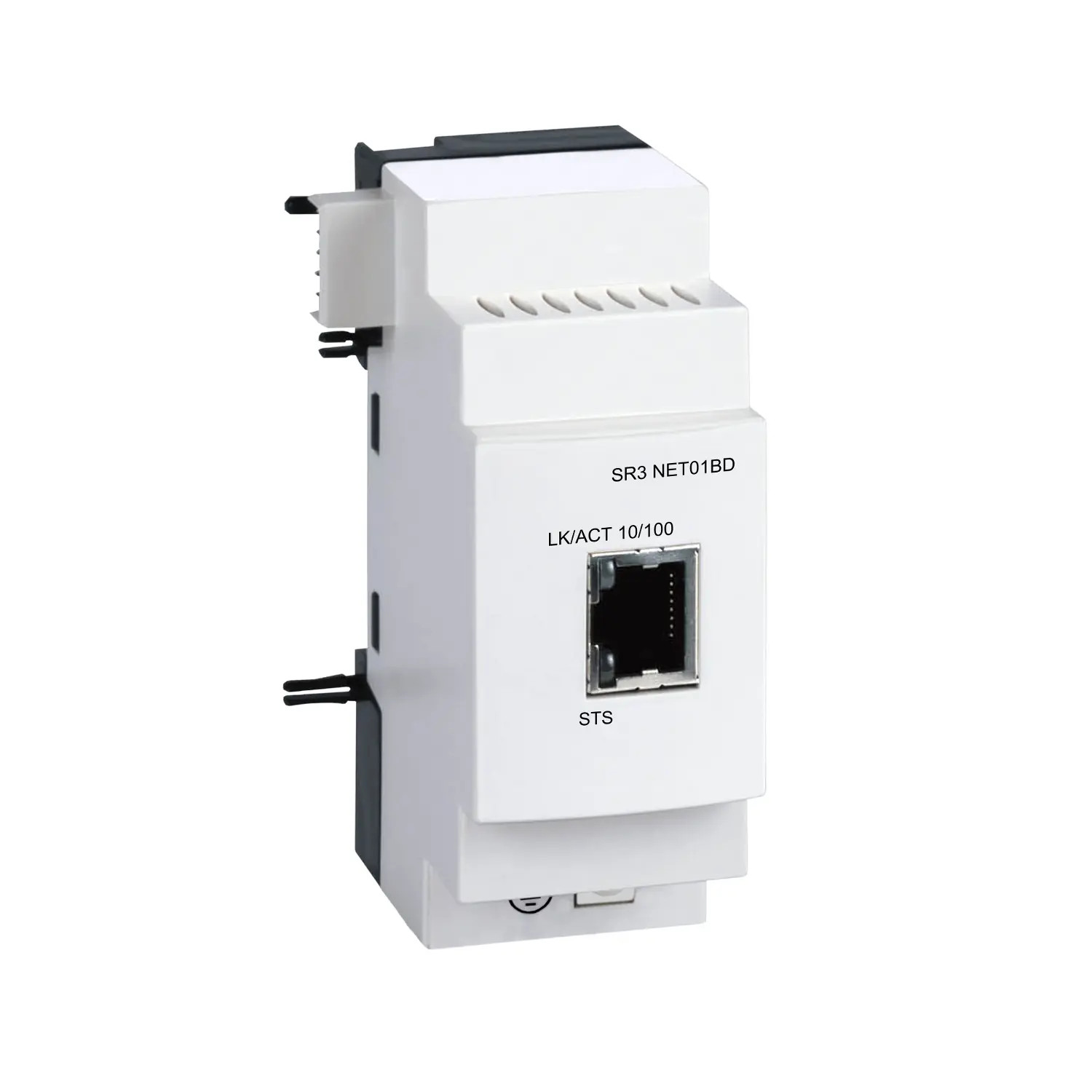

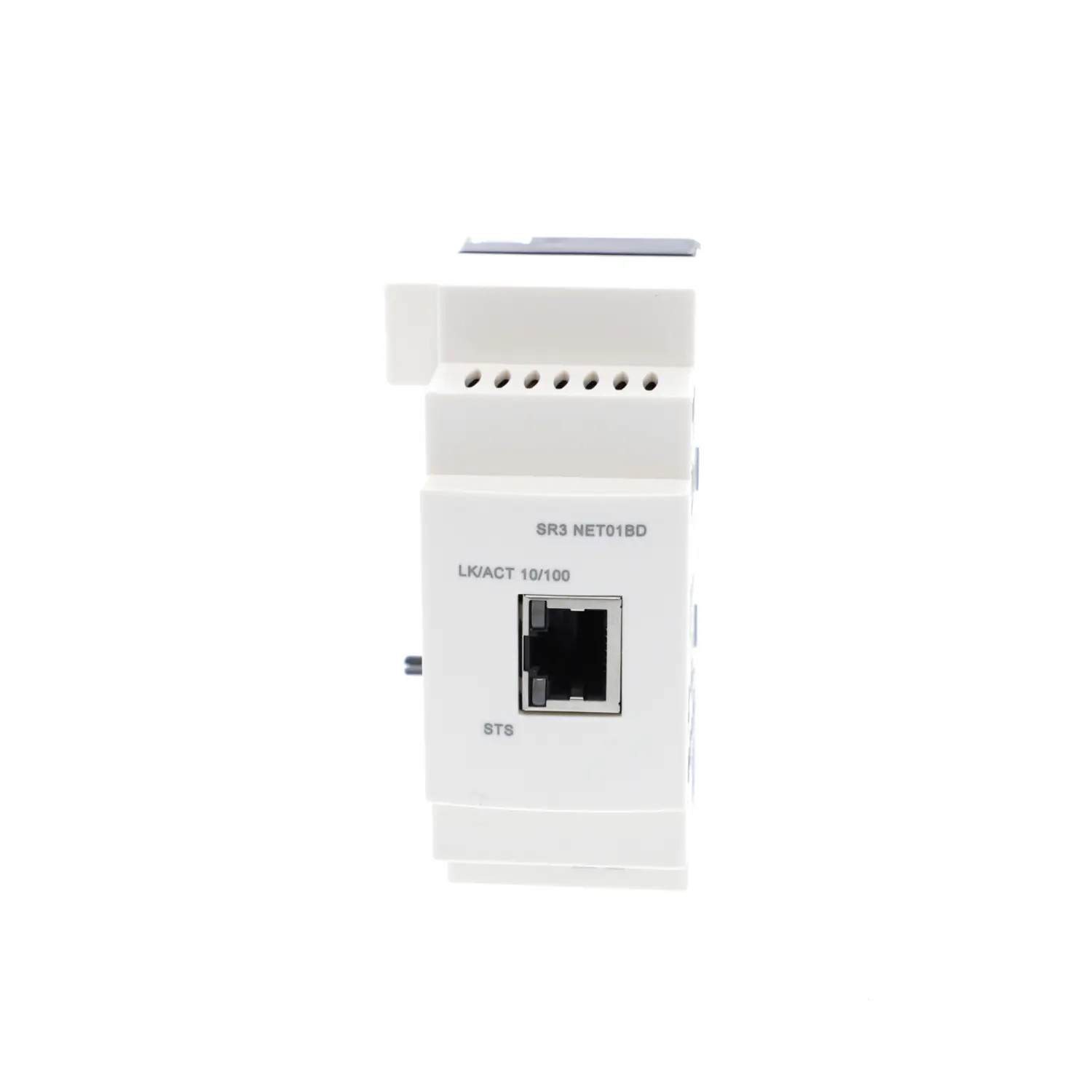

Il communique en Modbus/TCP (mode serveur) par une prise RJ45 10/100 Mbit/s. L'adresse IP et les paramètres réseau se règlent dans Zelio Soft 2 ; la programmation des échanges se fait en langage FBD.

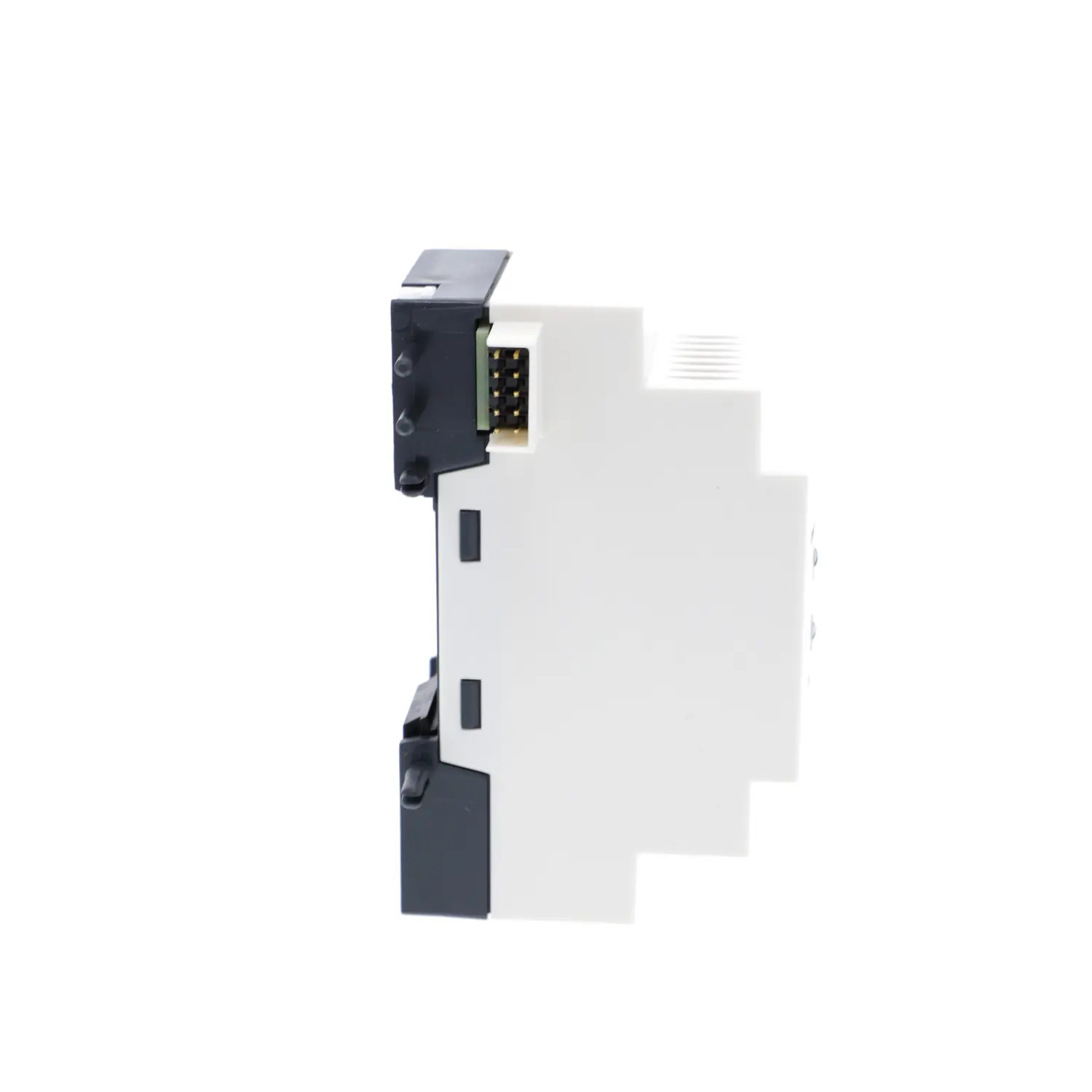

Il est compatible avec les relais SR3B101BD, SR3B102BD, SR3B261BD, SR3B262BD, qui l'alimentent par le connecteur latéral. Il se place directement à droite du relais, avant une éventuelle extension d'entrées/sorties.

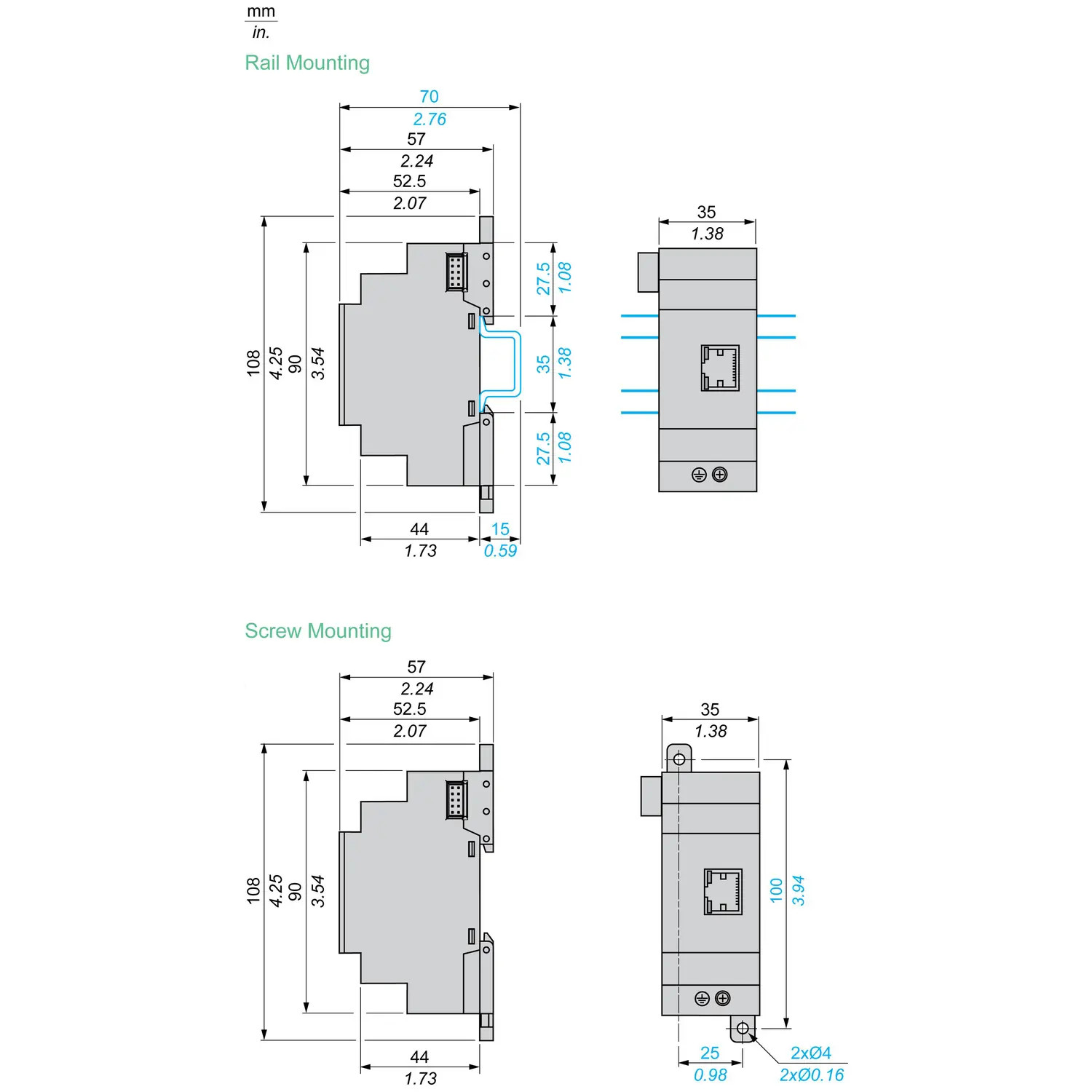

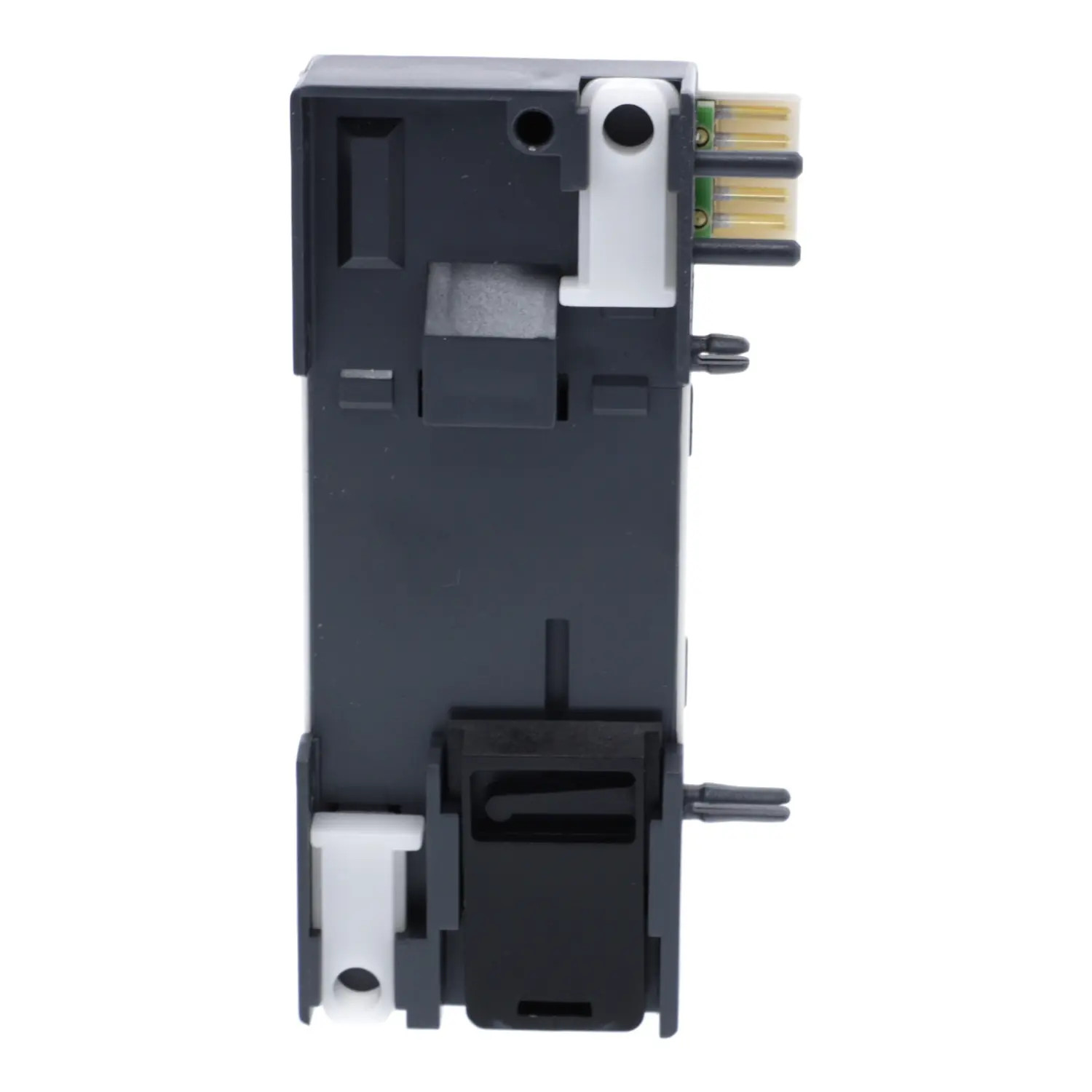

Montage sur le rail DIN d'un coffret électrique (2 modules) ou par vis sur la plaque de montage d'une armoire électrique industrielle. La borne de terre doit être raccordée.
Besoin d'aide pour choisir votre relais ou vos extensions ? appelez-nous au 02 96 84 70 20.
Caractéristiques du module Zelio SR3NET01BD
🌐 Communication Ethernet : Oui, Modbus/TCP serveur
🔌 Type de connecteur : RJ45 10/100 Mbit/s
⚡ Tension d'alimentation : 24V DC (fournie par le relais)
🔗 Compatible avec : SR3B101BD, SR3B102BD, SR3B261BD, SR3B262BD
🔩 Type de connexion : Bornes à vis
📏 Encombrement (modules de 18mm) : 2 modules
Fiche technique
- Type de produit
- Extension automate Zelio | Module de communication | Passerelle Ethernet
- Gamme
- Zelio Logic
- Famille
- Modulaire
- Garantie
- 18 mois
- Certification
- C-Tick | CSA | GOST | UL
- Encombrement (modules de 18mm)
- 2 modules
- Température de fonctionnement
- -20°C à +55°C
- Type de connexion
- Bornes à vis
- Compatible avec
- SR3B101BD | SR3B102BD | SR3B261BD | SR3B262BD
- Communication Ethernet
- Oui
- Montage
- Fixation par vis | Rail DIN
- Langage de programmation
- FBD
- Tension d'alimentation
- 24V DC
- Type de connecteur
- RJ45
- EAN-13
- 3389119208505
- MPN
- SR3NET01BD
