SR3PACKBD Schneider - Pack automate Zelio Logic modulaire extensible 10 E/S 24V DC - SR3B101BD + câble USB

Pack Zelio Logic modulaire 10 entrées/sorties - Alimentation 24V DC

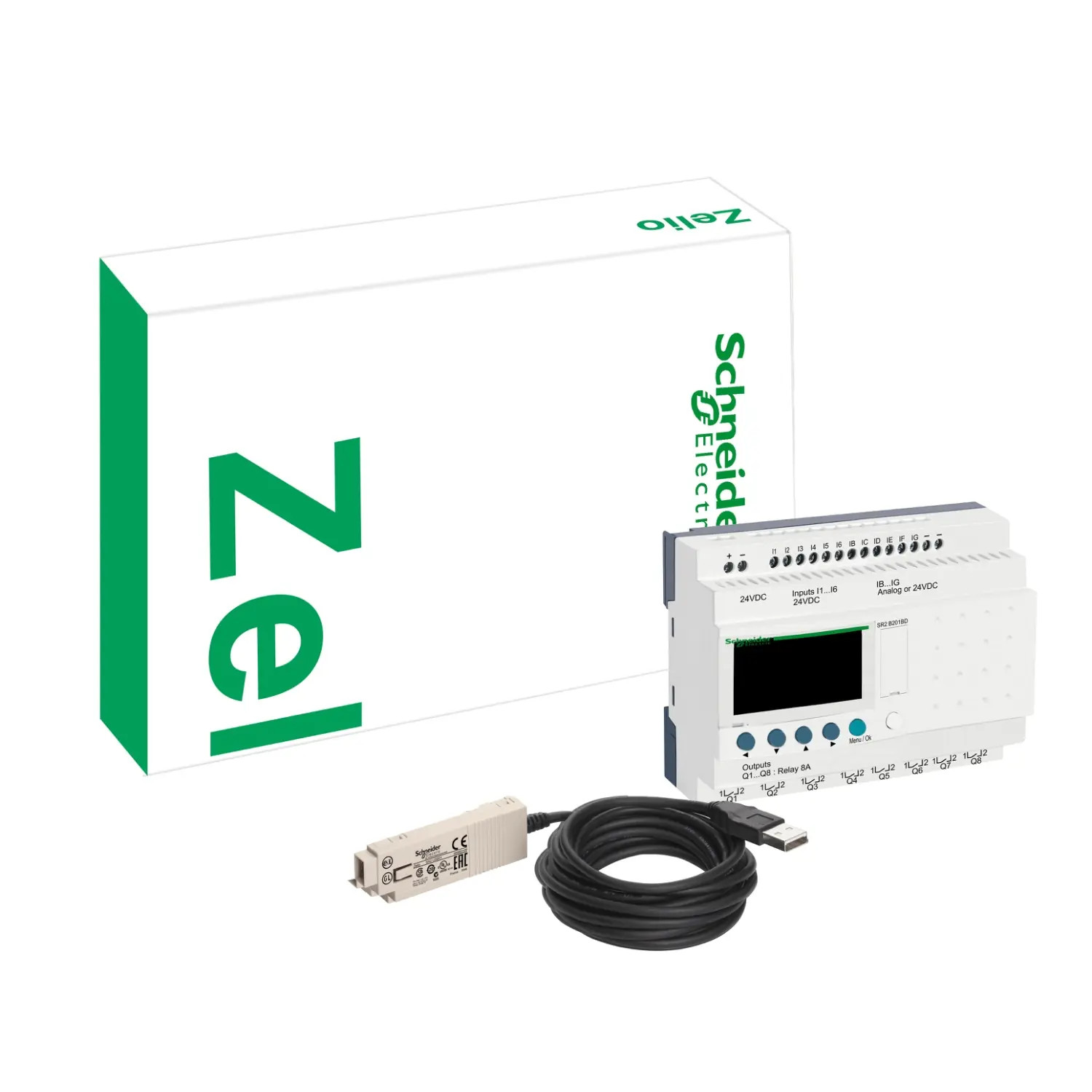

Le pack découverte SR3PACKBD de Schneider Electric réunit le relais intelligent SR3B101BD et le câble de programmation USB SR2USB01 : tout le nécessaire pour programmer un premier automatisme depuis votre PC.

Le relais SR3B101BD est un modèle modulaire : vous pouvez lui ajouter une extension d'entrées/sorties TOR de même tension (SR3XT61BD, SR3XT101BD ou SR3XT141BD) pour atteindre jusqu'à 24 entrées/sorties, ainsi qu'une extension analogique SR3XT43BD et un module Modbus SR3MBU01BD ou Ethernet SR3NET01BD.

Il possède un écran rétroéclairé et un clavier en façade pour ajuster les réglages sur place, ainsi qu'une horloge pour les programmations journalières, hebdomadaires ou annuelles.

Il s'alimente en 24V DC via une alimentation modulaire 24V. 4 de ses entrées peuvent recevoir un capteur analogique 0-10V (température, pression, niveau).

Ses 4 sorties à relais (8A) commandent directement contacteurs, voyants ou électrovannes, en alternatif comme en continu.

Il se programme avec le logiciel gratuit Zelio Soft 2, en LADDER (langage à contacts) ou en FBD (blocs fonctions), avec simulation avant transfert.

Montage sur le rail DIN d'un coffret électrique (4 modules) ou par vis sur la plaque de montage d'une armoire électrique industrielle.

Besoin d'aide pour choisir votre relais ou vos extensions ? appelez-nous au 02 96 84 70 20.

Caractéristiques du pack Zelio SR3PACKBD

📦 Contenu : SR3B101BD + câble USB SR2USB01

⚡ Tension d'alimentation : 24V DC

🔢 Nombre d'entrées / sorties : 10 E/S

📥 Nombre d'entrées TOR : 6

📈 Nombre d'entrées analogiques 0-10V : 4

📤 Nombre de sorties à relais : 4 (8A)

⚙️ Nombre de sorties à transistor : 0

🖥️ Écran en façade : Avec

🕒 Horloge : Avec

🧩 Extensible : Oui

🔩 Type de connexion : Bornes à vis

📏 Encombrement (modules de 18mm) : 4 modules
