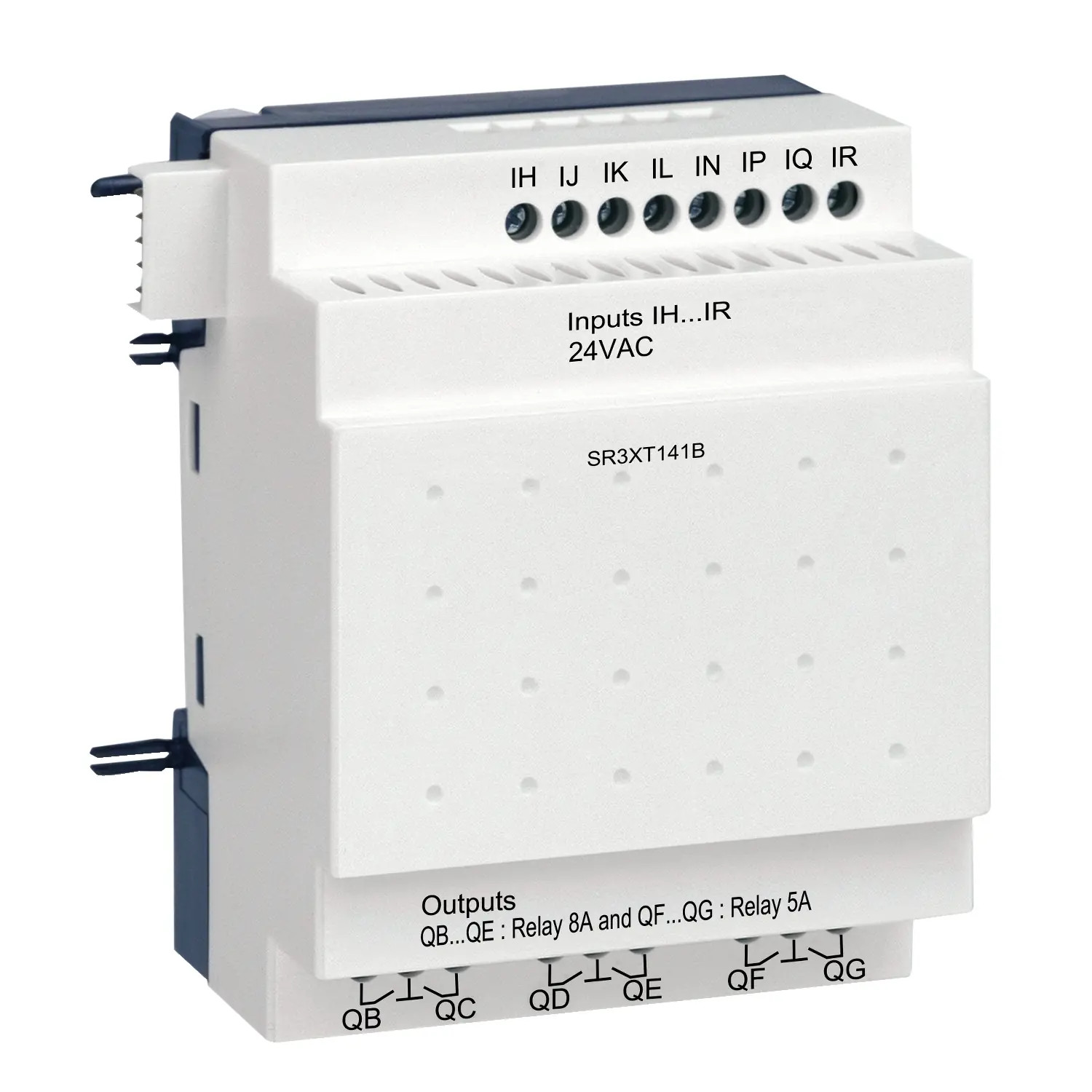

SR3XT141B Schneider - Module d'extension Zelio Logic modulaire 14 E/S TOR 24V AC - 8 entrées, 6 sorties relais

Extension Zelio Logic 14 entrées/sorties TOR - Alimentation 24V AC

L'extension SR3XT141B de Schneider Electric ajoute 14 entrées/sorties tout ou rien à un relais intelligent Zelio Logic modulaire (SR3). Elle permet de raccorder des capteurs, détecteurs ou fins de course supplémentaires et de commander de nouveaux contacteurs, voyants ou électrovannes.

Elle apporte 8 entrées TOR et 6 sorties à relais (4 de 8A et 2 de 5A). Elle n'a pas besoin d'alimentation séparée : le relais Zelio l'alimente par le connecteur latéral. Le relais et son extension doivent donc avoir la même tension, ici 24V AC.

Elle est compatible avec les relais SR3B101B, SR3B261B, mais pas avec les relais compacts SR2. Une seule extension d'entrées/sorties se monte par relais ; avec un module de communication Modbus ou Ethernet, elle se place après celui-ci.

Ses entrées et sorties se programment directement dans Zelio Soft 2, comme celles du relais.

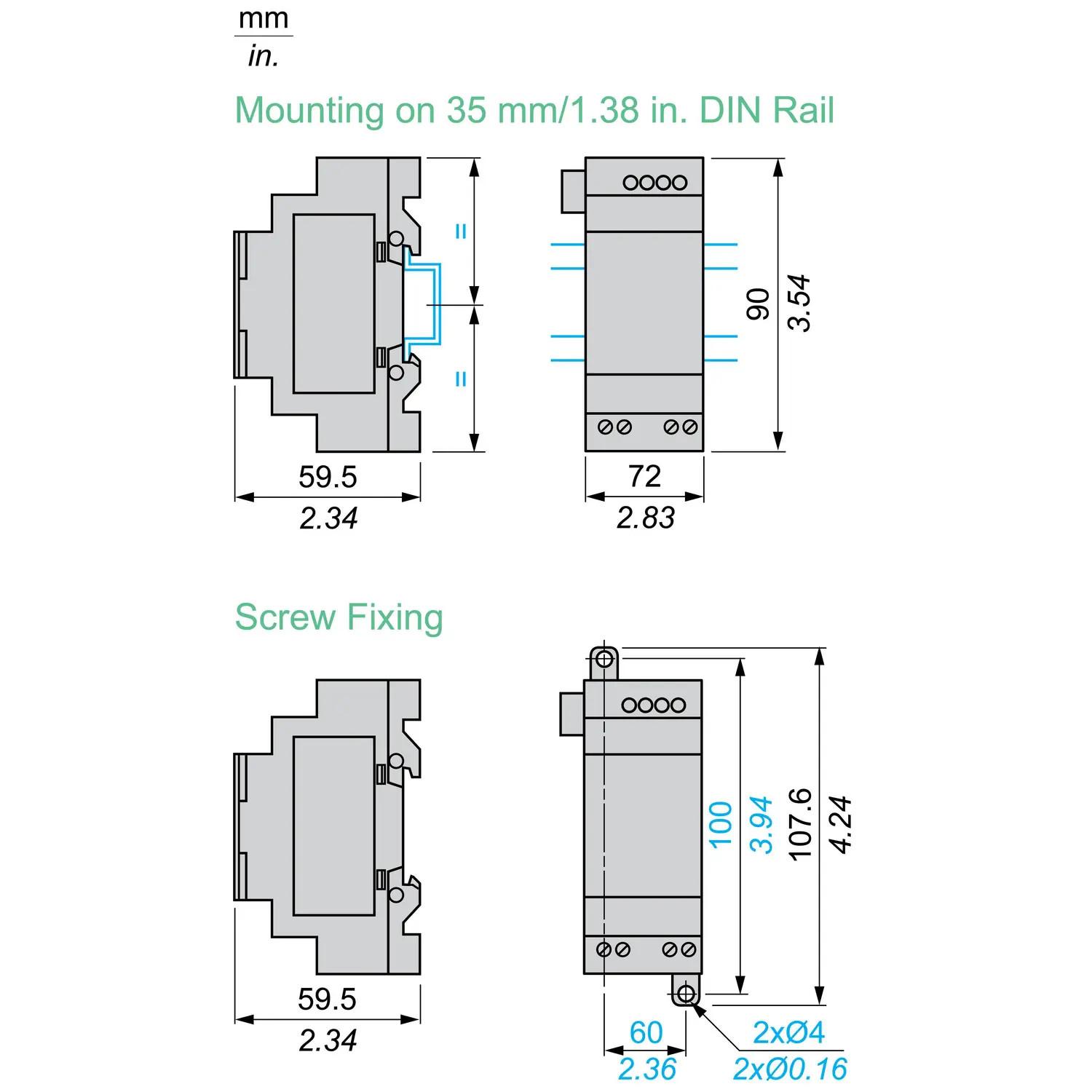

Montage sur le rail DIN d'un coffret électrique (4 modules) ou par vis sur la plaque de montage d'une armoire électrique industrielle. L'extension se fixe à droite du relais.

Besoin d'aide pour choisir votre relais ou vos extensions ? appelez-nous au 02 96 84 70 20.

Caractéristiques de l'extension Zelio SR3XT141B

⚡ Tension d'alimentation : 24V AC (fournie par le relais)

🔢 Nombre d'entrées / sorties : 14 E/S

📥 Nombre d'entrées TOR : 8

📤 Nombre de sorties à relais : 6 (4 de 8A et 2 de 5A)

🔗 Compatible avec : SR3B101B, SR3B261B

🔩 Type de connexion : Bornes à vis

📏 Encombrement (modules de 18mm) : 4 modules
