SR3XT43BD Schneider - Module d'extension Zelio Logic modulaire 4 E/S analogiques 24V DC - 0-10V, 0-20mA, Pt100
Extension analogique Zelio Logic 4 entrées/sorties - Alimentation 24V DC
L'extension SR3XT43BD de Schneider Electric permet à un relais intelligent Zelio Logic modulaire en 24V DC de mesurer et de piloter des grandeurs physiques : température, pression, niveau ou débit.
Elle dispose de 2 entrées analogiques, à configurer en 0-10V, 0-20 mA ou sonde Pt100, et de 2 sorties analogiques 0-10V pour commander un variateur de vitesse ou une vanne motorisée.
Associée au bloc PID de Zelio Soft 2, elle réalise des régulations simples : maintien d'une température, d'une pression ou d'un niveau. La programmation se fait en langage FBD (blocs fonctions).
Elle est compatible avec les relais SR3B101BD, SR3B102BD, SR3B261BD, SR3B262BD, qui l'alimentent directement. Avec un module de communication Modbus ou Ethernet, elle se place après celui-ci.

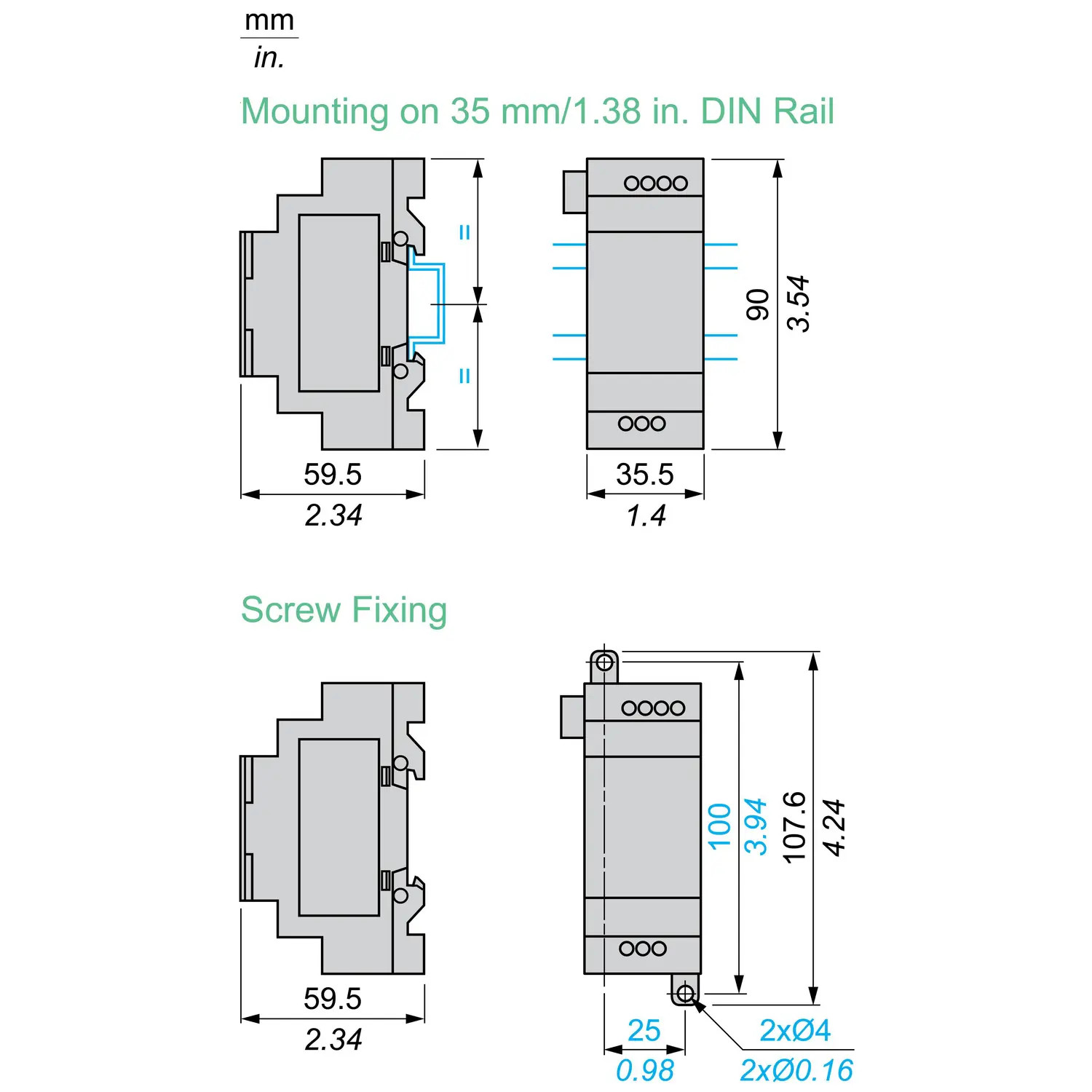

Montage sur le rail DIN d'un coffret électrique (2 modules) ou par vis sur la plaque de montage d'une armoire électrique industrielle.
Besoin d'aide pour choisir votre relais ou vos extensions ? appelez-nous au 02 96 84 70 20.
Caractéristiques de l'extension Zelio SR3XT43BD
⚡ Tension d'alimentation : 24V DC (fournie par le relais)
🔢 Nombre d'entrées / sorties : 4 E/S
📈 Entrées analogiques : 2 (0-10V, 0-20 mA ou Pt100)
📤 Sorties analogiques : 2 (0-10V)
🔗 Compatible avec : SR3B101BD, SR3B102BD, SR3B261BD, SR3B262BD
🔩 Type de connexion : Bornes à vis
📏 Encombrement (modules de 18mm) : 2 modules
Fiche technique
- Type de produit
- Extension automate Zelio | Module d'extension E/S analogique
- Gamme
- Zelio Logic
- Famille
- Modulaire
- Garantie
- 18 mois
- Certification
- C-Tick | CSA | GOST | UL
- Encombrement (modules de 18mm)
- 2 modules
- Température de fonctionnement
- -20°C à +55°C
- Type de connexion
- Bornes à vis
- Compatible avec
- SR3B101BD | SR3B102BD | SR3B261BD | SR3B262BD
- Montage
- Fixation par vis | Rail DIN
- Langage de programmation
- FBD
- Nombre d'entrées / sorties
- 4 E/S
- Nombre d'entrées TOR
- 0
- Nombre d'entrées analogiques 0-10V
- 2
- Nombre de sorties à relais
- 0
- Nombre de sorties à transistor
- 0
- Tension d'alimentation
- 24V DC
- EAN-13
- 3389119203968
- MPN
- SR3XT43BD
