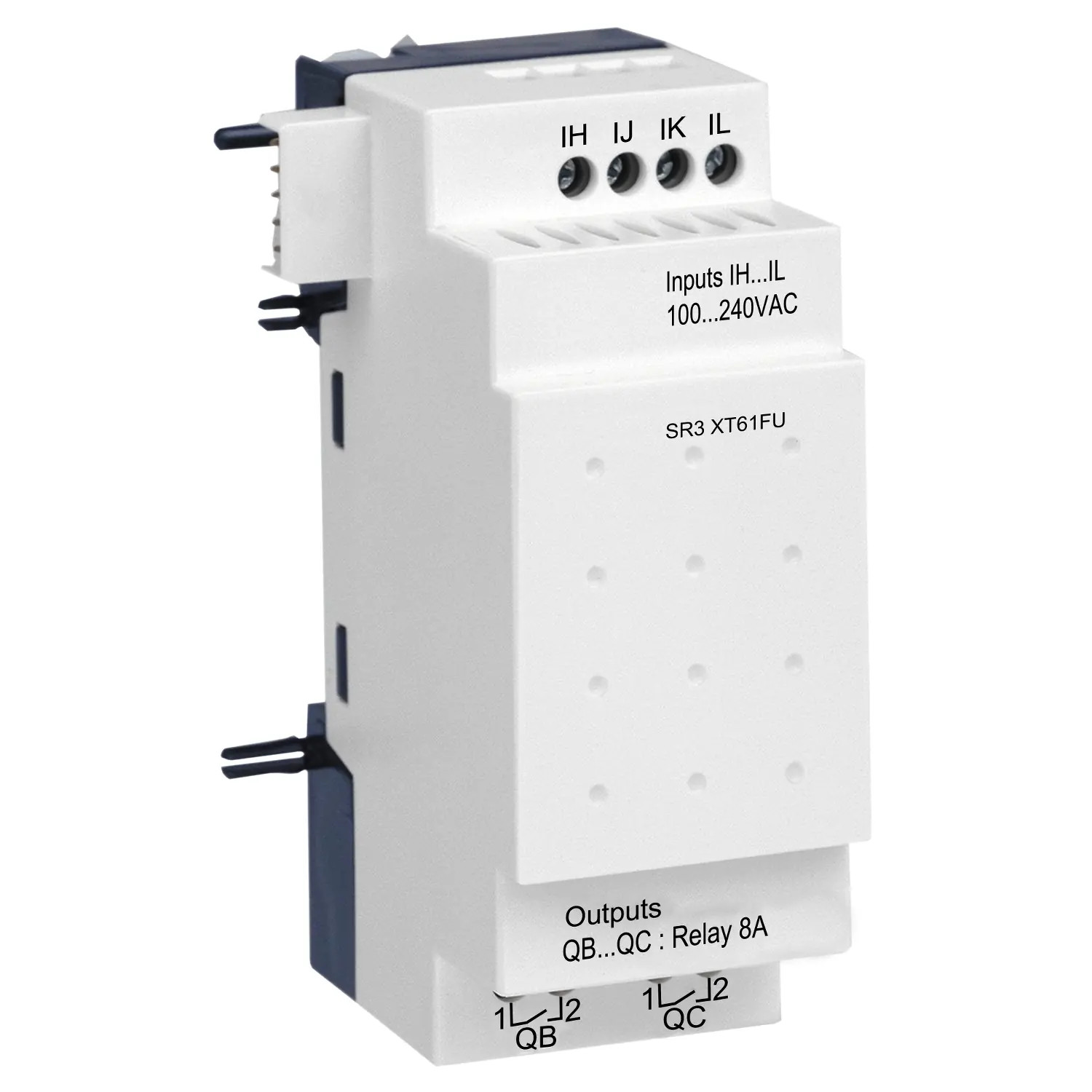

SR3XT61FU Schneider - Module d'extension Zelio Logic modulaire 6 E/S TOR 100V à 240V AC - 4 entrées, 2 sorties relais

Extension Zelio Logic 6 entrées/sorties TOR - Alimentation 100V à 240V AC

L'extension SR3XT61FU de Schneider Electric ajoute 6 entrées/sorties tout ou rien à un relais intelligent Zelio Logic modulaire (SR3). Elle permet de raccorder des capteurs, détecteurs ou fins de course supplémentaires et de commander de nouveaux contacteurs, voyants ou électrovannes.

Elle apporte 4 entrées TOR et 2 sorties à relais (8A). Elle n'a pas besoin d'alimentation séparée : le relais Zelio l'alimente par le connecteur latéral. Le relais et son extension doivent donc avoir la même tension, ici 100V à 240V AC.

Elle est compatible avec les relais SR3B101FU, SR3B261FU, mais pas avec les relais compacts SR2. Une seule extension d'entrées/sorties se monte par relais ; avec un module de communication Modbus ou Ethernet, elle se place après celui-ci.

Ses entrées et sorties se programment directement dans Zelio Soft 2, comme celles du relais.

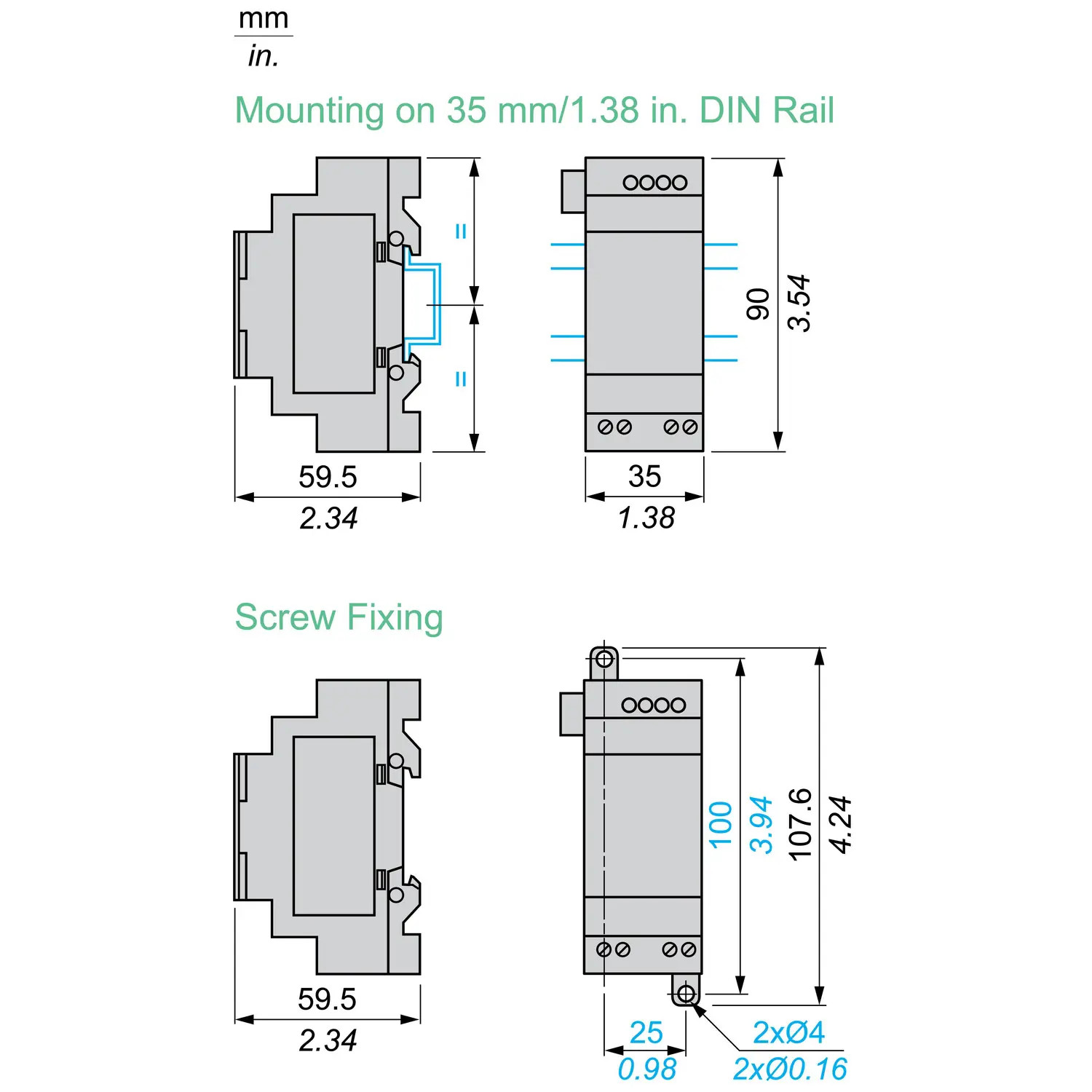

Montage sur le rail DIN d'un coffret électrique (2 modules) ou par vis sur la plaque de montage d'une armoire électrique industrielle. L'extension se fixe à droite du relais.

Besoin d'aide pour choisir votre relais ou vos extensions ? appelez-nous au 02 96 84 70 20.

Caractéristiques de l'extension Zelio SR3XT61FU

⚡ Tension d'alimentation : 100V à 240V AC (fournie par le relais)

🔢 Nombre d'entrées / sorties : 6 E/S

📥 Nombre d'entrées TOR : 4

📤 Nombre de sorties à relais : 2 (8A)

🔗 Compatible avec : SR3B101FU, SR3B261FU

🔩 Type de connexion : Bornes à vis

📏 Encombrement (modules de 18mm) : 2 modules
