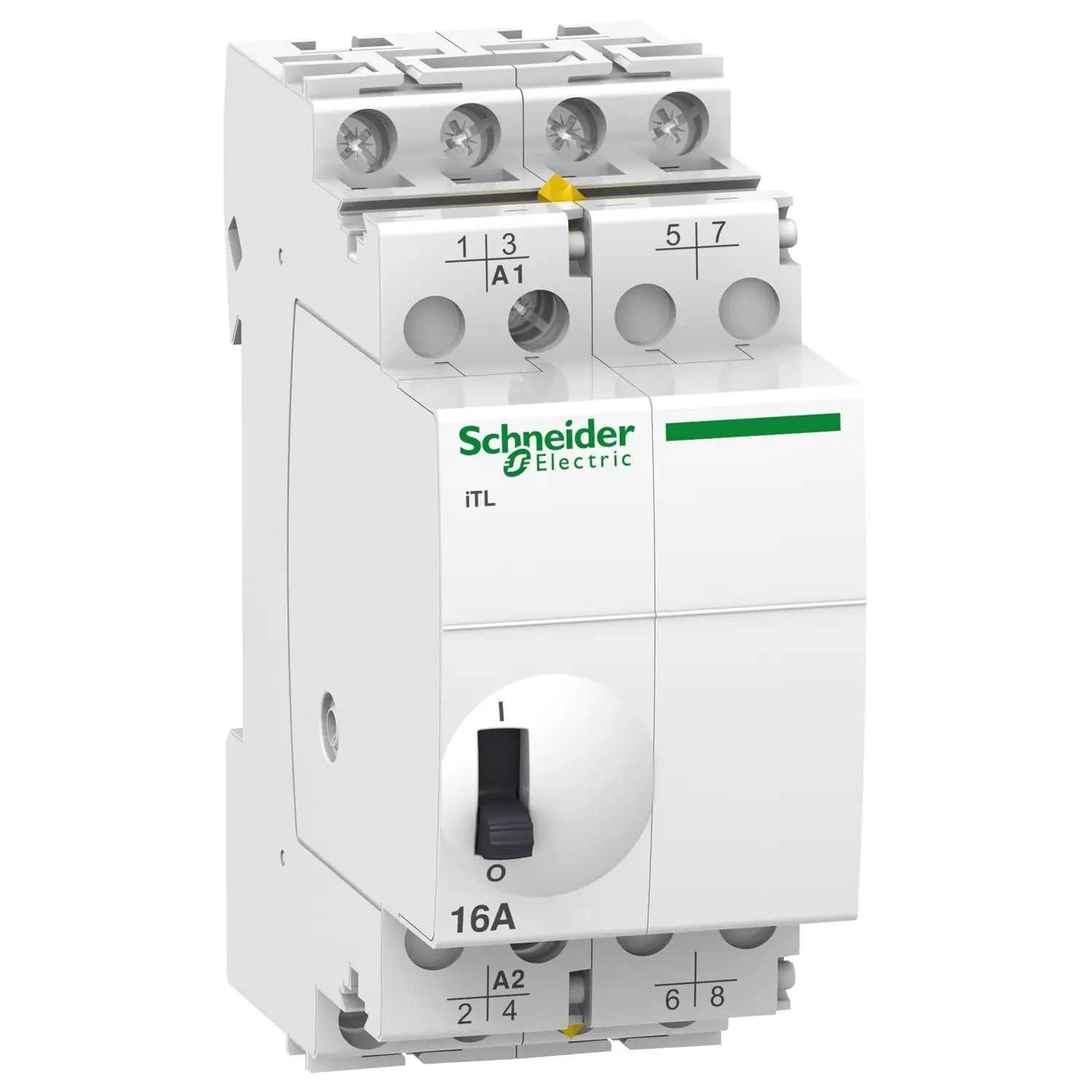

A9C30114 - Télérupteur tétrapolaire Schneider 4NO 16A - Bobine 24V AC ou 12V DC - Acti9 iTL

Télérupteur tétrapolaire 16A 24V AC ou 12V DC - Schneider A9C30114

Le télérupteur permet de commander un ou plusieurs points d'éclairage depuis des boutons poussoirs répartis dans le logement ou le bâtiment. A chaque appui sur un bouton poussoir, une impulsion est envoyée sur la bobine : le contact change d'état et le circuit s'ouvre ou se ferme.

Le télérupteur A9C30114 de la gamme Acti9 iTL de Schneider est un modèle tétrapolaire équipé de 4 contacts à fermeture (4NO). Son calibre de 16A lui permet de commuter des circuits d'éclairage standard. La bobine fonctionne en 24V AC ou 12V DC.

Il se monte sur rail DIN dans votre tableau électrique et occupe 2 modules. Raccordement par bornes à vis.

Les 4 contacts (4NO) se ferment et s'ouvrent ensemble sur la même impulsion, mais rien n'oblige à les affecter à un seul circuit. Les montages possibles : 4 circuits en unipolaire (chaque contact coupe la phase d'un circuit, soit 4 x 8 = 32 points d'éclairage depuis les mêmes poussoirs), 2 circuits en bipolaire (2 contacts par circuit pour couper phase et neutre, avec l'avantage anti-rémanence LED), mixte (1 circuit bipolaire + 2 circuits unipolaires), ou un circuit triphasé 3P+N.

Sur une bobine basse tension, la protection se fait en amont. En courant continu (DC), protégez l'alimentation par un disjoncteur adapté à sa puissance. En courant alternatif (AC), c'est le transformateur abaisseur qu'il faut protéger par un disjoncteur calibré au nombre d'appareils alimentés.

En cas de doute sur le câblage, appelez-nous au 02 96 84 70 20.

L'essentiel du télérupteur A9C30114 Schneider

🟢 Type de contact : 4NO

⚡ Calibre : 16A

🔌 Tension bobine : 24V AC ou 12V DC

📏 Encombrement : 2 modules sur rail DIN

🔧 Raccordement : Bornes à vis

✋ Commande manuelle : manette en façade
