A9C30115 - Télérupteur inverseur Schneider 1NO+1NF 16A - Bobine 24V AC ou 12V DC - Acti9 iTLi

Télérupteur inverseur 16A 24V AC ou 12V DC - Schneider A9C30115

Le télérupteur inverseur permet de basculer un circuit entre deux états : un contact se ferme pendant que l'autre s'ouvre. Il est utilisé pour la commande alternée de deux circuits d'éclairage depuis des boutons poussoirs.

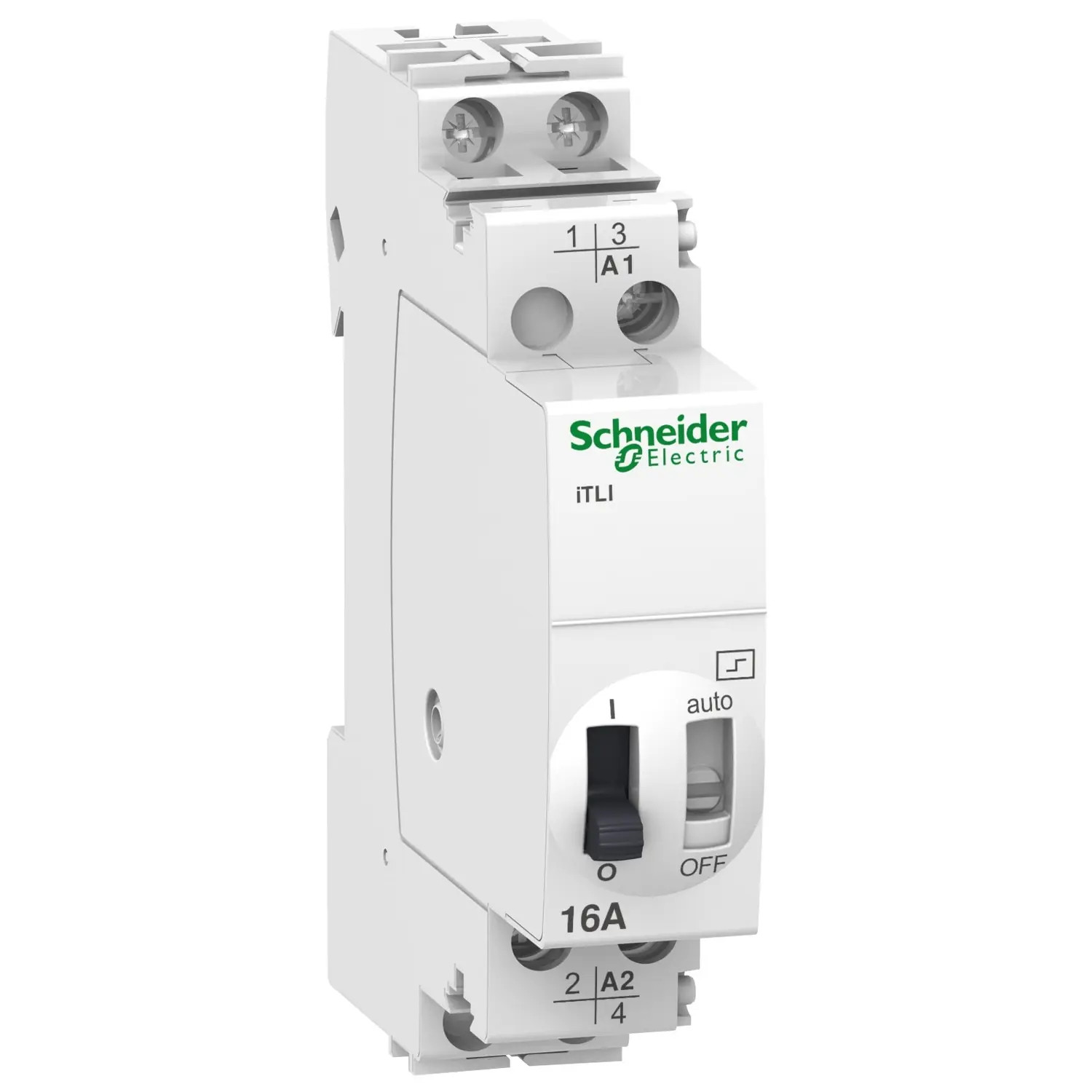

Le télérupteur inverseur A9C30115 de la gamme Acti9 iTLi de Schneider dispose de 1 contact à fermeture + 1 contact à ouverture (1NO+1NF). Son calibre de 16A couvre les circuits d'éclairage courants. La bobine est alimentée en 24V AC ou 12V DC.

Il se monte sur rail DIN dans votre tableau électrique et occupe 1 module.

Équipé d'une manette de marche forcée I/0 qui force manuellement le contact en position I, avec priorité sur les commandes par boutons poussoirs. Le sélecteur AUTO/OFF permet en position OFF l'arrêt forcé du télérupteur.

Sur une bobine basse tension, la protection se fait en amont. En courant continu (DC), protégez l'alimentation par un disjoncteur adapté à sa puissance. En courant alternatif (AC), c'est le transformateur abaisseur qu'il faut protéger par un disjoncteur calibré au nombre d'appareils alimentés.

En cas de doute sur le câblage, appelez-nous au 02 96 84 70 20.

L'essentiel du télérupteur inverseur A9C30115 Schneider

🔄 Inverseur : 1NO+1NF

⚡ Calibre : 16A

🔌 Tension bobine : 24V AC ou 12V DC

📏 Encombrement : 1 module sur rail DIN

🔧 Raccordement : Bornes à vis

✋ Commande manuelle : manette en façade
